TECHNISCHE DATEN
8

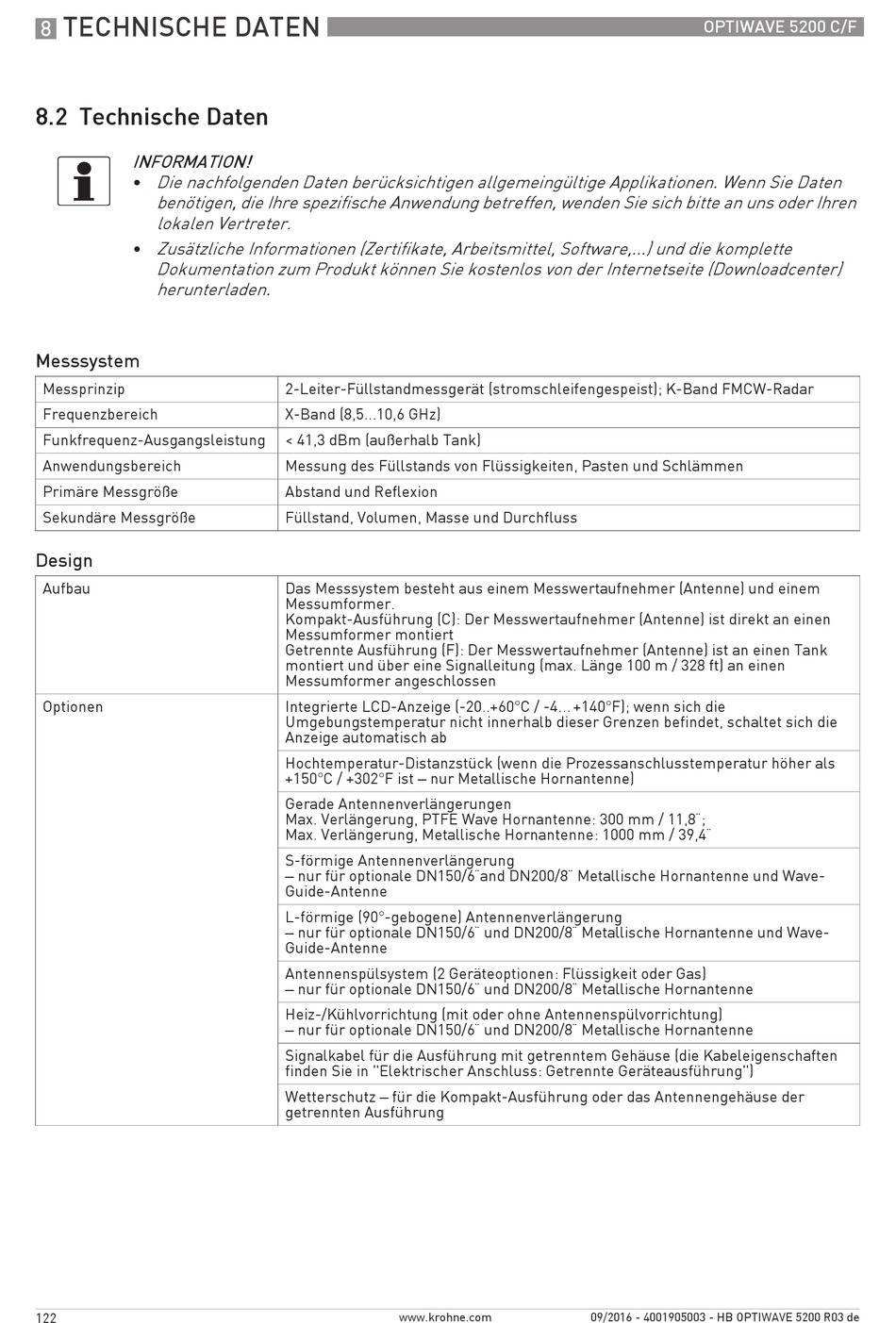

8.2 Technische Daten
INFORMATION!
•
Die nachfolgenden Daten berücksichtigen allgemeingültige Applikationen. Wenn Sie Daten
benötigen, die Ihre spezifische Anwendung betreffen, wenden Sie sich bitte an uns oder Ihren
lokalen Vertreter.
Zusätzliche Informationen (Zertifikate, Arbeitsmittel, Software,...) und die komplette
•
Dokumentation zum Produkt können Sie kostenlos von der Internetseite (Downloadcenter)
herunterladen.
Messsystem
Messprinzip
Frequenzbereich
Funkfrequenz-Ausgangsleistung
Anwendungsbereich
Primäre Messgröße
Sekundäre Messgröße
Design
Aufbau
Optionen
122
2-Leiter-Füllstandmessgerät (stromschleifengespeist); K-Band FMCW-Radar
X-Band (8,5...10,6 GHz)
< 41,3 dBm (außerhalb Tank)
Messung des Füllstands von Flüssigkeiten, Pasten und Schlämmen
Abstand und Reflexion
Füllstand, Volumen, Masse und Durchfluss
Das Messsystem besteht aus einem Messwertaufnehmer (Antenne) und einem
Messumformer.
Kompakt-Ausführung (C): Der Messwertaufnehmer (Antenne) ist direkt an einen
Messumformer montiert
Getrennte Ausführung (F): Der Messwertaufnehmer (Antenne) ist an einen Tank
montiert und über eine Signalleitung (max. Länge 100 m / 328 ft) an einen
Messumformer angeschlossen
Integrierte LCD-Anzeige (-20..+60°C / -4...+140°F); wenn sich die
Umgebungstemperatur nicht innerhalb dieser Grenzen befindet, schaltet sich die
Anzeige automatisch ab
Hochtemperatur-Distanzstück (wenn die Prozessanschlusstemperatur höher als
+150°C / +302°F ist – nur Metallische Hornantenne)
Gerade Antennenverlängerungen
Max. Verlängerung, PTFE Wave Hornantenne: 300 mm / 11,8¨;
Max. Verlängerung, Metallische Hornantenne: 1000 mm / 39,4¨
S-förmige Antennenverlängerung
– nur für optionale DN150/6¨and DN200/8¨ Metallische Hornantenne und Wave-
Guide-Antenne
L-förmige (90°-gebogene) Antennenverlängerung
– nur für optionale DN150/6¨ und DN200/8¨ Metallische Hornantenne und Wave-
Guide-Antenne
Antennenspülsystem (2 Geräteoptionen: Flüssigkeit oder Gas)
– nur für optionale DN150/6¨ und DN200/8¨ Metallische Hornantenne
Heiz-/Kühlvorrichtung (mit oder ohne Antennenspülvorrichtung)
– nur für optionale DN150/6¨ und DN200/8¨ Metallische Hornantenne
Signalkabel für die Ausführung mit getrenntem Gehäuse (die Kabeleigenschaften
finden Sie in "Elektrischer Anschluss: Getrennte Geräteausführung")
Wetterschutz – für die Kompakt-Ausführung oder das Antennengehäuse der
getrennten Ausführung
www.krohne.com
OPTIWAVE 5200 C/F
09/2016 - 4001905003 - HB OPTIWAVE 5200 R03 de
