ELEKTRISCHE ANSCHLÜSSE
4
Anschlüsse zwischen dem getrennten Messumformer und dem Antennengehäuse

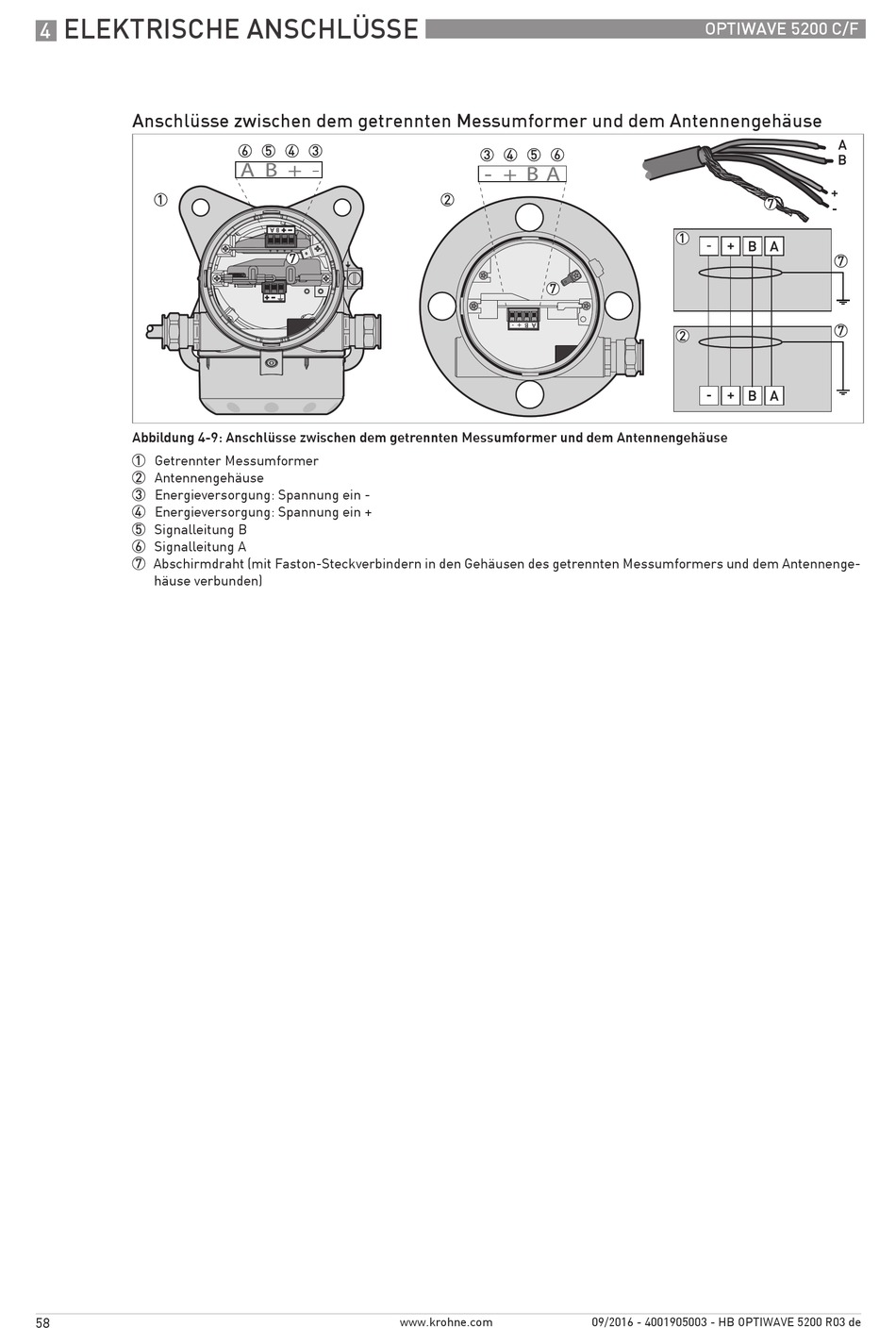

Abbildung 4-9: Anschlüsse zwischen dem getrennten Messumformer und dem Antennengehäuse
1 Getrennter Messumformer
2 Antennengehäuse
3 Energieversorgung: Spannung ein -
4 Energieversorgung: Spannung ein +
5 Signalleitung B
6 Signalleitung A
7 Abschirmdraht (mit Faston-Steckverbindern in den Gehäusen des getrennten Messumformers und dem Antennenge-
häuse verbunden)
58
www.krohne.com
OPTIWAVE 5200 C/F
09/2016 - 4001905003 - HB OPTIWAVE 5200 R03 de
