OPTIFLEX 8200 C/F/S
3.7.6 Drehen bzw. Entfernen des Messumformers
Der Messumformer lässt sich um 360° drehen. Der Messumformer kann unter
Prozessbedingungen vom Prozessanschluss entfernt werden.

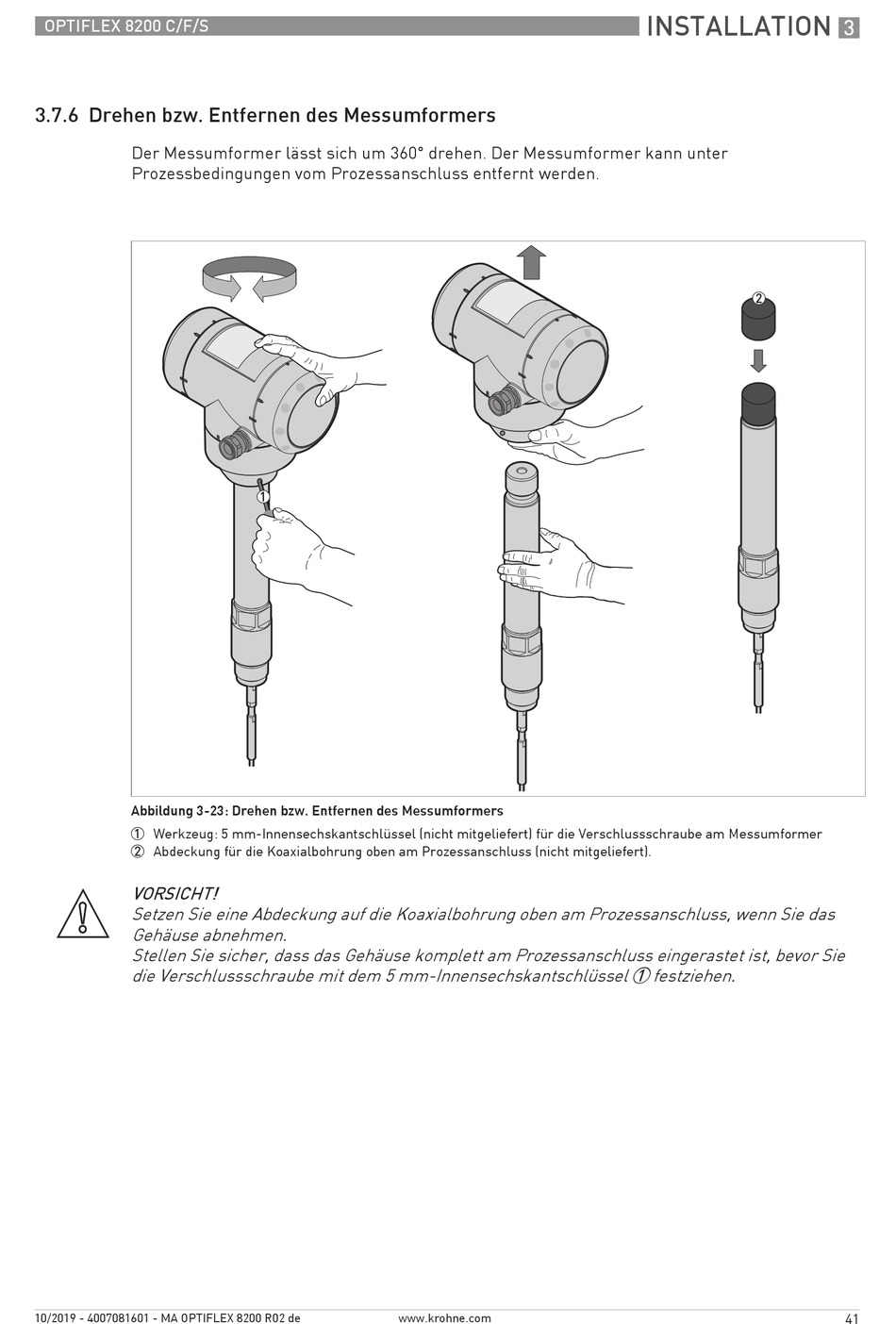

Abbildung 3-23: Drehen bzw. Entfernen des Messumformers
1 Werkzeug: 5 mm-Innensechskantschlüssel (nicht mitgeliefert) für die Verschlussschraube am Messumformer
2 Abdeckung für die Koaxialbohrung oben am Prozessanschluss (nicht mitgeliefert).
VORSICHT!
Setzen Sie eine Abdeckung auf die Koaxialbohrung oben am Prozessanschluss, wenn Sie das
Gehäuse abnehmen.
Stellen Sie sicher, dass das Gehäuse komplett am Prozessanschluss eingerastet ist, bevor Sie
die Verschlussschraube mit dem 5 mm-Innensechskantschlüssel 1 festziehen.
10/2019 - 4007081601 - MA OPTIFLEX 8200 R02 de
www.krohne.com
INSTALLATION
3
41
