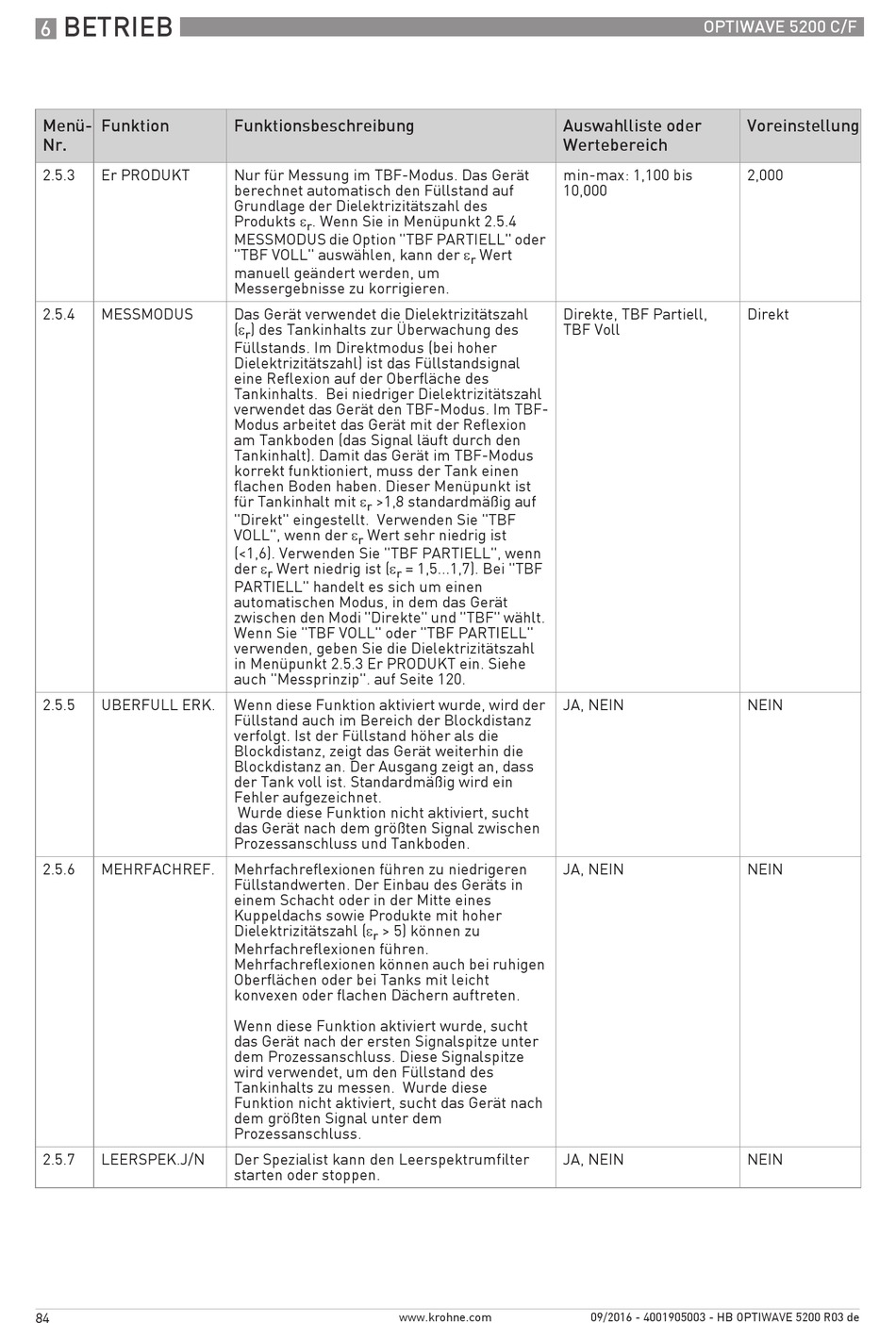

BETRIEB
6
Menü-
Funktion
Nr.
2.5.3
Er PRODUKT
2.5.4
MESSMODUS
2.5.5
UBERFULL ERK.
2.5.6
MEHRFACHREF.
2.5.7
LEERSPEK.J/N
84
Funktionsbeschreibung
Nur für Messung im TBF-Modus. Das Gerät
berechnet automatisch den Füllstand auf
Grundlage der Dielektrizitätszahl des
Produkts ε
. Wenn Sie in Menüpunkt 2.5.4
r
MESSMODUS die Option "TBF PARTIELL" oder
"TBF VOLL" auswählen, kann der ε
manuell geändert werden, um
Messergebnisse zu korrigieren.
Das Gerät verwendet die Dielektrizitätszahl
(ε
) des Tankinhalts zur Überwachung des
r
Füllstands. Im Direktmodus (bei hoher
Dielektrizitätszahl) ist das Füllstandsignal
eine Reflexion auf der Oberfläche des
Tankinhalts. Bei niedriger Dielektrizitätszahl
verwendet das Gerät den TBF-Modus. Im TBF-
Modus arbeitet das Gerät mit der Reflexion
am Tankboden (das Signal läuft durch den
Tankinhalt). Damit das Gerät im TBF-Modus
korrekt funktioniert, muss der Tank einen
flachen Boden haben. Dieser Menüpunkt ist
für Tankinhalt mit ε
>1,8 standardmäßig auf
r
"Direkt" eingestellt. Verwenden Sie "TBF
VOLL", wenn der ε
Wert sehr niedrig ist
r
(<1,6). Verwenden Sie "TBF PARTIELL", wenn
der ε
Wert niedrig ist (ε
r
r
PARTIELL" handelt es sich um einen
automatischen Modus, in dem das Gerät
zwischen den Modi "Direkte" und "TBF" wählt.
Wenn Sie "TBF VOLL" oder "TBF PARTIELL"
verwenden, geben Sie die Dielektrizitätszahl
in Menüpunkt 2.5.3 Er PRODUKT ein. Siehe
auch "Messprinzip". auf Seite 120.
Wenn diese Funktion aktiviert wurde, wird der
Füllstand auch im Bereich der Blockdistanz
verfolgt. Ist der Füllstand höher als die
Blockdistanz, zeigt das Gerät weiterhin die
Blockdistanz an. Der Ausgang zeigt an, dass
der Tank voll ist. Standardmäßig wird ein
Fehler aufgezeichnet.
Wurde diese Funktion nicht aktiviert, sucht
das Gerät nach dem größten Signal zwischen
Prozessanschluss und Tankboden.
Mehrfachreflexionen führen zu niedrigeren
Füllstandwerten. Der Einbau des Geräts in
einem Schacht oder in der Mitte eines
Kuppeldachs sowie Produkte mit hoher
Dielektrizitätszahl (ε
> 5) können zu
r
Mehrfachreflexionen führen.
Mehrfachreflexionen können auch bei ruhigen
Oberflächen oder bei Tanks mit leicht
konvexen oder flachen Dächern auftreten.
Wenn diese Funktion aktiviert wurde, sucht
das Gerät nach der ersten Signalspitze unter
dem Prozessanschluss. Diese Signalspitze
wird verwendet, um den Füllstand des
Tankinhalts zu messen. Wurde diese
Funktion nicht aktiviert, sucht das Gerät nach
dem größten Signal unter dem
Prozessanschluss.
Der Spezialist kann den Leerspektrumfilter
starten oder stoppen.
www.krohne.com
Auswahlliste oder
Wertebereich
min-max: 1,100 bis
10,000
Wert
r
Direkte, TBF Partiell,
TBF Voll
= 1,5...1,7). Bei "TBF
JA, NEIN
JA, NEIN
JA, NEIN
OPTIWAVE 5200 C/F
Voreinstellung
2,000
Direkt
NEIN
NEIN
NEIN
09/2016 - 4001905003 - HB OPTIWAVE 5200 R03 de
