INSTALLATION
3
3.6 Einbau
3.6.1 Druck- und Temperaturbereiche
GEFAHR!
Bei einer Umgebungstemperatur von mehr als +70
Geräts Verletzungsgefahr. Verwenden Sie eine Schutzkappe oder ein Metallgitter, um
Verletzungen zu vermeiden.

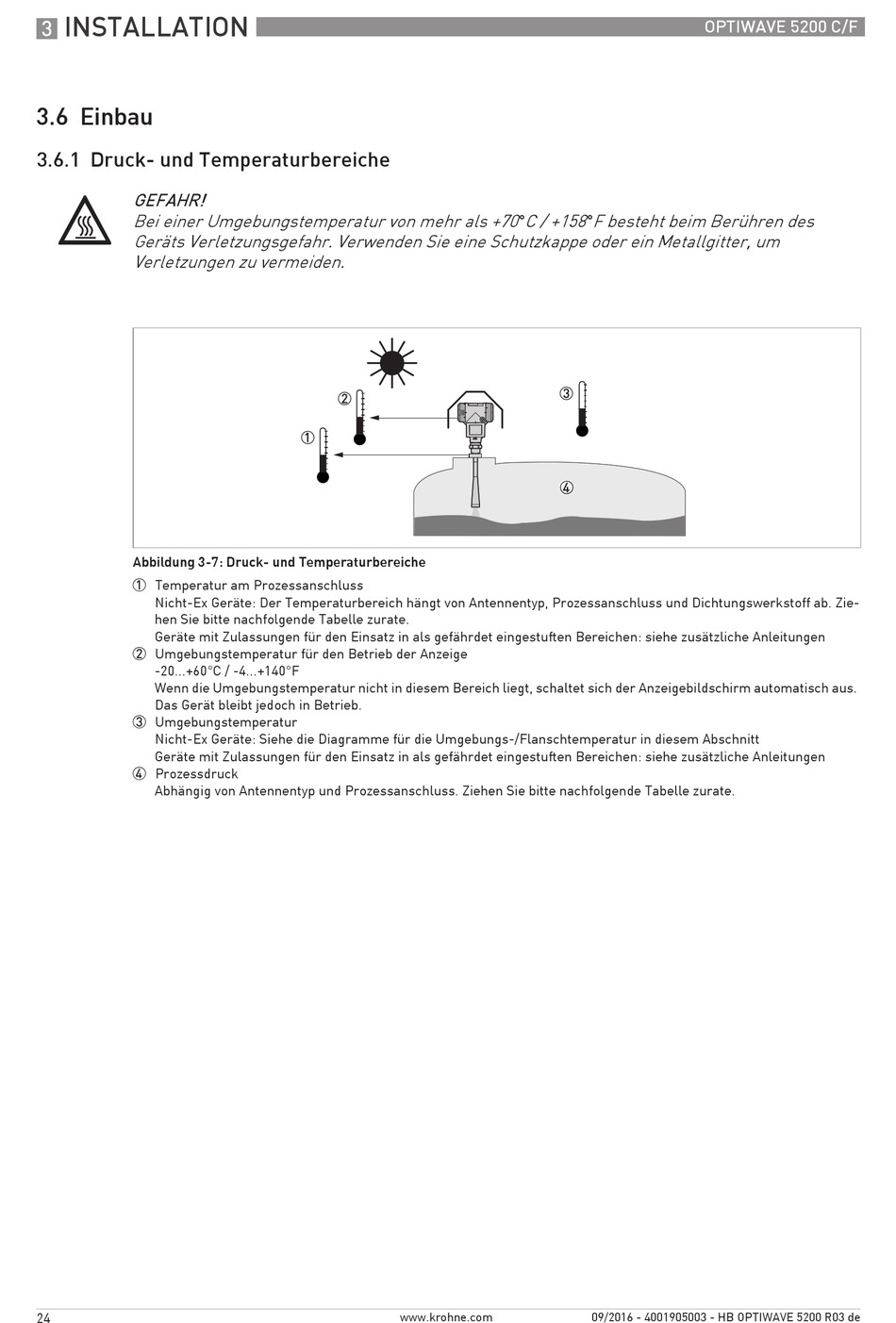

Abbildung 3-7: Druck- und Temperaturbereiche
1 Temperatur am Prozessanschluss
Nicht-Ex Geräte: Der Temperaturbereich hängt von Antennentyp, Prozessanschluss und Dichtungswerkstoff ab. Zie-
hen Sie bitte nachfolgende Tabelle zurate.
Geräte mit Zulassungen für den Einsatz in als gefährdet eingestuften Bereichen: siehe zusätzliche Anleitungen
2 Umgebungstemperatur für den Betrieb der Anzeige
-20...+60°C / -4...+140°F
Wenn die Umgebungstemperatur nicht in diesem Bereich liegt, schaltet sich der Anzeigebildschirm automatisch aus.
Das Gerät bleibt jedoch in Betrieb.
3 Umgebungstemperatur
Nicht-Ex Geräte: Siehe die Diagramme für die Umgebungs-/Flanschtemperatur in diesem Abschnitt
Geräte mit Zulassungen für den Einsatz in als gefährdet eingestuften Bereichen: siehe zusätzliche Anleitungen
4 Prozessdruck
Abhängig von Antennentyp und Prozessanschluss. Ziehen Sie bitte nachfolgende Tabelle zurate.
24
°
C / +158
www.krohne.com
OPTIWAVE 5200 C/F
°
F besteht beim Berühren des
09/2016 - 4001905003 - HB OPTIWAVE 5200 R03 de
