GERÄTEBESCHREIBUNG
2

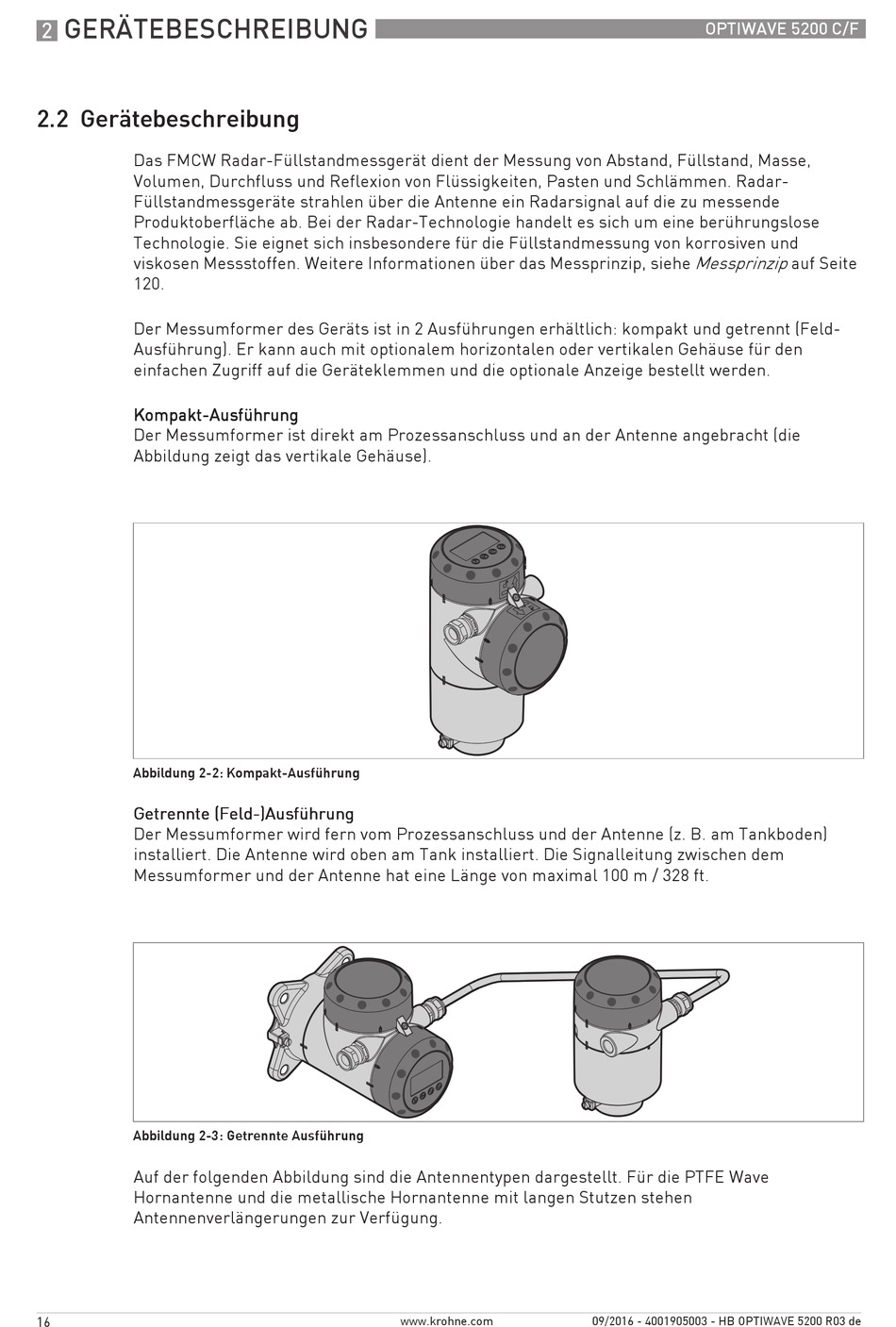

2.2 Gerätebeschreibung
Das FMCW Radar-Füllstandmessgerät dient der Messung von Abstand, Füllstand, Masse,
Volumen, Durchfluss und Reflexion von Flüssigkeiten, Pasten und Schlämmen. Radar-
Füllstandmessgeräte strahlen über die Antenne ein Radarsignal auf die zu messende
Produktoberfläche ab. Bei der Radar-Technologie handelt es sich um eine berührungslose
Technologie. Sie eignet sich insbesondere für die Füllstandmessung von korrosiven und
viskosen Messstoffen. Weitere Informationen über das Messprinzip, siehe
120.
Der Messumformer des Geräts ist in 2 Ausführungen erhältlich: kompakt und getrennt (Feld-
Ausführung). Er kann auch mit optionalem horizontalen oder vertikalen Gehäuse für den
einfachen Zugriff auf die Geräteklemmen und die optionale Anzeige bestellt werden.
Kompakt-Ausführung
Kompakt-Ausführung
Kompakt-Ausführung
Kompakt-Ausführung
Der Messumformer ist direkt am Prozessanschluss und an der Antenne angebracht (die
Abbildung zeigt das vertikale Gehäuse).
Abbildung 2-2: Kompakt-Ausführung
Getrennte (Feld-)Ausführung
Getrennte (Feld-)Ausführung
Getrennte (Feld-)Ausführung
Getrennte (Feld-)Ausführung
Der Messumformer wird fern vom Prozessanschluss und der Antenne (z. B. am Tankboden)
installiert. Die Antenne wird oben am Tank installiert. Die Signalleitung zwischen dem
Messumformer und der Antenne hat eine Länge von maximal 100 m / 328 ft.
Abbildung 2-3: Getrennte Ausführung
Auf der folgenden Abbildung sind die Antennentypen dargestellt. Für die PTFE Wave
Hornantenne und die metallische Hornantenne mit langen Stutzen stehen
Antennenverlängerungen zur Verfügung.
16
www.krohne.com
OPTIWAVE 5200 C/F
Messprinzip
09/2016 - 4001905003 - HB OPTIWAVE 5200 R03 de
auf Seite
