3.5.7 Drehen bzw. Entfernen des Messumformers

Der Messumformer lässt sich um 360° drehen, wir empfehlen jedoch, dass das die
Lochmarkierung am Gehäuse zur nächsten Wand zeigt. Für weitere Informationen, siehe
Empfohlene Einbaulage
Prozessanschluss entfernt werden.

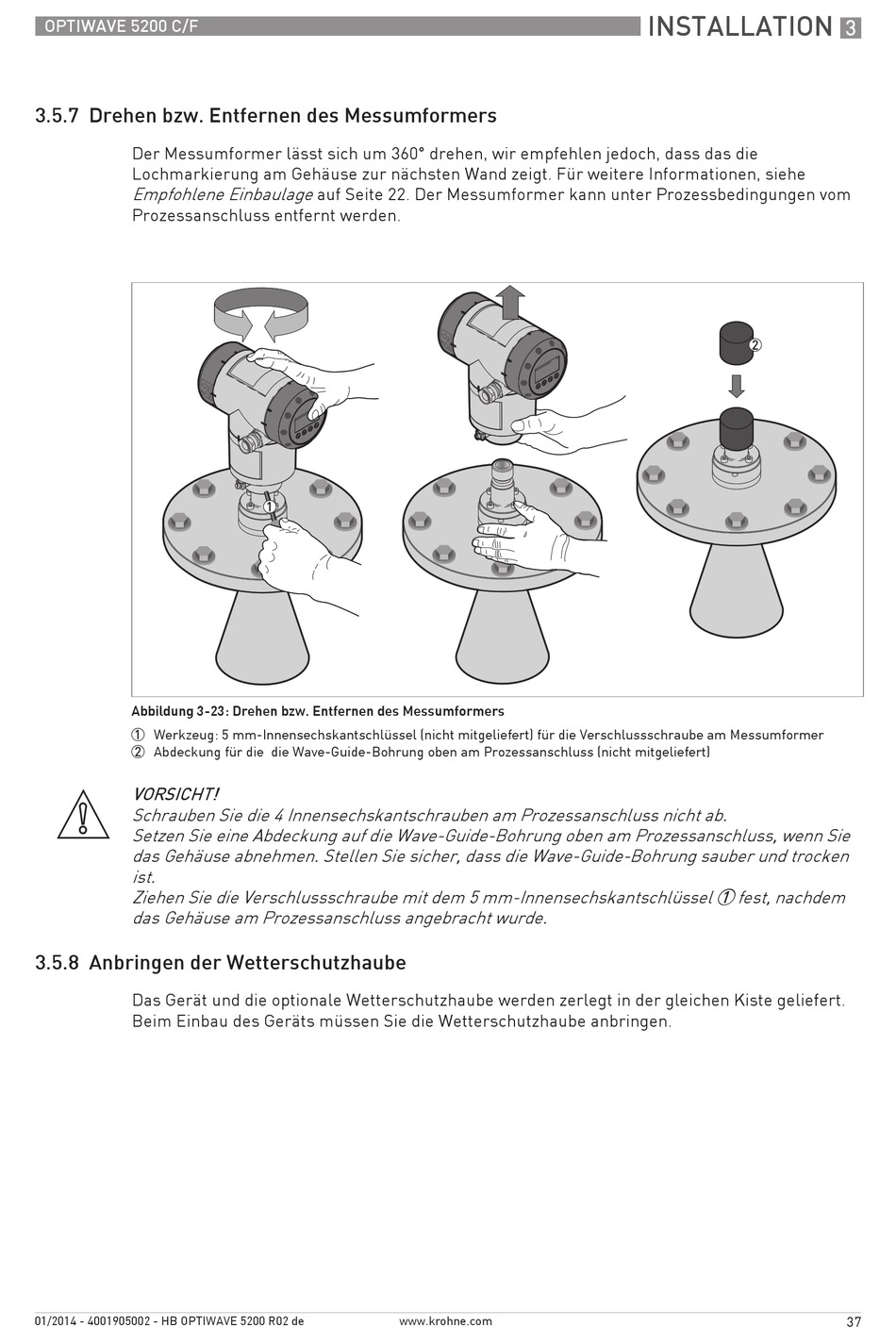

Abbildung 3-23: Drehen bzw. Entfernen des Messumformers
1 Werkzeug: 5 mm-Innensechskantschlüssel (nicht mitgeliefert) für die Verschlussschraube am Messumformer
2 Abdeckung für die die Wave-Guide-Bohrung oben am Prozessanschluss (nicht mitgeliefert)
VORSICHT!
Schrauben Sie die 4 Innensechskantschrauben am Prozessanschluss nicht ab.
Setzen Sie eine Abdeckung auf die Wave-Guide-Bohrung oben am Prozessanschluss, wenn Sie
das Gehäuse abnehmen. Stellen Sie sicher, dass die Wave-Guide-Bohrung sauber und trocken
ist.
Ziehen Sie die Verschlussschraube mit dem 5 mm-Innensechskantschlüssel 1 fest, nachdem
das Gehäuse am Prozessanschluss angebracht wurde.

3.5.8 Anbringen der Wetterschutzhaube

Das Gerät und die optionale Wetterschutzhaube werden zerlegt in der gleichen Kiste geliefert.
Beim Einbau des Geräts müssen Sie die Wetterschutzhaube anbringen.
