TECHNISCHE DATEN
8

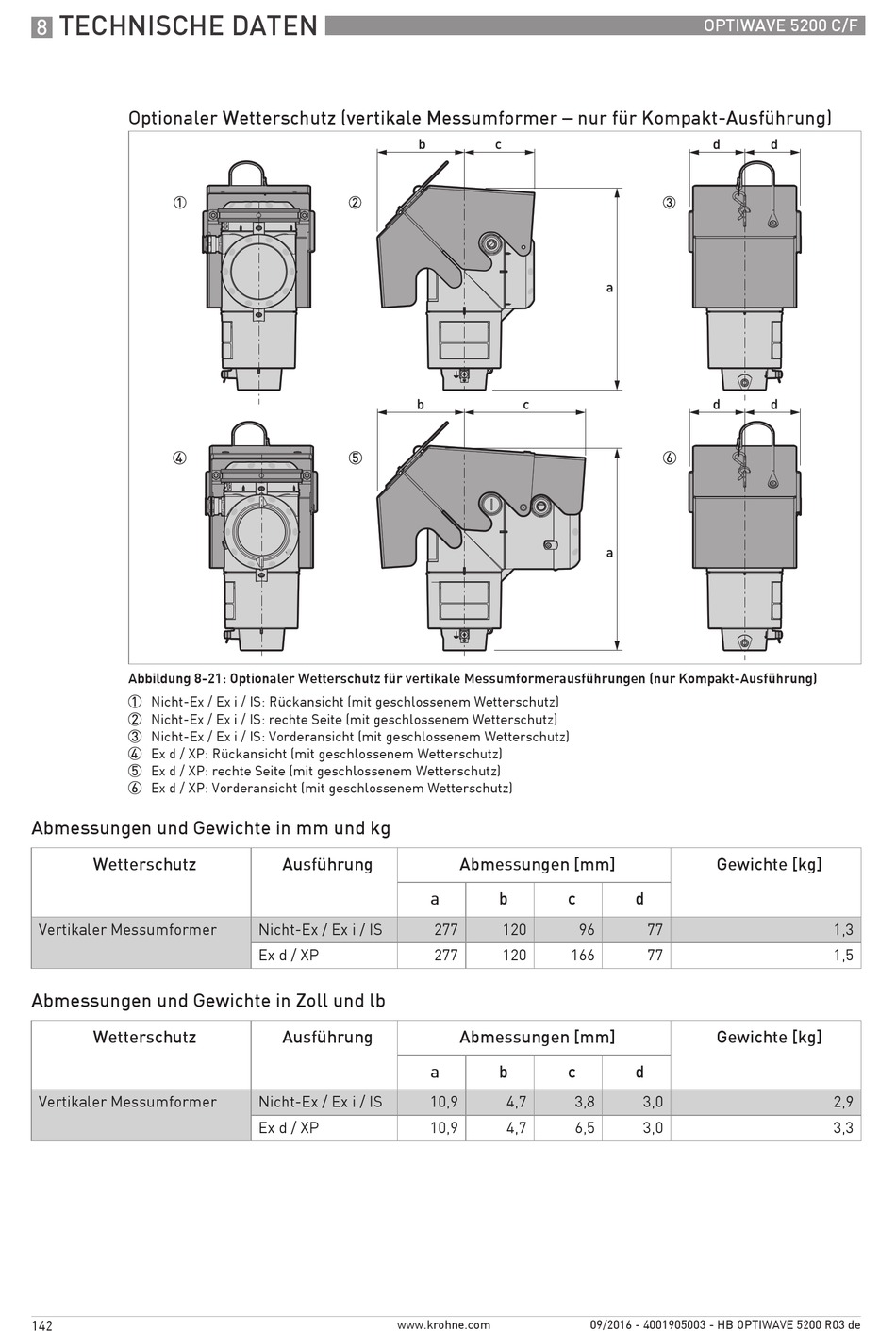

Optionaler Wetterschutz (vertikale Messumformer – nur für Kompakt-Ausführung)
Abbildung 8-21: Optionaler Wetterschutz für vertikale Messumformerausführungen (nur Kompakt-Ausführung)
1 Nicht-Ex / Ex i / IS: Rückansicht (mit geschlossenem Wetterschutz)
2 Nicht-Ex / Ex i / IS: rechte Seite (mit geschlossenem Wetterschutz)
3 Nicht-Ex / Ex i / IS: Vorderansicht (mit geschlossenem Wetterschutz)
4 Ex d / XP: Rückansicht (mit geschlossenem Wetterschutz)
5 Ex d / XP: rechte Seite (mit geschlossenem Wetterschutz)
6 Ex d / XP: Vorderansicht (mit geschlossenem Wetterschutz)
Abmessungen und Gewichte in mm und kg
Wetterschutz
Vertikaler Messumformer
Abmessungen und Gewichte in Zoll und lb
Wetterschutz
Vertikaler Messumformer
142
Ausführung
Nicht-Ex / Ex i / IS
Ex d / XP
Ausführung
Nicht-Ex / Ex i / IS
Ex d / XP
www.krohne.com
Abmessungen [mm]
a
b
c
277
120
96
277
120
166
Abmessungen [mm]
a
b
c
10,9
4,7
3,8
10,9
4,7
6,5
09/2016 - 4001905003 - HB OPTIWAVE 5200 R03 de
OPTIWAVE 5200 C/F
Gewichte [kg]
d
77
77
Gewichte [kg]
d
3,0
3,0
1,3
1,5
2,9
3,3
