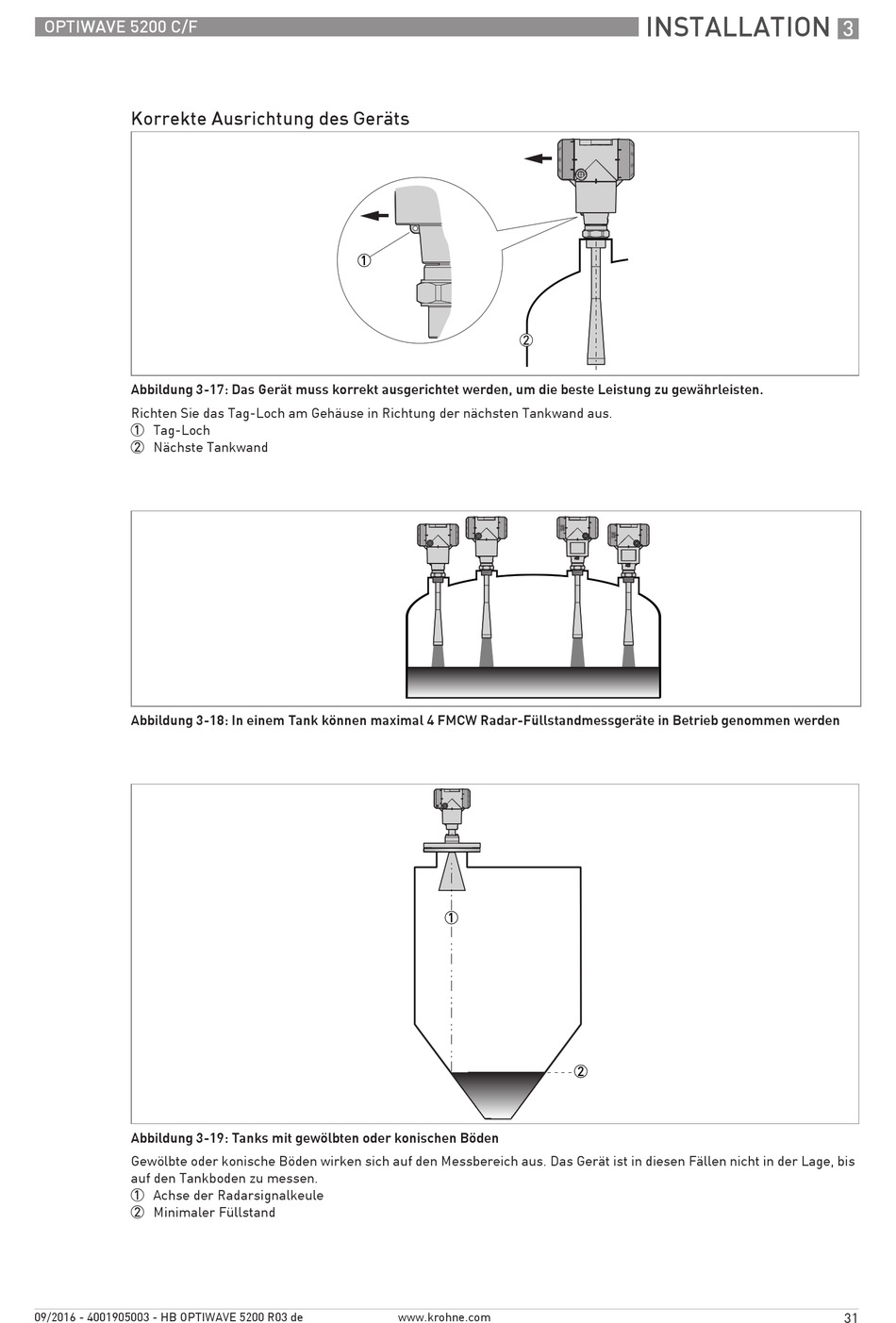

INSTALLATION
OPTIWAVE 5200 C/F
3
Korrekte Ausrichtung des Geräts
Abbildung 3-17: Das Gerät muss korrekt ausgerichtet werden, um die beste Leistung zu gewährleisten.
Richten Sie das Tag-Loch am Gehäuse in Richtung der nächsten Tankwand aus.
1 Tag-Loch
2 Nächste Tankwand
Abbildung 3-18: In einem Tank können maximal 4 FMCW Radar-Füllstandmessgeräte in Betrieb genommen werden
Abbildung 3-19: Tanks mit gewölbten oder konischen Böden
Gewölbte oder konische Böden wirken sich auf den Messbereich aus. Das Gerät ist in diesen Fällen nicht in der Lage, bis
auf den Tankboden zu messen.
1 Achse der Radarsignalkeule
2 Minimaler Füllstand
09/2016 - 4001905003 - HB OPTIWAVE 5200 R03 de
www.krohne.com
31
