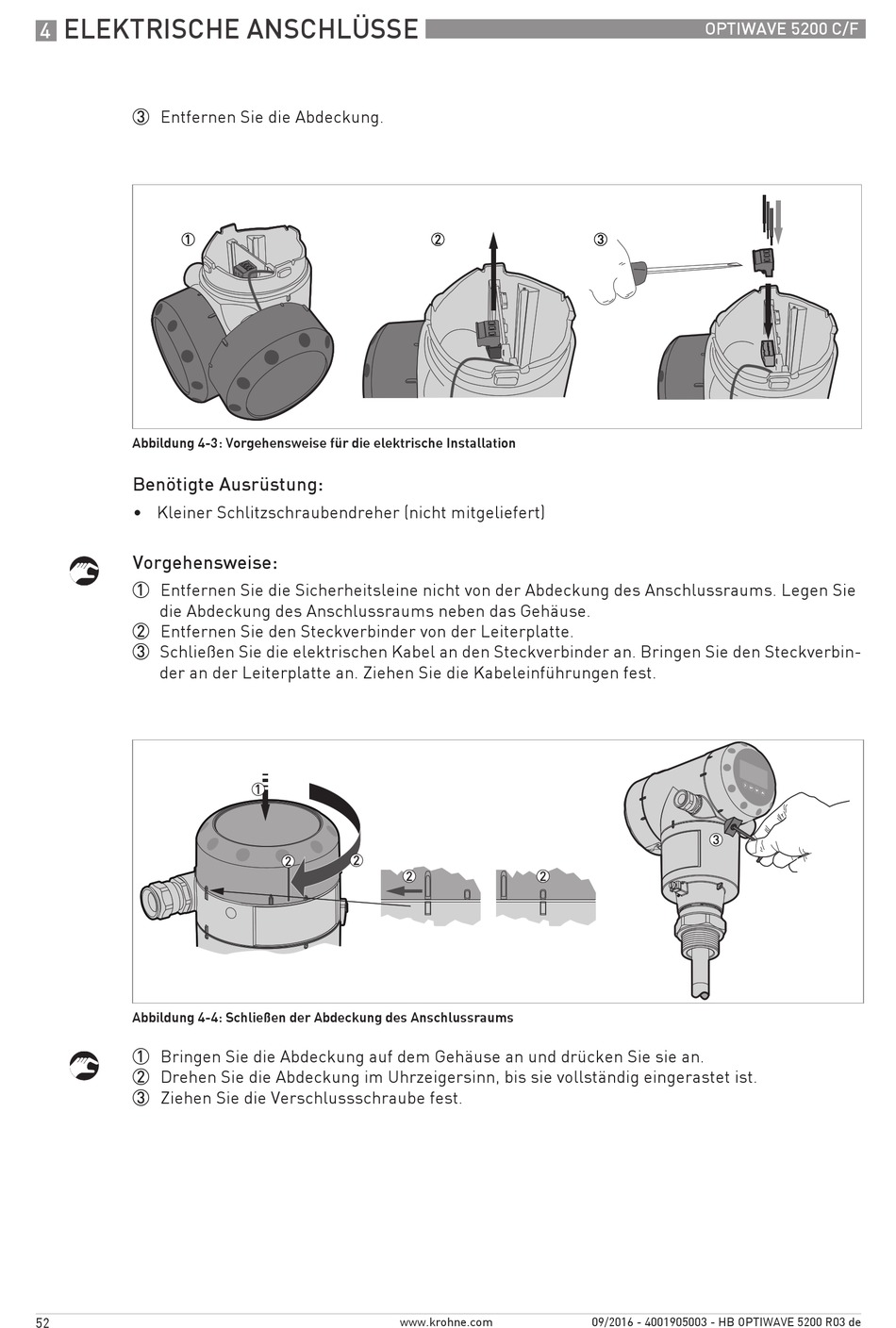

ELEKTRISCHE ANSCHLÜSSE
4
3 Entfernen Sie die Abdeckung.
Abbildung 4-3: Vorgehensweise für die elektrische Installation
Benötigte Ausrüstung:
• Kleiner Schlitzschraubendreher (nicht mitgeliefert)
Vorgehensweise:
1 Entfernen Sie die Sicherheitsleine nicht von der Abdeckung des Anschlussraums. Legen Sie
die Abdeckung des Anschlussraums neben das Gehäuse.
2 Entfernen Sie den Steckverbinder von der Leiterplatte.
3 Schließen Sie die elektrischen Kabel an den Steckverbinder an. Bringen Sie den Steckverbin-
der an der Leiterplatte an. Ziehen Sie die Kabeleinführungen fest.
Abbildung 4-4: Schließen der Abdeckung des Anschlussraums
1 Bringen Sie die Abdeckung auf dem Gehäuse an und drücken Sie sie an.
2 Drehen Sie die Abdeckung im Uhrzeigersinn, bis sie vollständig eingerastet ist.
3 Ziehen Sie die Verschlussschraube fest.
52
www.krohne.com
OPTIWAVE 5200 C/F
09/2016 - 4001905003 - HB OPTIWAVE 5200 R03 de
