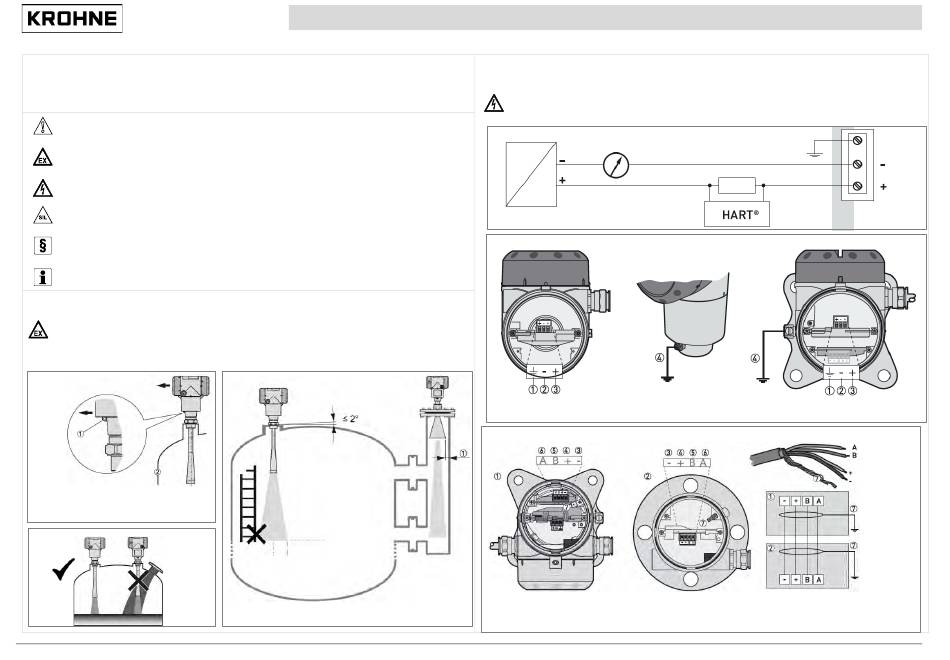

KROHNE OPTIWAVE 5200 Schnellstart

Quick Start
OPTIWAVE 5200
Radar (FMCW) Füllstandmessgerät
Einbau, Montage, Inbetriebnahme und Wartung darf nur von entsprechend geschultem Personal
vorgenommen werden. Beachten Sie die korrekten Betriebsbedingungen auf dem Typenschild.
Beim Einsatz in gefährdeten Bereichen gelten besondere Vorschriften und Richtlinien. Die Geräte dürfen erst
an die Energieversorgung angeschlossen werden, wenn die Anweisungen in der Zusatzanleitung gelesen
wurden.
Dieses Gerät erfüllt die Anforderungen der Niederspannungsrichtlinie. Die Geräte dürfen erst an die
Energieversorgung angeschlossen werden, wenn die Anweisungen im Handbuch gelesen wurden.
Bei Geräten, die in SIL-Anwendungen eingesetzt werden, gelten zusätzliche sicherheitstechnische Hinweise.
Für detaillierte Informationen siehe "Sicherheitshandbuch".
Die Verantwortung für dieses Gerät hinsichtlich Eignung, bestimmungsgemäßer Verwendung und
Korrosionsbeständigkeit der verwendeten Werkstoffe gegenüber der Messflüssigkeit liegt allein beim
Betreiber.
Die komplette Dokumentation (Handbücher, Zusatzanleitungen, Datenblätter und Zertifikate) finden Sie unter
www.krohne.com/Downloads.
1 Installation
Zu beachtende besondere Einsatzbedingungen: Für Anwendungen in explosiven Staubatmosphären muss
überprüft werden, ob die maximale Oberflächentemperatur für den vorgesehenen Verwendungszweck zulässig
ist. Es sind Vorkehrungen zu treffen, um das Risiko einer elektrostatischen Entladung der Kunststoff-
Wavestickantenne und der Kunststoff-Hornantenne zu minimieren. Der Zünddurchschlagsweg der Durchführung
des druckfesten Anschlussraums hat eine Länge von min. 13,9 mm und einen Abstand von max. 0,118 mm).
① Tag-Loch
② Nächste Tankwand
Richten Sie das Tag-Loch am Gehäuse in
Richtung der nächsten Tankwand
KROHNE 08/2020 – 4001905304 - QS OPTIWAVE 5200 R04 de
① max. 2.5 mm / 0.1"
Zur Ersteinrichtung empfehlen wir Ihnen dringend, zusätzlich im entsprechenden Handbuch nachzulesen!
2 Anschluss an die Spannungsversorgung
Gefahr: Arbeiten an den elektrischen Anschlüssen dürfen nur bei ausgeschalteter Spannungsversorgung
durchgeführt werden. Beachten Sie die auf dem Typenschild angegebenen elektrischen Daten. Beachten
Sie die nationalen Installationsvorschriften.
4...20 mA
(max. 21.5 mA)
11.5...30 V DC (Nicht-Ex; Ex i)
13.5...36 V DC (Ex d)
Kompakte Ausführung:
① Erdungsklemme im Gehäuse (bei abgeschirmtem elektr. Kabel)
② Stromausgang -
Anschlüsse zwischen dem getrennten Messumformer und dem Antennengehäuse
① Getrennter Messumformer ③ Energieversorgung: Spannung in -
② Antennengehäuse ④ Energieversorgung: Spannung in +
≥ 250 Ω
Getrennte Ausführung:
③ Stromausgang +
④ Externe Erdungsklemme
⑤ Signal cable B
⑥ Signal cable A
⑦ Shielding wire
1
