BETRIEB
6

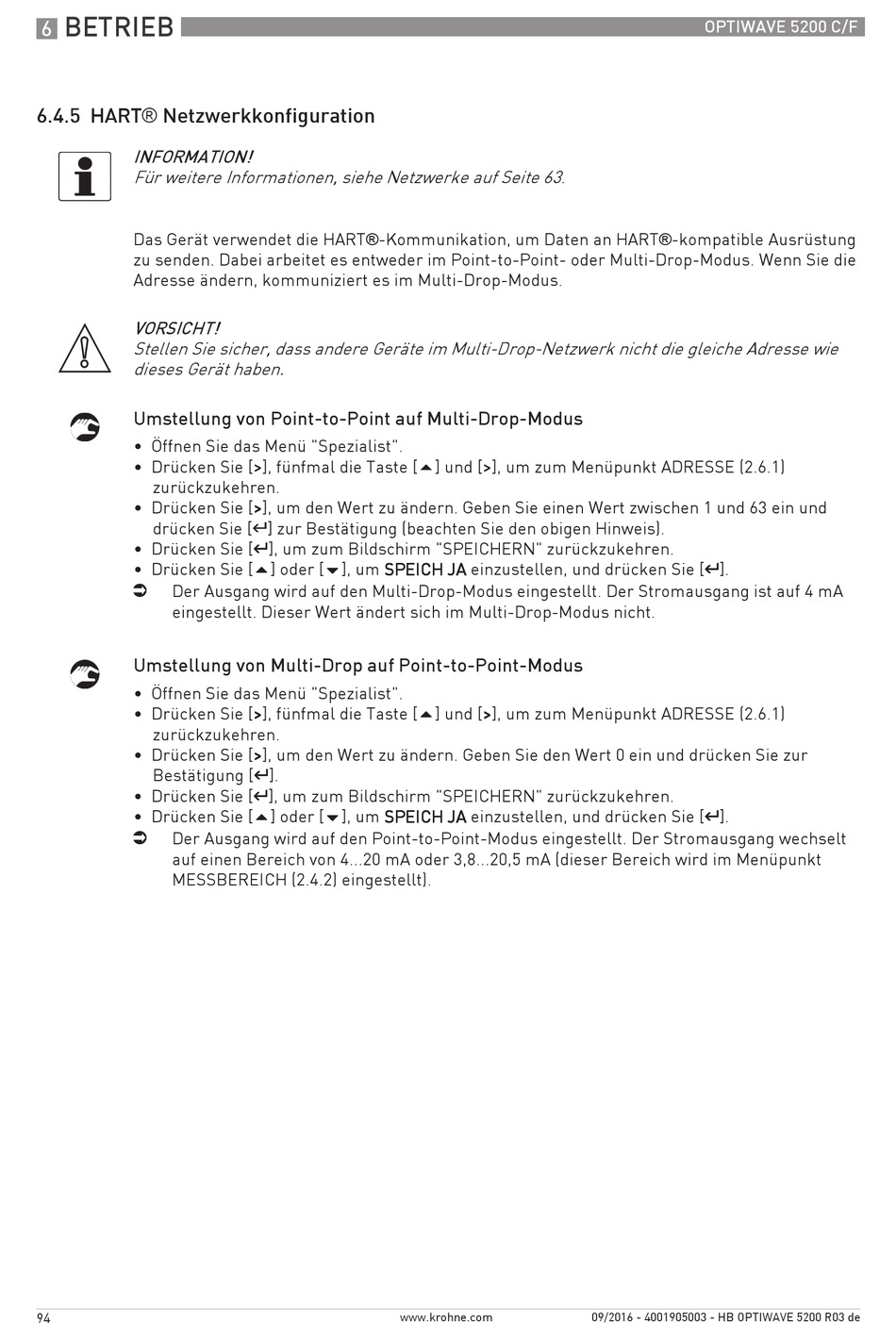

6.4.5 HART® Netzwerkkonfiguration
INFORMATION!
Für weitere Informationen, siehe Netzwerke auf Seite 63
Das Gerät verwendet die HART®-Kommunikation, um Daten an HART®-kompatible Ausrüstung
zu senden. Dabei arbeitet es entweder im Point-to-Point- oder Multi-Drop-Modus. Wenn Sie die
Adresse ändern, kommuniziert es im Multi-Drop-Modus.
VORSICHT!
Stellen Sie sicher, dass andere Geräte im Multi-Drop-Netzwerk nicht die gleiche Adresse wie
dieses Gerät haben.
Umstellung von Point-to-Point auf Multi-Drop-Modus
• Öffnen Sie das Menü "Spezialist".
• Drücken Sie [> > > > ], fünfmal die Taste [ ] und [> > > > ], um zum Menüpunkt ADRESSE (2.6.1)
zurückzukehren.
• Drücken Sie [> > > > ], um den Wert zu ändern. Geben Sie einen Wert zwischen 1 und 63 ein und
drücken Sie [^ ^ ^ ^ ] zur Bestätigung (beachten Sie den obigen Hinweis).
• Drücken Sie [^ ^ ^ ^ ], um zum Bildschirm "SPEICHERN" zurückzukehren.
• Drücken Sie [ ] oder [ ], um SPEICH JA
Der Ausgang wird auf den Multi-Drop-Modus eingestellt. Der Stromausgang ist auf 4 mA
i
eingestellt. Dieser Wert ändert sich im Multi-Drop-Modus nicht.
Umstellung von Multi-Drop auf Point-to-Point-Modus
• Öffnen Sie das Menü "Spezialist".
• Drücken Sie [> > > > ], fünfmal die Taste [ ] und [> > > > ], um zum Menüpunkt ADRESSE (2.6.1)
zurückzukehren.
• Drücken Sie [> > > > ], um den Wert zu ändern. Geben Sie den Wert 0 ein und drücken Sie zur
Bestätigung [^ ^ ^ ^ ].
• Drücken Sie [^ ^ ^ ^ ], um zum Bildschirm "SPEICHERN" zurückzukehren.
• Drücken Sie [ ] oder [ ], um SPEICH JA
i
Der Ausgang wird auf den Point-to-Point-Modus eingestellt. Der Stromausgang wechselt
auf einen Bereich von 4...20 mA oder 3,8...20,5 mA (dieser Bereich wird im Menüpunkt
MESSBEREICH (2.4.2) eingestellt).
94
SPEICH JA einzustellen, und drücken Sie [^ ^ ^ ^ ].
SPEICH JA
SPEICH JA
SPEICH JA einzustellen, und drücken Sie [^ ^ ^ ^ ].
SPEICH JA
SPEICH JA
www.krohne.com
OPTIWAVE 5200 C/F
.
09/2016 - 4001905003 - HB OPTIWAVE 5200 R03 de
