Die Kabelbäume nehmen Betriebs- und Fehlersignale von der CO2 -Kältemaschine auf.
(Das 4-Punkt-Relais der Einheit muss bauseits bereitgestellt werden.)
ACHTUNG
• Lassen Sie die Kabelbäume von Ihrem Händler oder Fachbetrieb installieren.
• Elektroarbeiten müssen von qualifizierten Elektrikern durchgeführt werden.
• Die Versorgungsspannung der CO2-Kältemaschine und des externen Bedientableaus muss vor Beginn der Arbeiten abgeschaltet werden.
• Stellen Sie sicher, dass die Kabelbäume über das Relais der Einheit verwendet werden. Andernfalls kann es zu einem Stromschlag oder Brand kommen.
• Lesen Sie die Betriebsanleitung der CO2-Kältemaschine sorgfältig durch und beachten Sie die Vorsichtsmaßnahmen.
Externer Eingang Kabelbäume (sind an der Außenseite der Regelbox befestigt) ... 3 Stück
Blau ... Betriebsausgang
(CNH (Blau))
* Der Kabelbaum verfügt an beiden Enden über Anschlüsse, um einen Kurzschluss aufgrund einer falschen Verbindung zu verhindern.
Installationsverfahren
1. Den Kabelbaum in der Mitte auf zwei Stücke zuschneiden.
2. Befestigen Sie eine Aderendhülse (bauseits bereitgestellt) an jedes Leitungsende und schließen Sie diese an das Relais an.
3. Verbinden Sie den Anschluss mit der Steuerplatine der CO

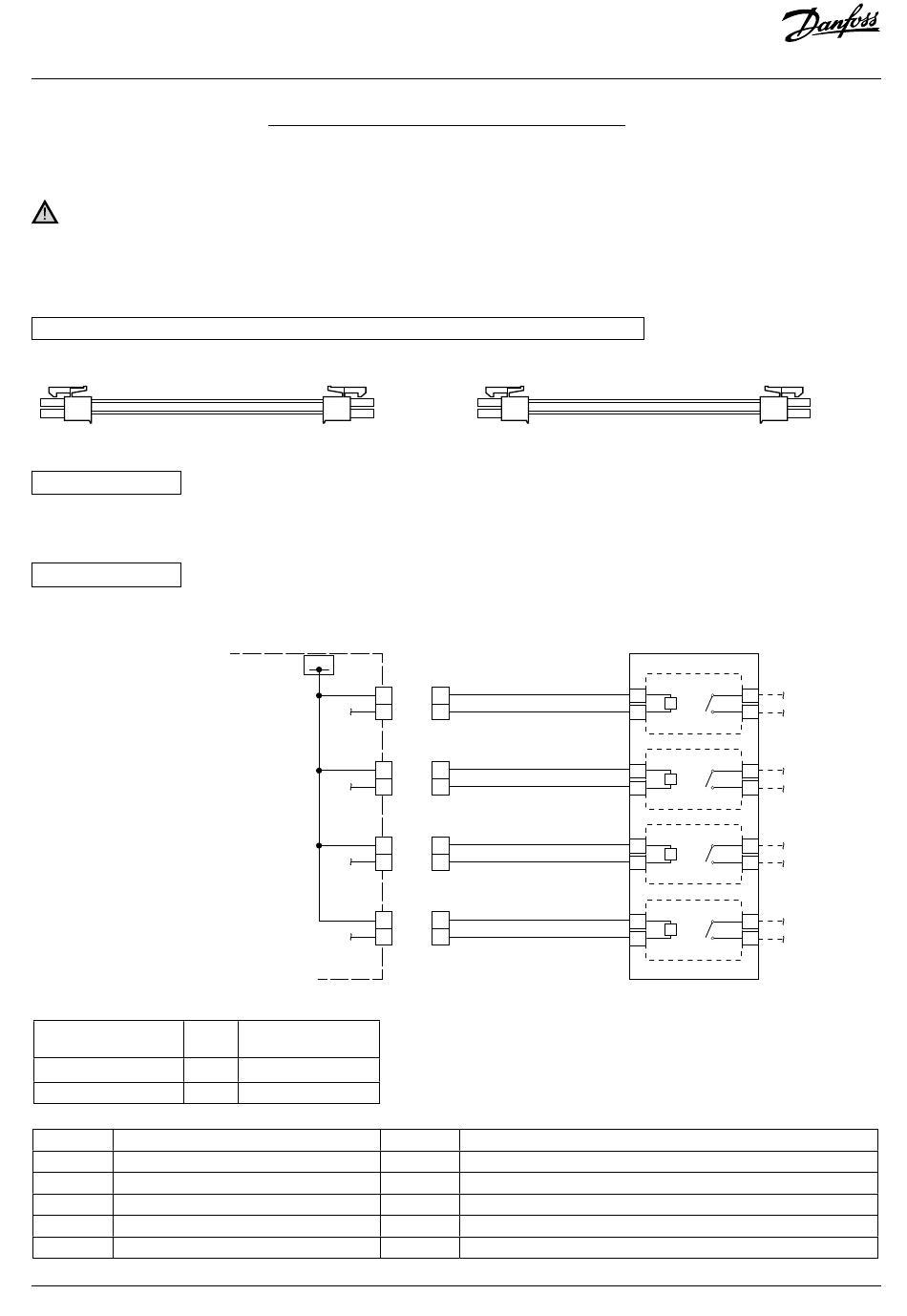

Anschlussplan
* Externer Ausgang ist „Allgemeiner Ausgang DC 12 V, Plus". Der Spulenwiderstand des Kontaktrelais muss 750 Ω oder höher sein.
CO
2
Externer Ausgang
Betriebsausgang – CNH (Steckerfarbe: Blau)
Fehlerausgang – CNY (Steckerfarbe: Weiß
7-Segment-Display Einstellung Ausgang – CNZ1 (Steckerfarbe: Rot)
7-Segment-Display Einstellung Ausgang – CNZ2 (Steckerfarbe: Schwarz)
<CNZ1, CNZ2 Einstellungsverfahren>
Externer Ausgang
Funktionszuordnung
CNZ1
CNZ2
· P05, P06 Einstellwert
Einstellwert
0 Betriebssignal
1 Fehlerausgang
2 Ausgang Verdichter EIN
3 Ausgang Lüfter EIN
4 Ausgang Ölrückführungsbetrieb
© Danfoss | Climate Solutions | 2023.02 | LCA012A024
Externer Ausgang Kabelbaum – Betriebsanleitung
Weiß ... Fehlerausgang
(CNY (Weiß))
Schwarz
Rot
+ 12V
Steuerplatine
Abb. 39
Codenr. Standard-Einstellwert
P05 0
P06 1

Funktion

Rot ... CNZ1 (Rot)
-Kältemaschine.
2
CHN Blau
Rot
1 1
Schwarz
2 2
CNY Weiß
Rot
1 1
Schwarz
2
2
CNZ1 Rot
Rot
1 1
Schwarz
2 2
CNZ2 Schwarz
Rot
1 1
Schwarz
2 2
Einstellwert
5 Ausgang Hochdruckregelung
6 Verdichterbetriebszeit (Wartungszeit) Ausgang Zeitüberschreitung
7 Ersatz (Die Ersatzeinstellung entspricht der Standardeinstellung.)
8 Ersatz (Die Ersatzeinstellung entspricht der Standardeinstellung.)
9 Ersatz (Die Ersatzeinstellung entspricht der Standardeinstellung.)
Schwarz ... CNZ2
(Schwarz)
Schwarz
Rot
MOLEX 5557
+
5 9
13
1
-
+
6 10
14
2
-
+
7 11
3 15
-
+
6 12
16
4
-
<4-fach-Relais (vor Ort bereitgestellt)>
(Empfohlen) Omron G5D-F4E
Spulenwiderstand 750 Ω oder mehr
Funktion
