Danfoss Optyma iCO2 Anleitungen Seite 15

Anleitungen
• Die für die Berechnung der Ölmenge erforderlichen Angaben hängen von der weitesten Entfernung von der ersten Abzweigung ab.
Entferntestes Gerät in Gruppe a: LA = L2 + La1 + La2 + La3
Entferntestes Gerät in Gruppe b: LB = L2 + Lb1 + Lb2 + Lb3 + Lb4
Entferntestes Gerät in Gruppe c: LC = Lc1 + Lc2 + Lc3 + Lc4
Wenn LB > LC > LA muss die Ölmenge für die Rohrleitungen aus LB und LC berechnet werden.
• Ölmenge für Verflüssigungssatz Rohrleitungen = (Ölmenge/Einheitslänge der L1-Leitung) x L1 (m) + (Ölmenge/Einheitslänge der L2-Leitung) x L2 (m)
+ (Ölmenge/Einheitslänge der Lb1-Leitung) x Lb1 (m) + (Ölmenge/Einheitslänge der Lb2-Leitung) x Lb2 (m)
+ (Ölmenge/Einheitslänge der Lb3-Leitung) x Lb3 (m) + (Ölmenge/Einheitslänge der Lb4-Leitung) x Lb4 (m)
+ (Ölmenge/Einheitslänge der Lc1-Leitung) x Lc1 (m) + (Ölmenge/Einheitslänge der Lc2-Leitung) x Lc2 (m)
+ (Ölmenge/Einheitslänge der Lc3-Leitung) x Lc3 (m) + (Ölmenge/Einheitslänge der Lc4-Leitung) x Lc4 (m) ............ (a)
Kältemittelrohrgröße x Wandstärke
(Bei Werkstoff: C1220 1/2H)
Füllmenge (ml/m)
• Berechnen Sie die Ölmenge des Verflüssigungssatzes anhand der obigen Gleichung (a).
Ölmenge Kältemittelleitung = 16 x 40 + 11 x 10 + 11 x 10 + 7 x 10 + 5 x 3 + 5 x 1 + 11 x 10 + 7 x 10 + 5 x 1 + 5 x 1 = 1.140 ml
3 Zusätzliche Ölmenge Verflüssigungssatz Rohrleitungen
Das zusätzliche Öl für den Verflüssigungssatz wird auf 1.140 ml von 2 berechnet. Die mit 2 berechnete Ölmenge um die Einheit auf volle 100 ml aufrunden.
Wenn das mit 2 berechnete Öl für den Verflüssigungssatz weniger als 640 ml beträgt, ist es nicht erforderlich, die Leitungsölmenge hinzuzufügen.
Das Gesamtöl des Verflüssigungssatzes im System ergibt 1.830 ml + 1.140 ml = 2.970 ml von 1 und 2.
4 Maximale Ölmenge Kältemaschine

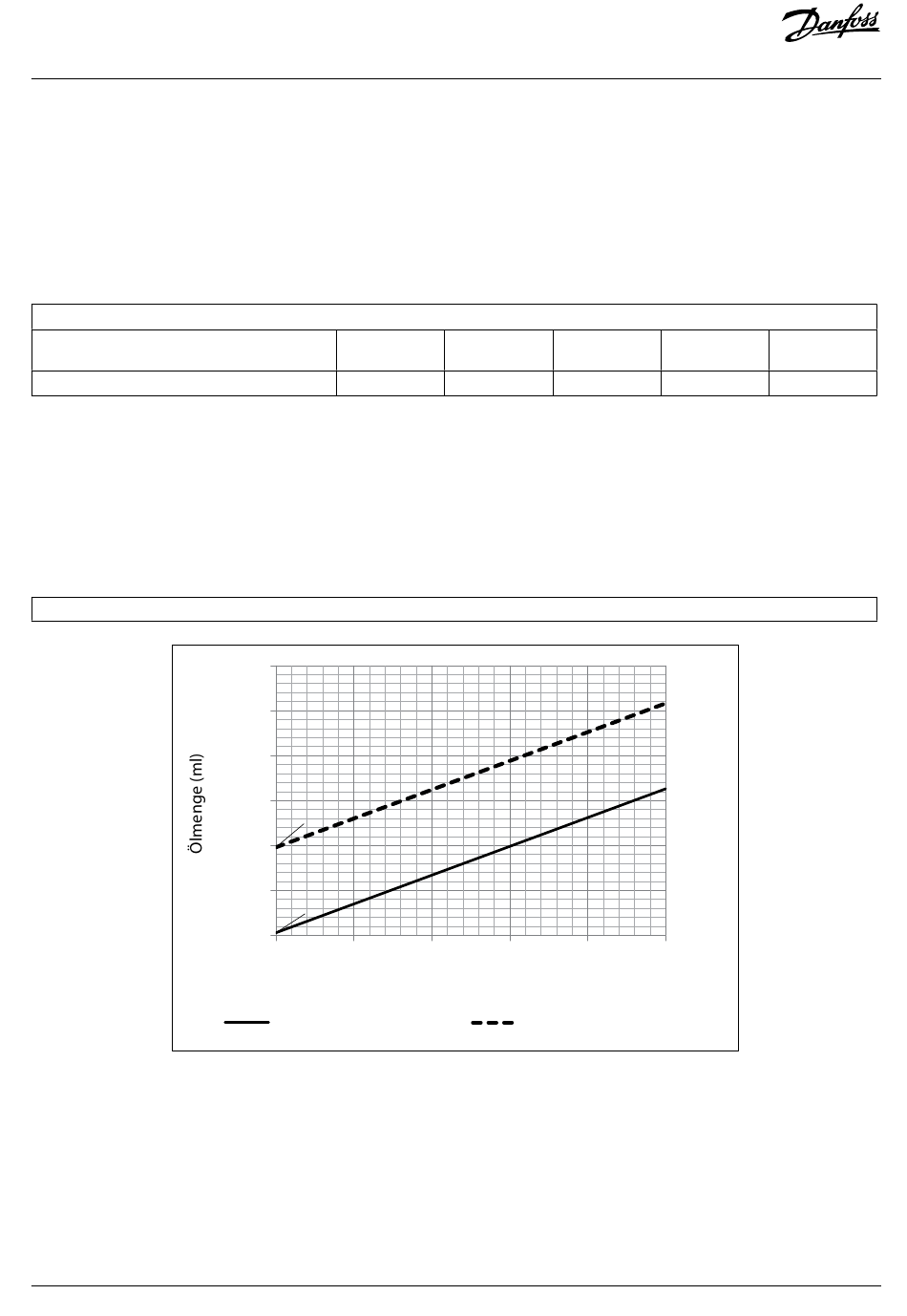

Die maximale Ölmenge der Kältemaschine ist je nach Rohrlänge unterschiedlich. Die folgende Gleichung zeigt die Berechnung der Φ19,05 äquivalenten
Rohrlänge und das folgende Diagramm zeigt die maximale Ölmenge der Kältemittelmaschine bei jeweils Φ19,05 äquivalenter Rohrlänge.
Φ19,05 äquivalente Rohrlänge = Kälteölmenge Rohrleitung (ml)/16 (ml/m)
Abb. 17
© Danfoss | Climate Solutions | 2023.02 | LCA012A024
Ölmenge/m Kältemittelleitung (Gasleitung)
Ø6,35×t0,5
3
4.800
4.300
3.800
3.300
2.780 ml
2.800
2.300
1.830 ml
1.800
0 m 20 m
Standard-Ölmenge
Ø9,52×t0,8
5
40 m 60 m
Gleiche Rohrlänge (m)
Maximale Ölmenge
Ø12,7×t1,0 Ø15,88×t1,2
7 11
4.380 ml
3.430 ml
80 m 100 m
118A5495A - AN405821998738de-000102 | 15
Ø19,05×t1,4
16
