Anleitungen

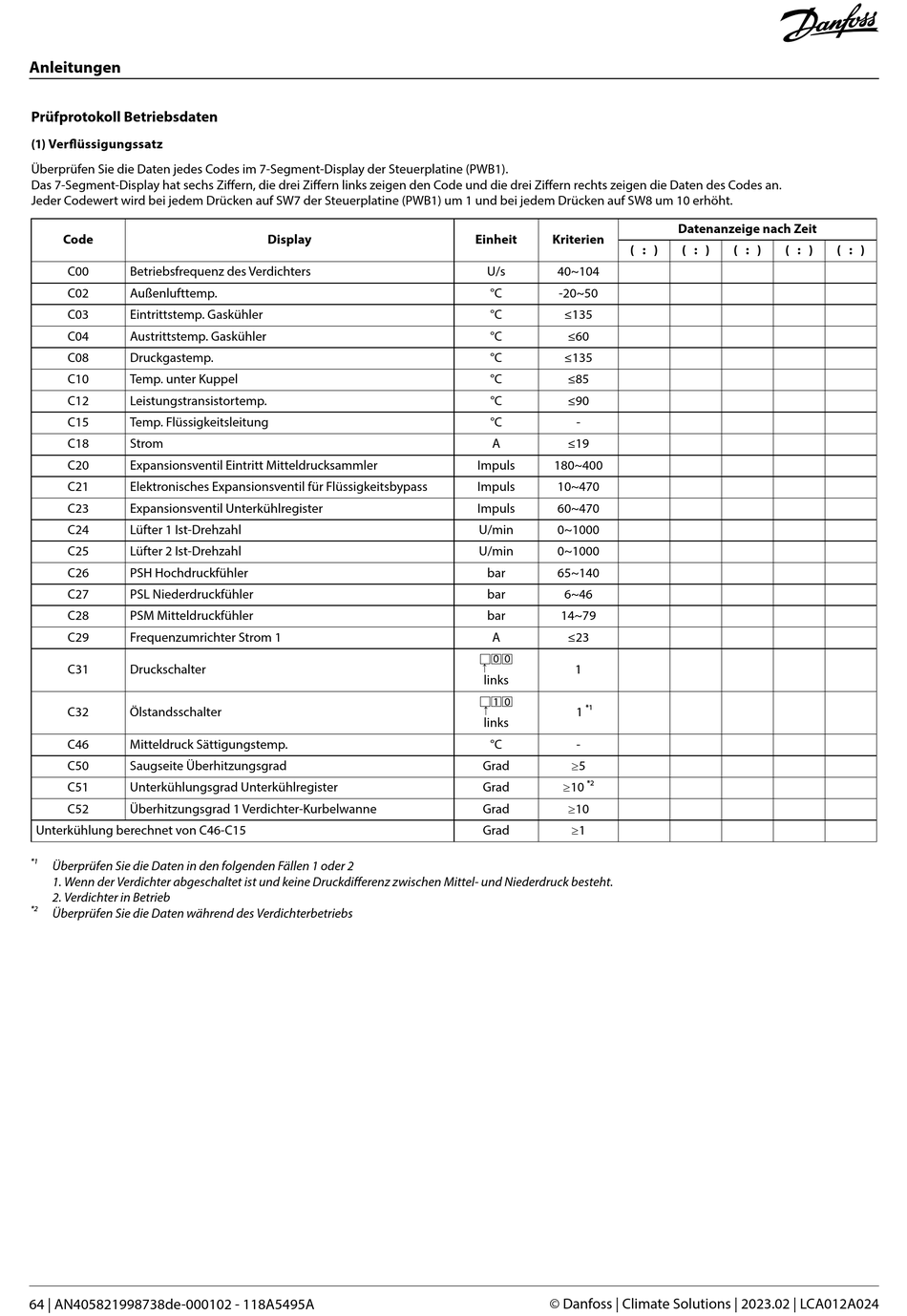

Prüfprotokoll Betriebsdaten
(1) Verflüssigungssatz
Überprüfen Sie die Daten jedes Codes im 7-Segment-Display der Steuerplatine (PWB1).
Das 7-Segment-Display hat sechs Ziffern, die drei Ziffern links zeigen den Code und die drei Ziffern rechts zeigen die Daten des Codes an.
Jeder Codewert wird bei jedem Drücken auf SW7 der Steuerplatine (PWB1) um 1 und bei jedem Drücken auf SW8 um 10 erhöht.
Code
C00 Betriebsfrequenz des Verdichters
C02 Außenlufttemp.
C03 Eintrittstemp. Gaskühler
C04 Austrittstemp. Gaskühler
C08 Druckgastemp.
C10 Temp. unter Kuppel
C12 Leistungstransistortemp.
C15 Temp. Flüssigkeitsleitung
C18 Strom
C20 Expansionsventil Eintritt Mitteldrucksammler
C21 Elektronisches Expansionsventil für Flüssigkeitsbypass
C23 Expansionsventil Unterkühlregister
C24 Lüfter 1 Ist-Drehzahl
C25 Lüfter 2 Ist-Drehzahl
C26 PSH Hochdruckfühler
C27 PSL Niederdruckfühler
C28 PSM Mitteldruckfühler
C29 Frequenzumrichter Strom 1
C31 Druckschalter
C32 Ölstandsschalter
C46 Mitteldruck Sättigungstemp.
C50 Saugseite Überhitzungsgrad
C51 Unterkühlungsgrad Unterkühlregister
C52 Überhitzungsgrad 1 Verdichter-Kurbelwanne
Unterkühlung berechnet von C46-C15
*1
Überprüfen Sie die Daten in den folgenden Fällen 1 oder 2
1. Wenn der Verdichter abgeschaltet ist und keine Druckdifferenz zwischen Mittel- und Niederdruck besteht.
2. Verdichter in Betrieb
*2
Überprüfen Sie die Daten während des Verdichterbetriebs
64 | AN405821998738de-000102 - 118A5495A
Display Einheit Kriterien
( : )
U/s 40~104
°C -20~50
°C ≤135
°C ≤60
°C ≤135
°C ≤85
°C ≤90
°C -
A ≤19
Impuls 180~400
Impuls 10~470
Impuls 60~470
U/min 0~1000
U/min 0~1000
bar 65~140
bar 6~46
bar 14~79
A ≤23
0 0
 
↑
1
links
1 0
 
↑ *1
1
links
°C -
Grad
≥5
*2
Grad
≥10
Grad
≥10
Grad
≥1
© Danfoss | Climate Solutions | 2023.02 | LCA012A024
Datenanzeige nach Zeit
( : ) ( : ) ( : ) ( : )
