Vorsicht bei der Installation des Verflüssigungssatzes

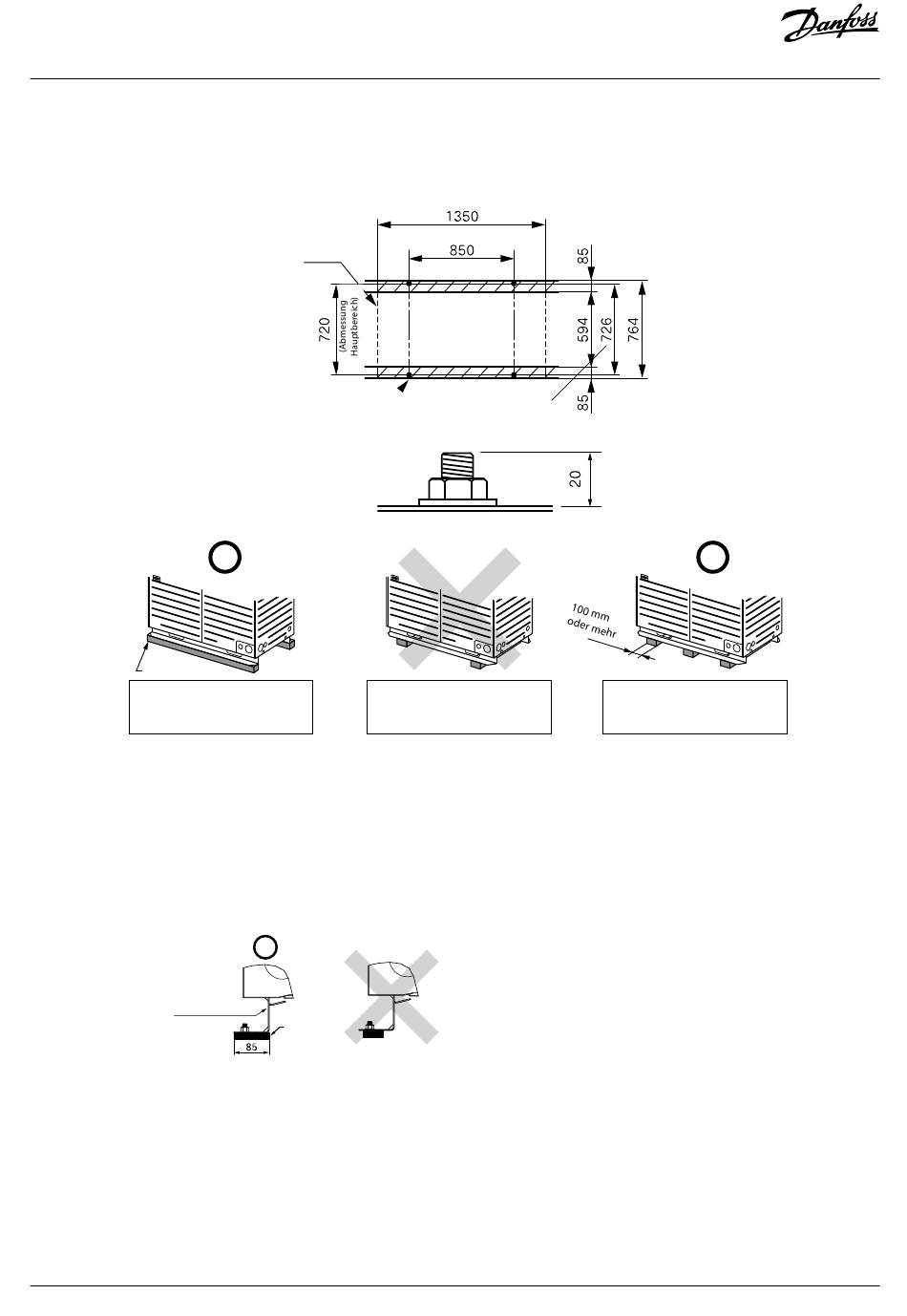

1. Position der Ankerschrauben
• Stellen Sie sicher, dass die Füße der Kältemaschine mit vier Ankerschrauben (M10) befestigt sind. Die optimale Höhe der Schraube über der Oberfläche
beträgt 20 mm.
Untergrund
Im Normalfall wird
der Träger wie oben gezeigt
bereitgestellt.
Abb. 8
2. Träger
• Stellen Sie sicher, dass die Festigkeit und Ebenheit des Fundaments Vibrationen und Geräusche verhindern kann.
• Das Fundament muss größer sein als die schattierten Bereiche in den obigen Abbildungen (größer als die Vorderseite der Befestigungsbeine
des Verflüssigungssatzes).
• Das Fundament muss in seitlicher Richtung des Verflüssigungssatzes verlaufen, wie oben dargestellt (in Richtung der Breite von 1.350 mm).
• Befestigen Sie den Verflüssigungssatz sicher, sodass er nicht durch Erdbeben oder plötzliche Windböen umkippen kann.
3. Gummidämpfer
• Die Größe des Gummidämpfers muss den gesamten unteren Bereich des Befestigungsfußes tragen können. (Siehe folgende Abbildung.)
Kältemaschine
Abb. 9
HINWEIS:
a) Montieren Sie den Gummidämpfer so, dass er den gesamten unteren Bereich des Befestigungsfußes des Verflüssigungssatzes stützt.
b) Es ist unzulässig, dass der untere Bereich des Befestigungsfußes teilweise über den Gummidämpfer herausragt oder nur teilweise durch den Gummi-
dämpfer gestützt wird.
4. Bereitstellung in schneereicher Region
Sorgen Sie in schneereichen Regionen für folgende Maßnahmen, damit der Lufteintritt und -austritt und der Boden der Grundplatte nicht eingeschneit
werden.
1. Installieren Sie das Außengerät auf einem Ständer, der höher ist als die erwartete Schneefläche.
2. Installieren Sie die Einheit unter einem Dachvorsprung oder einem Schneedach (bauseits).
10 | AN405821998738de-000102 - 118A5495A
(Abmessung Hauptbereich)
Einheit
Z
Y
X
Position Ankerschraube
•
Abmessung Ankerschraube
( Kennzeichnung)
Vermeiden Sie eine Ausrichtung der
Unterlage wie oben gezeigt.
Gummi-
dämpfer
Z
Y
X
(Abmessung
Ankerschraube)
• Alle Abmessungen in mm, wenn nicht anders angegeben.
© Danfoss | Climate Solutions | 2023.02 | LCA012A024
Fügen Sie in der Mitte eine Unterlage
hinzu, um eine Durchbiegung zu
verhindern
