6. Hochdruck-Überschwingschutz (Überlastregelung)
Diese Regelung unterdrückt einen übermäßigen Anstieg des Hochdrucks (HD).
Wenn der erkannte Hochdruck (HP) einen voreingestellten Wert überschreitet, wird der Frequenzausgang geregelt.
Begrenzung der Ausgangsfrequenz
Erzwungene Frequenzminderung .............................. Startwert: 116 bar, Auslösewert: 113 bar
Stopp durch Drucküberschwingen
Hochdruckschalter ............................................................ Einstellwert: 140 bar
Standard

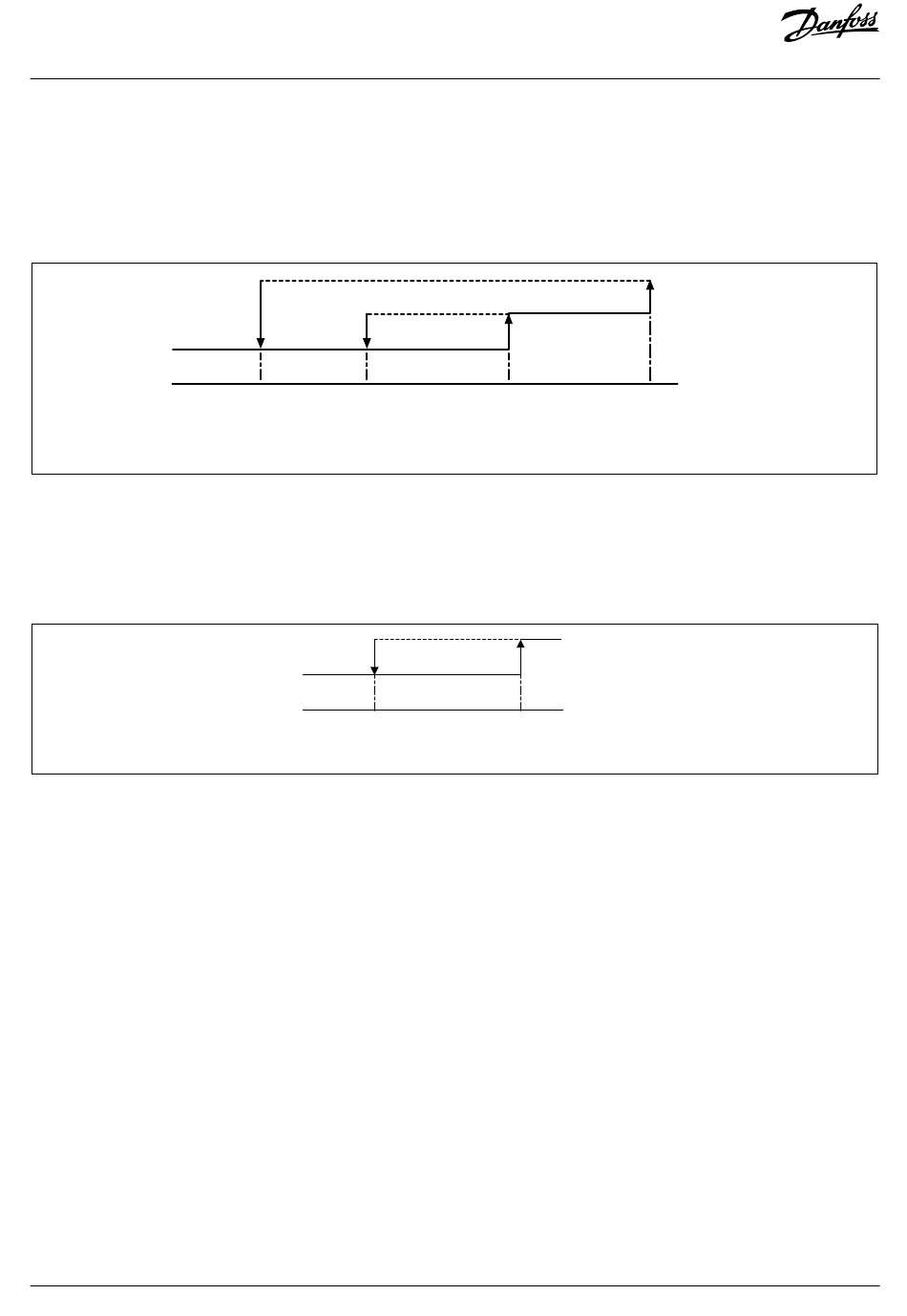

Abb. 28
Untere Grenze der erzwungenen Frequenzminderung: 40 U/s
7. Überstromschutz (Überlastregelung)
Diese Regelung vermeidet einen übermäßigen Anstieg des Betriebsstroms des Verdichters. Wenn der erkannte Sekundärstrom des Frequenzumrichters
den voreingestellten Wert überschreitet, wie unten gezeigt, wird die Ausgangsfrequenz durch die Steuerplatine des Verflüssigungssatzes begrenzt.
Begrenzung der Ausgangsfrequenz
Erzwungene Frequenzminderung ... Startwert: 23 A, Auslösewert: 22 A
Abb. 29
8. Überhitzungsschutz für Druckgastemperatur (Überlastregelung)
Wenn die Druckgas-Temperatur eines Verdichters zu hoch wird, wird der Öffnungsgrad des Flüssigkeitsbypassventils erweitert, um die hohe
Druckgastemperatur des Verdichters herunter zu kühlen. Dazu wird der 2-Phasen-Durchfluss (Flüssigkeit/Gas) am Gaskühleraustritt zur Mitteldruck-
einspritzung des Verdichters umgangen. Wenn die Druckseite eine Temperatur von 135 °C überschreitet, wird die Verdichterfrequenz verringert.
• Wenn die Heißgastemperatur (Td) auf 150 °C ansteigt, selbst wenn diese Regelung eingeschaltet ist, wird der Verflüssigungssatz mit dem Wiederholstopp
angehalten.
Nach dem 5. Wiederholungsstopp wird die Maschine mit dem Fehlerstopp dauerhaft angehalten.
(Alarmcode „E36" wird angezeigt.)
32 | AN405821998738de-000102 - 118A5495A
(zeigt den Alarmcode „E40" an.)
90 113
Freigabewert
erzwungene
Frequenzminderung
Standard
22 (A)
Nach 3 Minuten
116
Startwert Fehlerstopp durch
erzwungene Hochdruckschalter
Frequenzminderung
23 (A)
Startwert erzwungene
Frequenzminderung
© Danfoss | Climate Solutions | 2023.02 | LCA012A024
Fehlerstopp
140 bar
