Befestigungsband Für Signalkabel; Befüllung Des Systems - Danfoss Optyma iCO2 Anleitungen

Anleitungen
Schnittstellenkarte

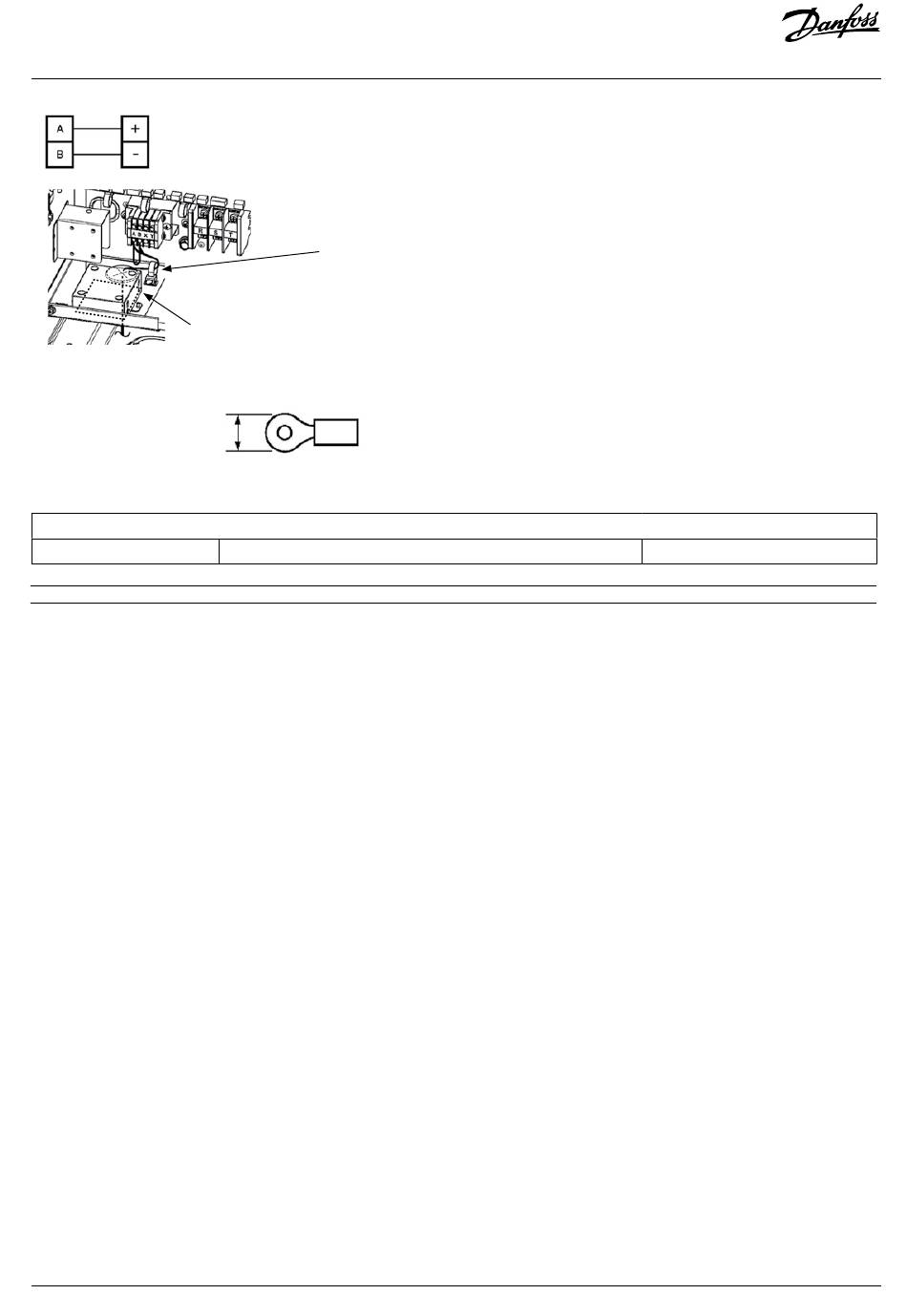

Abb. 24
• Verbinden Sie es mit der Klemmleiste mithilfe des M3,5-Crimpanschlusses, wie in der Abbildung unten dargestellt.
7 mm oder weniger
• Verwenden Sie einen geeigneten Schraubendreher, um die Klemmenschrauben festzuziehen. Ein zu festes Anziehen kann die Schrauben beschädigen.
Das Anzugsdrehmoment der Schraube finden Sie in der Tabelle unten.
M3,5
8 – Befüllung des Systems
• Nehmen Sie den Verdichter niemals unter Vakuum in Betrieb. Lassen Sie den Verdichter ausgeschaltet.
• Verwenden Sie ausschließlich das Kältemittel, auf das der Verflüssigungssatz ausgelegt ist.
• Vakuum mit 7 - 10 bar CO2-Dampf brechen.
• Füllen Sie dann das Kältemittel in flüssiger Phase durch den Mitteldruck-Füllanschluss ein.
• Die Anlage wird dann weiter befüllt, bis die Installation beim Betrieb einen stabilen Nennzustand erreicht hat.
• Lassen Sie den Einfüllstutzen niemals an den Kreislauf angeschlossen.
© Danfoss | Climate Solutions | 2023.02 | LCA012A024
Die Einstellung des Drehschalters (SW1:0, SW2:1) auf der Schnittstellenkarte
ist bei Auslieferung „01". Dies ist die Nummer der Slave-Adresse.
Stellen Sie den DIP-Schalter SW3-4 der Schnittstellenkarte auf ON.
Befestigungsband für Signalkabel
-Fixieren Sie das Signalkabel sorgfältig, um den Anschluss an die Klemmleiste vor externer
Krafteinwirkung zu schützen.
-Länge des Signalkabels vor der Befestigung ausreichend bemessen.
Abb. 25
Drehmoment (Nm)
Klemmleiste Stromkabel/Signalkabel 0,68~0,82
118A5495A - AN405821998738de-000102 | 23
