3. Con la piattaforma mobile completamente abbassa-
ta ed il perno del cilindro nella posizione mostrata
in figura, verificare che il supporto tubolare della
piattaforma mobile si trovi al di sotto del rullo della
piattaforma a rulli fissa.
1
2

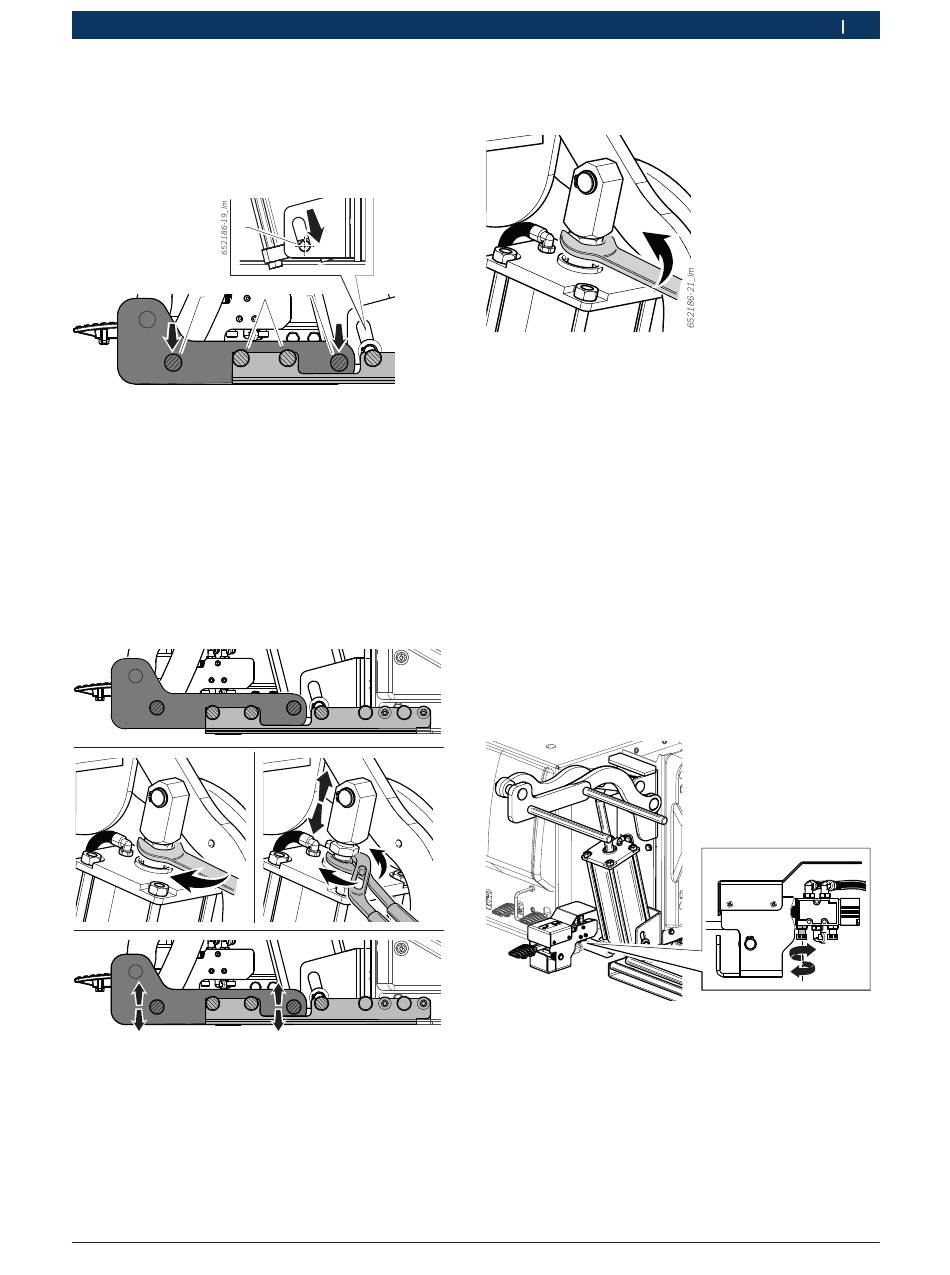

Fig. 19: Condizioni operative ottimali
1 Perno del cilindro
2 Supporto tubolare piattaforma mobile
3 Rullo piattaforma a rulli fissa
i
Se questa condizione operativa non è verificata, pro-
cedere alla regolazione della corsa del cilindro.
4. Con la piattaforma mobile posizionata come in figu-
ra, allentare il dado di serraggio e agire sullo stelo
del cilindro fino ad ottenere la posizione desiderata
per il supporto tubolare della piattaforma mobile.
652186-20_Im
Fig. 20: Regolazione della corsa del cilindro
Robert Bosch GmbH
3 2
Prima messa in funzione | TSL 230 | 95
5. Serrare il dado a battuta contro la forcella del cilin-
dro.
Fig. 21: Fissaggio regolazione della corsa del cilindro
4.5.2 Regolazione tempo di salita e discesa
L'utilizzo in condizione di sicurezza per l'accessorio di
sollevamento TSL 230 prevede un tempo di salita/di-
scesa in condizioni di assenza di carico pari a 2,5 sec.
!
Il costruttore non risponde di danni a cose o perso-
ne dovuto all'utilizzo in condizioni operative differen-
ti da quanto indicato.
Per regolare il tempo di salita/discesa di TSL 230
procedere come segue:
1. Agire sulla pedaliera di comando e portare la piatta-
forma mobile in posizione di massima apertura del
cilindro.
2. Prestando molta attenzione, agire sul regolatore di
flusso presente sulla pedaliera di comando come
mostrato in figura.
Fig. 22: Regolazione della velocità di discesa
3. Successivamente azionare la discesa dell' accessorio
di sollevamento e verificare che il tempo di discesa
sia pari a 2,5 sec.
4. Ripetere l'operazione se necessario.
