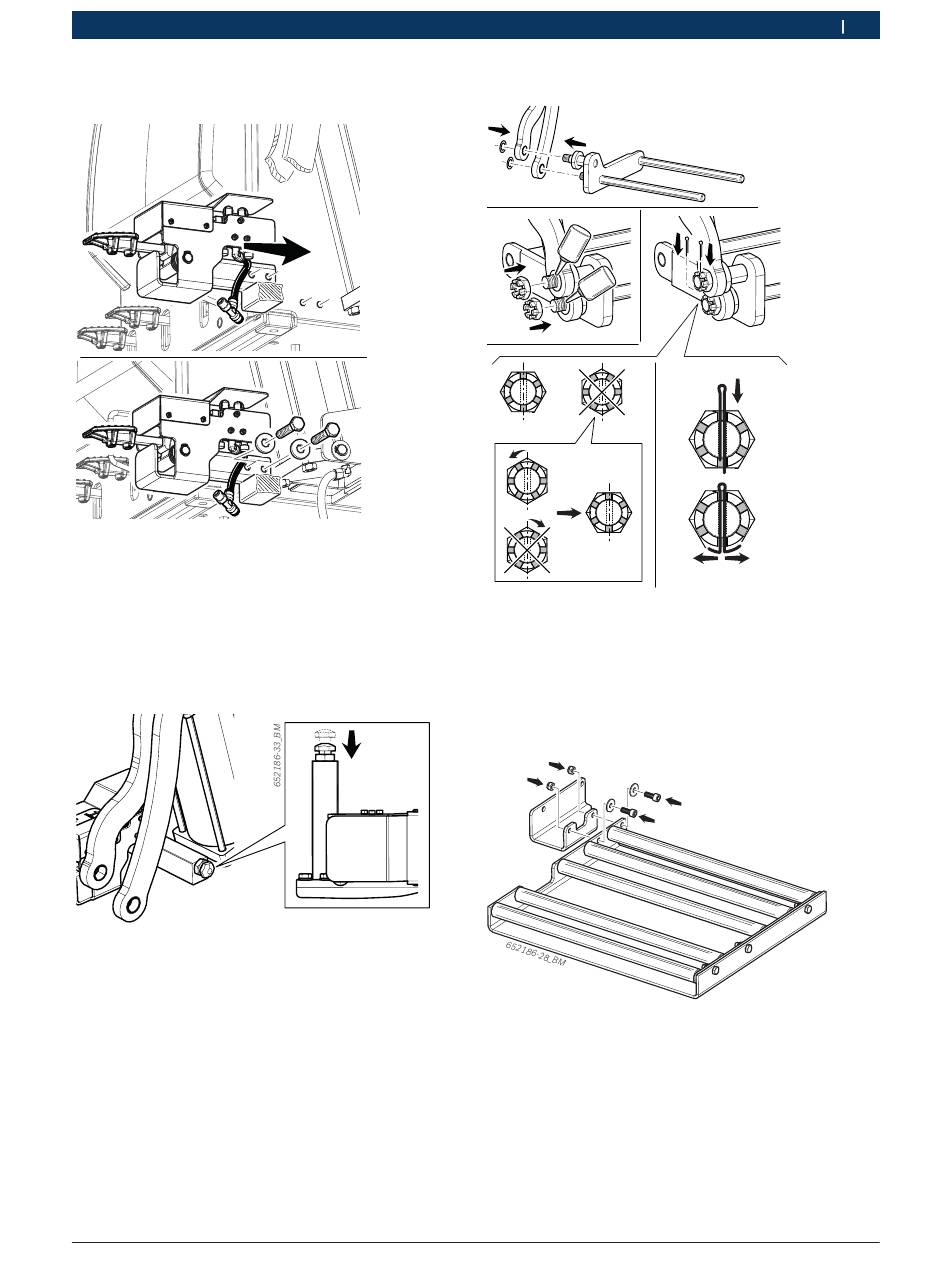

7. Przymocować pedał serujący, jak pokazano na poniż-
szej ilustracji.
652186-09_Im
Rys. 5:
Pozycjonowanie pedału sterującego
i
Ewentualne nierówności podłoża wyrównać za po-
mocą metalowych elementów dystansowych.
8. Upewnić się, że śruba jest ustawiona tak, jak poka-
zano na poniższej ilustracji.
Rys. 6:
Pozycjonowanie śruby zabezpieczającej
9. Chwycić platformę ruchomą i przymocować ją do
dźwigni głównej oraz dźwigni dodatkowej, jak poka-
zano na poniższej ilustracji.
10. Przed dociągnięciem nakrętki nanieść środek do
zabezpieczania gwintów.
Robert Bosch GmbH
Pierwsze uruchomienie | TSL 230 | 231
11. Ustawić zawleczkę.
652186-11_Im
Rys. 7:
Montaż platformy ruchomej
12. Wyciągnąć z opakowania zespół nieruchomej platfor-
my rolkowej.
13. Zamontować wstępnie pałąk mocujący na nierucho-
mej platformie rolkowej, jak pokazano na poniższej
ilustracji.
Rys. 8:
Montaż wstępny nieruchomej platformy rolkowej
pl
|
1 695 105 604
2016-01-12
