3. Ved komplet sænket bevægelige platform, og hvis cy-
linderbolten befinder sig i den afbildte position, skal
det sikres, at den rørformede holder af den bevæ-
gelige platform befinder sig under den faststående
rulleplatform.
1
2

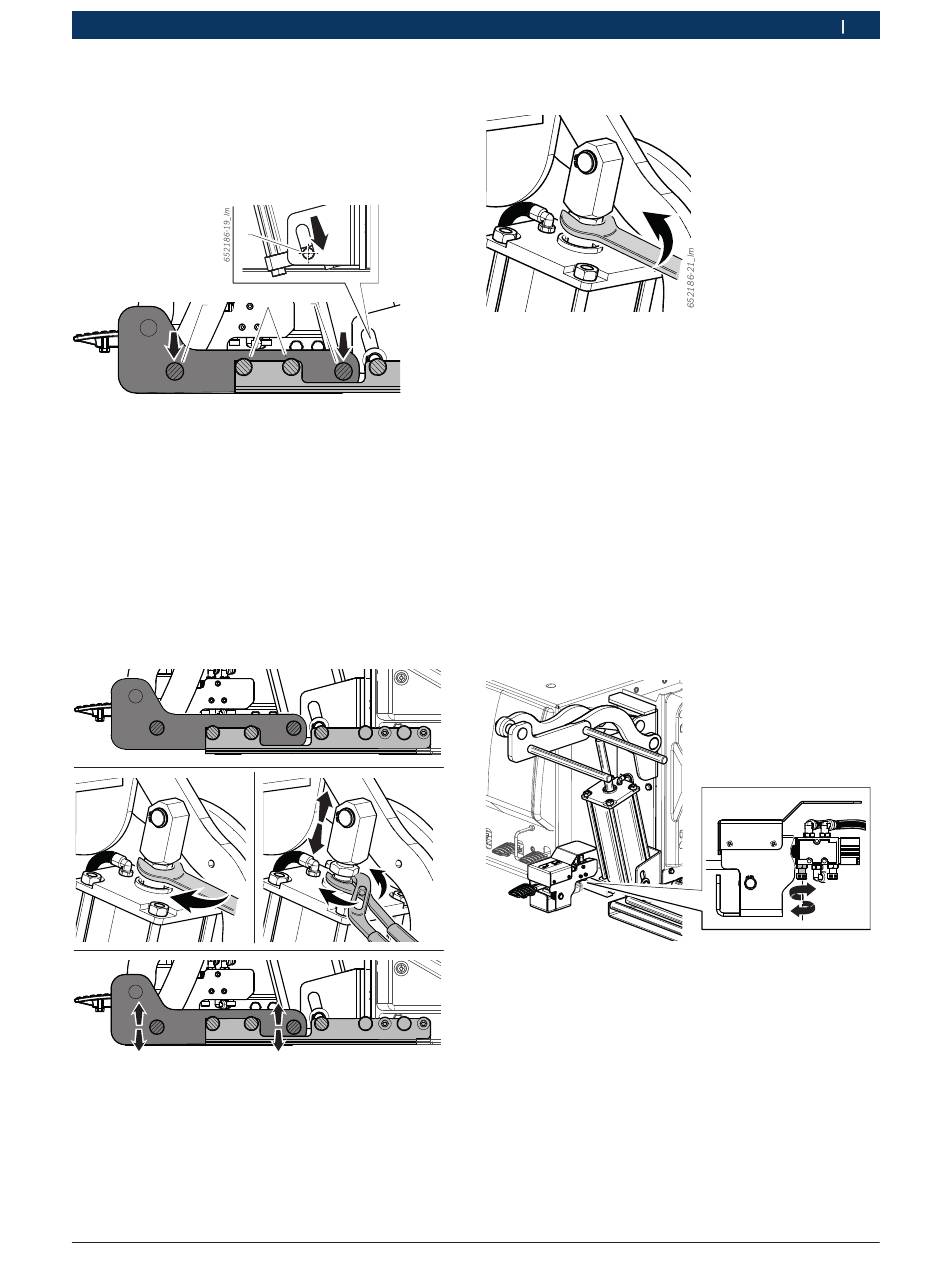

Fig. 19:
Optimale driftsbetingelser
1 cylinderbolt
2 rørformet holder på den bevægelige platform
3 rulle på den faststående rulleplatform
i
Hvis denne driftsbetingelse ikke foreligger, skal cylin-
derslaget indstilles.
4. Hvis den bevægelige platform er positioneret som
vist på billedet, løsnes spændemøtrikken og cylin-
derstangen forskydes, til den ønskede position for
den rørformede holder for den bevægelige platform
er nået.
652186-20_Im
Fig. 20:
Indstilling af cylinderslaget
Robert Bosch GmbH
3
2
Første ibrugtagning | TSL 230 | 195
5. Spænd møtrikken til anslag på cylindergaflen.
Fig. 21:
Sikring af det indstillede cylinderslag
4.5.2
Indstilling af hæve- og sænketid
For den sikre anvendelse af TSL 230 løfteanordnin-
gen er en hæve-/sænketid uden last på 2,5 sec nødven-
dig.
!
Producenten er ikke ansvarlig for materielle eller
personskader, der opstår som følge af anvendelse
under andre end de angivne driftsbetingelser.
Gør følgende for at indstille hæve-/sænketiden for
TSL 230:
1. Aktiver drivpedalen og bring den bevægelige plat-
form i positionen for den maks. cylinderåbning.
2. Aktiver forsigtigt strømregulatoren på styrepedalen,
som vist på billedet.
Fig. 22:
Indstilling af sænkehastighed
3. Derefter aktiveres sænkebevægelsen på løfteanord-
ningen og det sikres, at sænketiden er 2,5 sec.
4. Gentag processen om nødvendig.
da
|
1 695 105 604
2016-01-12
