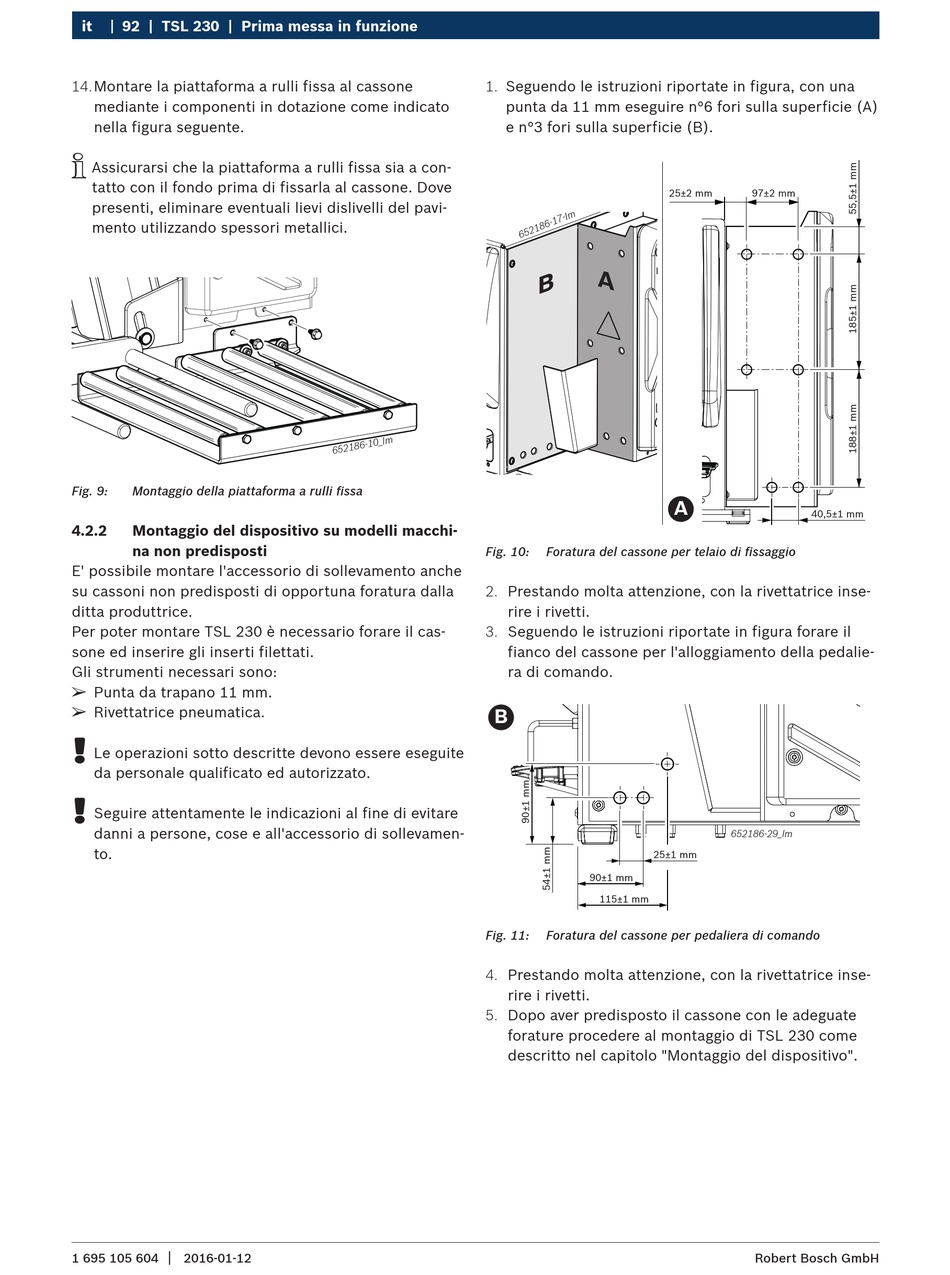

92 | TSL 230 | Prima messa in funzione
14. Montare la piattaforma a rulli fissa al cassone
mediante i componenti in dotazione come indicato
nella figura seguente.
i
Assicurarsi che la piattaforma a rulli fissa sia a con-
tatto con il fondo prima di fissarla al cassone. Dove
presenti, eliminare eventuali lievi dislivelli del pavi-
mento utilizzando spessori metallici.
Fig. 9:
Montaggio della piattaforma a rulli fissa
4.2.2
Montaggio del dispositivo su modelli macchi-
na non predisposti
E' possibile montare l'accessorio di sollevamento anche
su cassoni non predisposti di opportuna foratura dalla
ditta produttrice.
Per poter montare TSL 230 è necessario forare il cas-
sone ed inserire gli inserti filettati.
Gli strumenti necessari sono:
¶
Punta da trapano 11 mm.
¶
Rivettatrice pneumatica.
!
Le operazioni sotto descritte devono essere eseguite
da personale qualificato ed autorizzato.
!
Seguire attentamente le indicazioni al fine di evitare
danni a persone, cose e all'accessorio di sollevamen-
to.
|
1 695 105 604
2016-01-12
1. Seguendo le istruzioni riportate in figura, con una
punta da 11 mm eseguire n°6 fori sulla superficie (A)
e n°3 fori sulla superficie (B).
Fig. 10:
Foratura del cassone per telaio di fissaggio
2. Prestando molta attenzione, con la rivettatrice inse-
rire i rivetti.
3. Seguendo le istruzioni riportate in figura forare il
fianco del cassone per l'alloggiamento della pedalie-
ra di comando.
B
25±1 mm
90±1 mm
115±1 mm
Fig. 11:
Foratura del cassone per pedaliera di comando
4. Prestando molta attenzione, con la rivettatrice inse-
rire i rivetti.
5. Dopo aver predisposto il cassone con le adeguate
forature procedere al montaggio di TSL 230 come
descritto nel capitolo "Montaggio del dispositivo".
25±2 mm
97±2 mm
A
40,5±1 mm
652186-29_Im
