3.4 Kuvaus - TSL 230
Viite
Laitteessa TSL 230 on pyöriviä, liikkuvia ja
liikutettuja osia, jotka voivat aiheuttaa esim.
vammoja sormiin tai käsivarsiin.
9
5
6
7

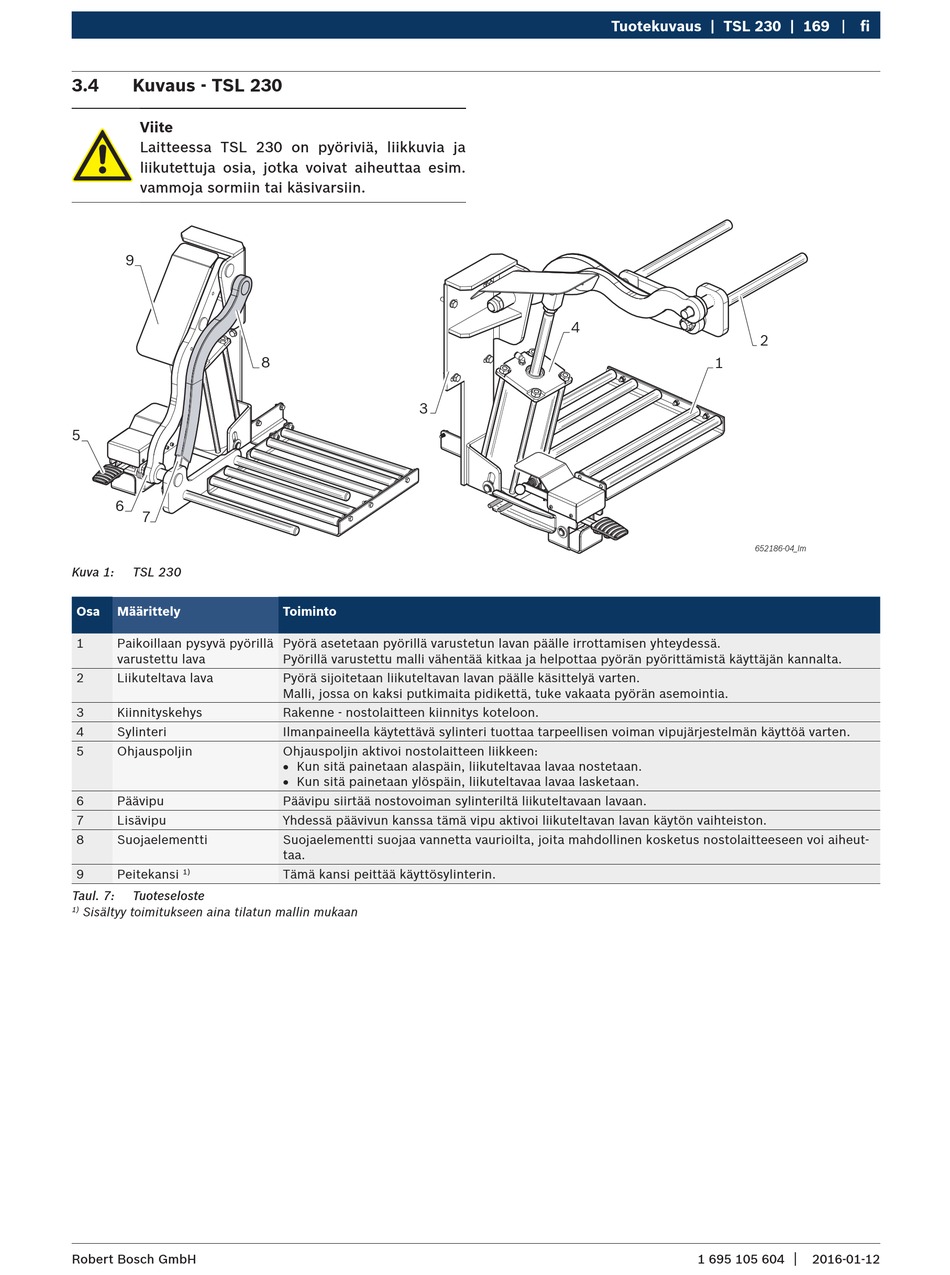

Kuva 1: TSL 230
Osa Määrittely
1 Paikoillaan pysyvä pyörillä
varustettu lava
2 Liikuteltava lava
3 Kiinnityskehys
4 Sylinteri
5 Ohjauspoljin
6 Päävipu
7 Lisävipu
8 Suojaelementti
9 Peitekansi
1)
Taul. 7: Tuoteseloste
Sisältyy toimitukseen aina tilatun mallin mukaan
1)
Robert Bosch GmbH
8
3
Toiminto
Pyörä asetetaan pyörillä varustetun lavan päälle irrottamisen yhteydessä.
Pyörillä varustettu malli vähentää kitkaa ja helpottaa pyörän pyörittämistä käyttäjän kannalta.
Pyörä sijoitetaan liikuteltavan lavan päälle käsittelyä varten.
Malli, jossa on kaksi putkimaita pidikettä, tuke vakaata pyörän asemointia.
Rakenne - nostolaitteen kiinnitys koteloon.
Ilmanpaineella käytettävä sylinteri tuottaa tarpeellisen voiman vipujärjestelmän käyttöä varten.
Ohjauspoljin aktivoi nostolaitteen liikkeen:
R Kun sitä painetaan alaspäin, liikuteltavaa lavaa nostetaan.
R Kun sitä painetaan ylöspäin, liikuteltavaa lavaa lasketaan.
Päävipu siirtää nostovoiman sylinteriltä liikuteltavaan lavaan.
Yhdessä päävivun kanssa tämä vipu aktivoi liikuteltavan lavan käytön vaihteiston.
Suojaelementti suojaa vannetta vaurioilta, joita mahdollinen kosketus nostolaitteeseen voi aiheut-
taa.
Tämä kansi peittää käyttösylinterin.
Tuotekuvaus | TSL 230 | 169
4
1
1 695 105 604
fi
