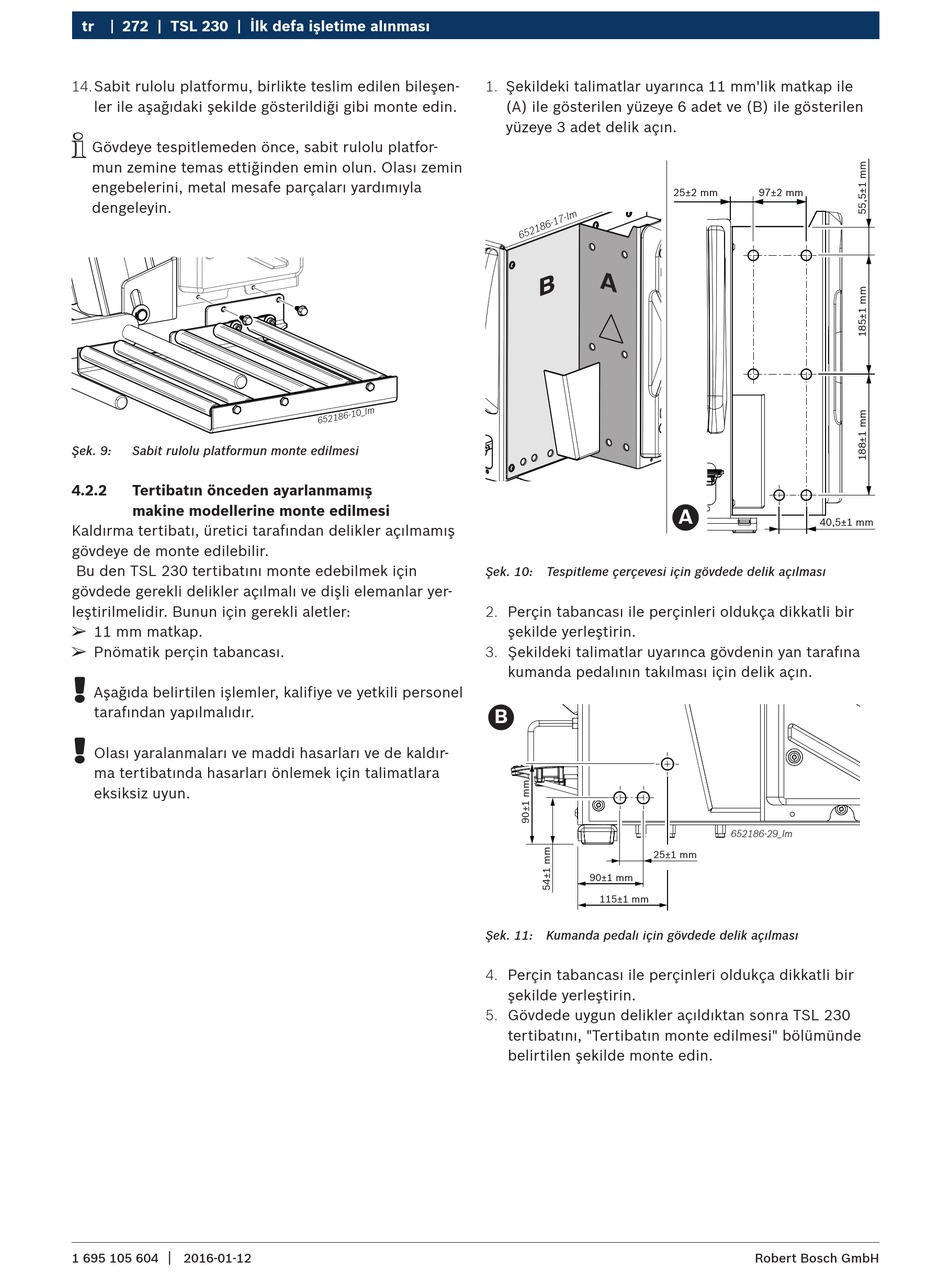

tr 272 | TSL 230 | İlk defa işletime alınması
14. Sabit rulolu platformu, birlikte teslim edilen bileşen-
ler ile aşağıdaki şekilde gösterildiği gibi monte edin.
i
Gövdeye tespitlemeden önce, sabit rulolu platfor-
mun zemine temas ettiğinden emin olun. Olası zemin
engebelerini, metal mesafe parçaları yardımıyla
dengeleyin.
Şek. 9: Sabit rulolu platformun monte edilmesi
4.2.2 Tertibatın önceden ayarlanmamış
makine modellerine monte edilmesi
Kaldırma tertibatı, üretici tarafından delikler açılmamış
gövdeye de monte edilebilir.
Bu den TSL 230 tertibatını monte edebilmek için
gövdede gerekli delikler açılmalı ve dişli elemanlar yer-
leştirilmelidir. Bunun için gerekli aletler:
¶
11 mm matkap.
¶
Pnömatik perçin tabancası.
!
Aşağıda belirtilen işlemler, kalifiye ve yetkili personel
tarafından yapılmalıdır.
!
Olası yaralanmaları ve maddi hasarları ve de kaldır-
ma tertibatında hasarları önlemek için talimatlara
eksiksiz uyun.
|
1 695 105 604 2016-01-12
1. Şekildeki talimatlar uyarınca 11 mm'lik matkap ile
(A) ile gösterilen yüzeye 6 adet ve (B) ile gösterilen
yüzeye 3 adet delik açın.
Şek. 10: Tespitleme çerçevesi için gövdede delik açılması
2. Perçin tabancası ile perçinleri oldukça dikkatli bir
şekilde yerleştirin.
3. Şekildeki talimatlar uyarınca gövdenin yan tarafına
kumanda pedalının takılması için delik açın.
B
25±1 mm
90±1 mm
115±1 mm
Şek. 11: Kumanda pedalı için gövdede delik açılması
4. Perçin tabancası ile perçinleri oldukça dikkatli bir
şekilde yerleştirin.
5. Gövdede uygun delikler açıldıktan sonra TSL 230
tertibatını, "Tertibatın monte edilmesi" bölümünde
belirtilen şekilde monte edin.
25±2 mm 97±2 mm
A
40,5±1 mm
