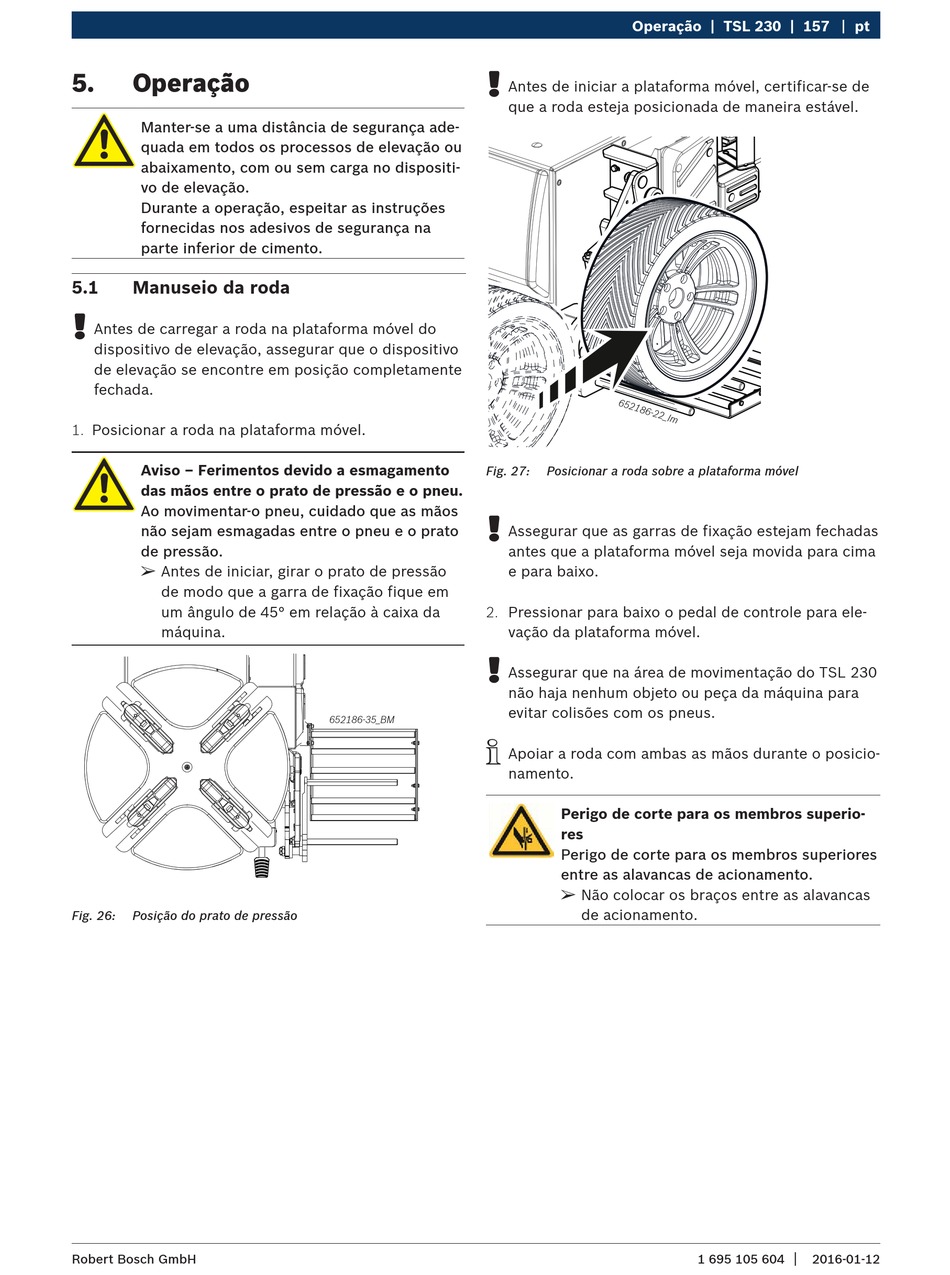

5. Operação
Manter-se a uma distância de segurança ade-
quada em todos os processos de elevação ou
abaixamento, com ou sem carga no dispositi-
vo de elevação.
Durante a operação, espeitar as instruções
fornecidas nos adesivos de segurança na
parte inferior de cimento.
5.1 Manuseio da roda
!
Antes de carregar a roda na plataforma móvel do
dispositivo de elevação, assegurar que o dispositivo
de elevação se encontre em posição completamente
fechada.
1. Posicionar a roda na plataforma móvel.
Aviso – Ferimentos devido a esmagamento
das mãos entre o prato de pressão e o pneu.
Ao movimentar-o pneu, cuidado que as mãos
não sejam esmagadas entre o pneu e o prato
de pressão.
¶
Antes de iniciar, girar o prato de pressão
de modo que a garra de fixação fique em
um ângulo de 45° em relação à caixa da
máquina.
Fig. 26: Posição do prato de pressão
Robert Bosch GmbH
!
Antes de iniciar a plataforma móvel, certificar-se de
que a roda esteja posicionada de maneira estável.
Fig. 27:
!
Assegurar que as garras de fixação estejam fechadas
antes que a plataforma móvel seja movida para cima
e para baixo.
2. Pressionar para baixo o pedal de controle para ele-
vação da plataforma móvel.
!
Assegurar que na área de movimentação do TSL 230
não haja nenhum objeto ou peça da máquina para
evitar colisões com os pneus.
652186-35_BM
i
Apoiar a roda com ambas as mãos durante o posicio-
namento.
Operação | TSL 230 | 157
Posicionar a roda sobre a plataforma móvel
Perigo de corte para os membros superio-
res
Perigo de corte para os membros superiores
entre as alavancas de acionamento.
¶
Não colocar os braços entre as alavancas
de acionamento.
1 695 105 604
pt
|
2016-01-12
