Prima messa in funzione

4.1 Disimballaggio
1. Rimuovere la reggia e le graffe di fissaggio dal pallet
ed il cartone dell'imballo.
i
Dopo il disimballaggio controllare lo stato integro di
TSL 230 e verificare che non vi siano componenti
visibilmente danneggiati. In caso di dubbio non proce-
dere alla messa in funzione e rivolgersi ad un tecnico
specializzato e/o al proprio rivenditore.
2. Prelevare gli accessori standard e il materiale
d'imballaggio dalla cassa di trasporto.
i
Il materiale d'imballaggio va smaltito correttamente
conferendolo ai punti di raccolta predisposti.
4.2

Montaggio del dispositivo

!
Scollegare l'alimentazione elettrica e pneumatica del
monta-smonta pneumatici su cui si desidera monta-
re l'accessorio di sollevamento.
!
L 'installazione dell'accessorio di sollevamento deve
essere effettuata rispettando le indicazioni riportate
nel capitolo "Prima messa in funzione".
!
Il costruttore non risponde di eventuali danni ripor-
tati da cose e/o persone dovuti ad una installazione
differente da quella indicata nel capitolo "Prima
messa in funzione".
4.2.1 Montaggio del dispositivo su modelli macchi-
na predisposti
1. Posizionare TSL 230 a contatto con il cassone del
monta-smonta pneumatici, avendo cura di allineare i
fori tra il telaio di fissaggio TSL 230 e cassone.
2. Fissare il telaio di fissaggio con i componenti in do-
tazione come indicato nella figura seguente.

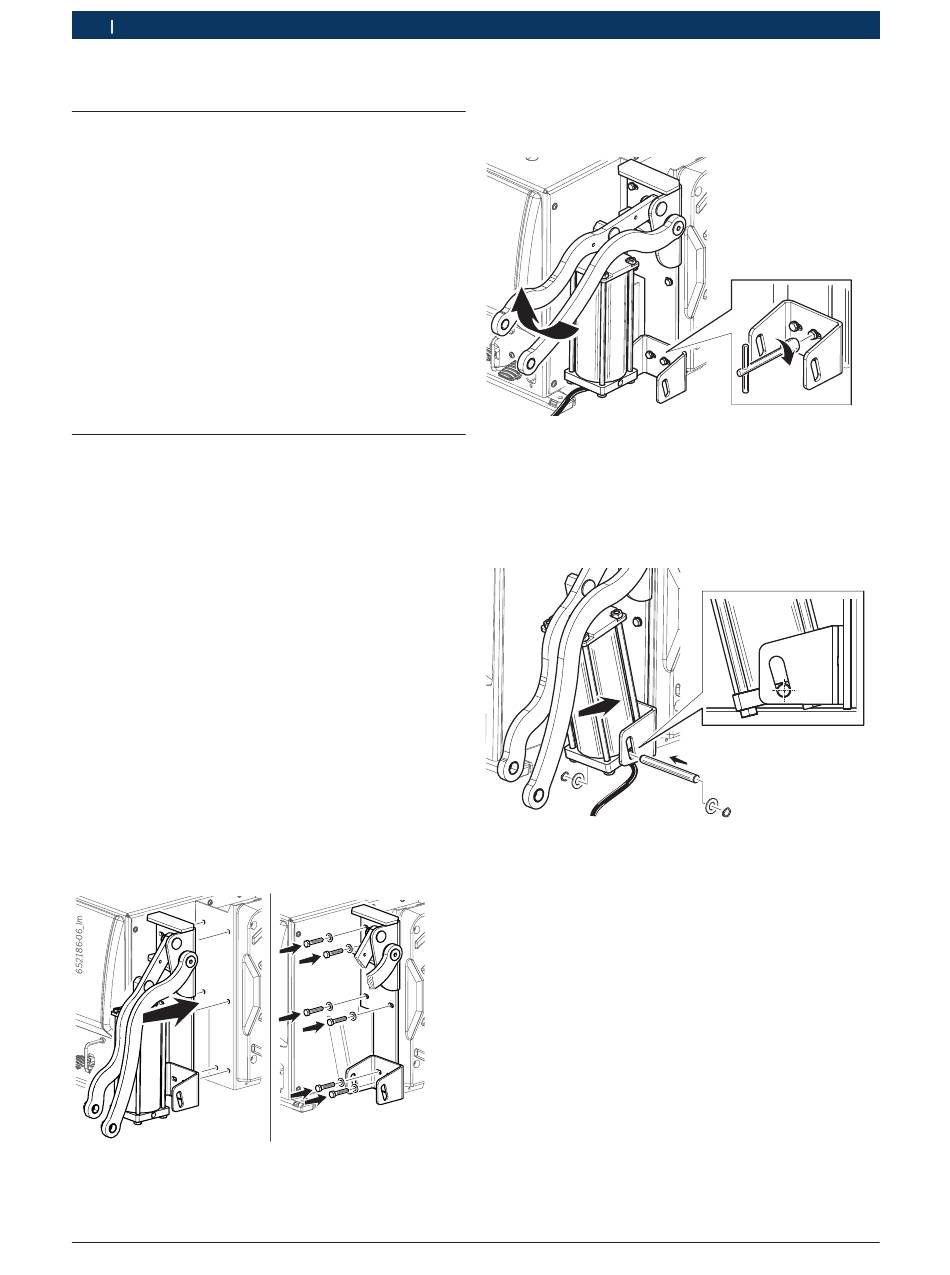

Fig. 2: Posizionamento del telaio di fissaggio
|
1 695 105 604 2016-01-12
3. Per agevolare il serraggio della bulloneria alla base
del telaio di fissaggio sollevare il cilindro per aumen-
tare la visibilità nella zona di manovra.
Fig. 3: Sollevamento del cilindro
4. Riposizionare cautamente il cilindro prestando molta
attenzione a non schiacciare il tubo di collegamento
principale e a non danneggiare il raccordo sottostante.
5. Fissare il cilindro nella sua sede come indicato nella
figura seguente.
Fig. 4: Fissaggio del cilindro
6. Prelevare la pedaliera di comando e posizionarla
in corrispondenza dei fori di fissaggio presenti sul
cassone.
652186-07_Im
652186-08_Im
