4.3 Raccord d'air comprimé
1. Retirer le cache latéral du boîtier.
2. Débrancher le câble de mise à la terre.
1
2

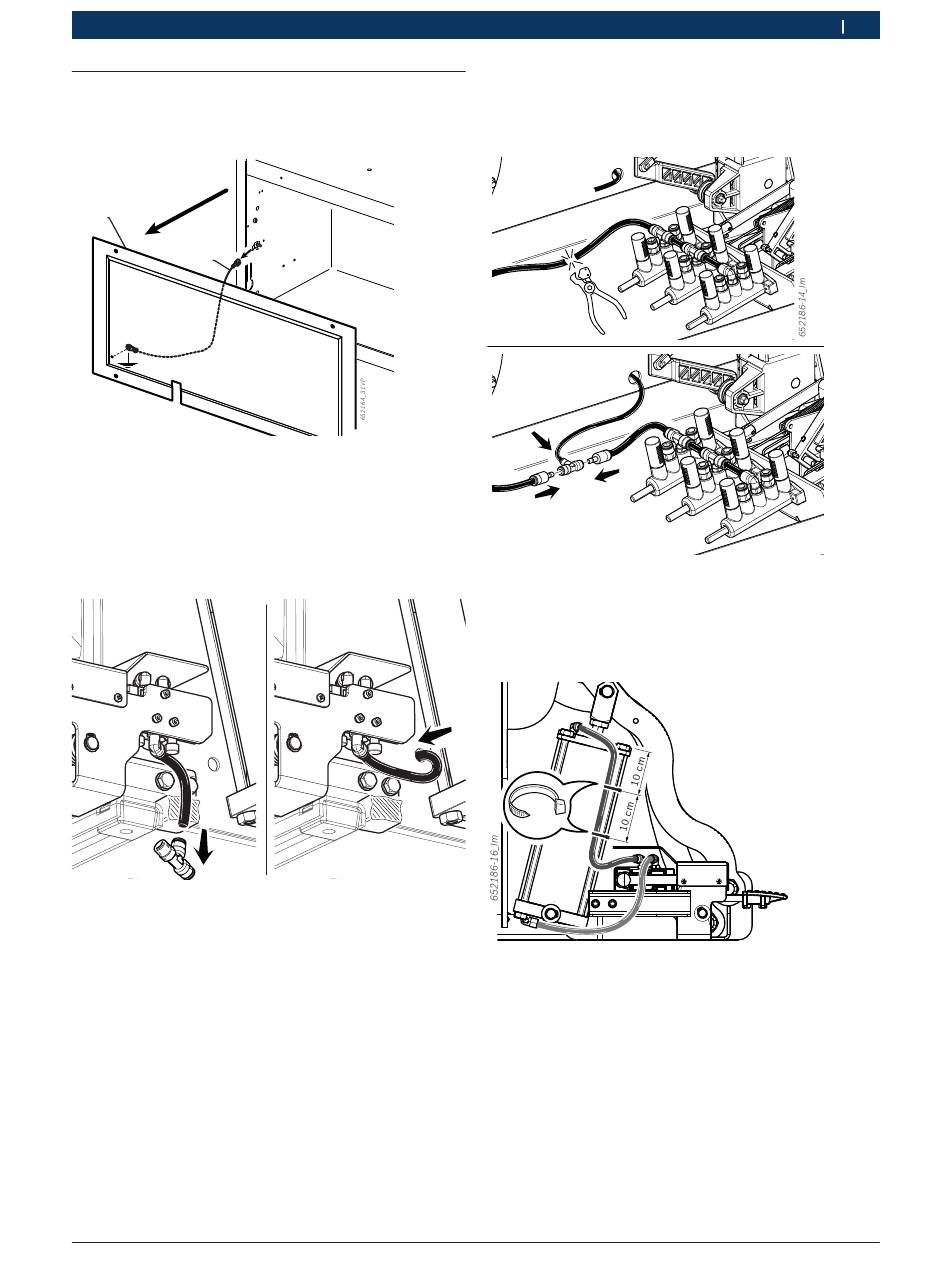

Fig. 12: Retirer le cache latéral.
1 Cache latéral
2 Câble de mise à la terre
3. Débrancher le flexible d'alimentation de la pédale de
commande du raccordement et l'introduire à travers
le trou dans le boîtier.
652186-13_Im
Fig. 13: Passage du flexible à travers le boîtier
Robert Bosch GmbH
Première mise en service | TSL 230 | 53
4. Entailler le flexible d'alimentation de la pédale et
raccorder les flexibles, comme représenté sur la
figure.
Fig. 14: Raccord d'air comprimé sur la pédale
5. Retirer les flexibles du vérin et les raccorder à la
valve de la pédale d'entraînement, comme représen-
té sur la figure.
Fig. 15: Raccord d'air comprimé du vérin
6. Brancher l'alimentation électrique et l'alimentation
en air comprimé de la machine à monter les pneus.
!
Actionner la pédale de commande et s'assurer que
le sens de l'élévation/l'abaissement corresponde à
l'orientation indiquée sur l'autocollant de la pédale.
!
Garantir sinon que le raccord d'air comprimé du
vérin a été réalisé comme susmentionné.
