3.4 TSL 230 的说明
提示
在 TSL 230 上有旋转、移动以及可移动的部件，这
些部件可能会伤及手指和手臂。
9
5
6
7

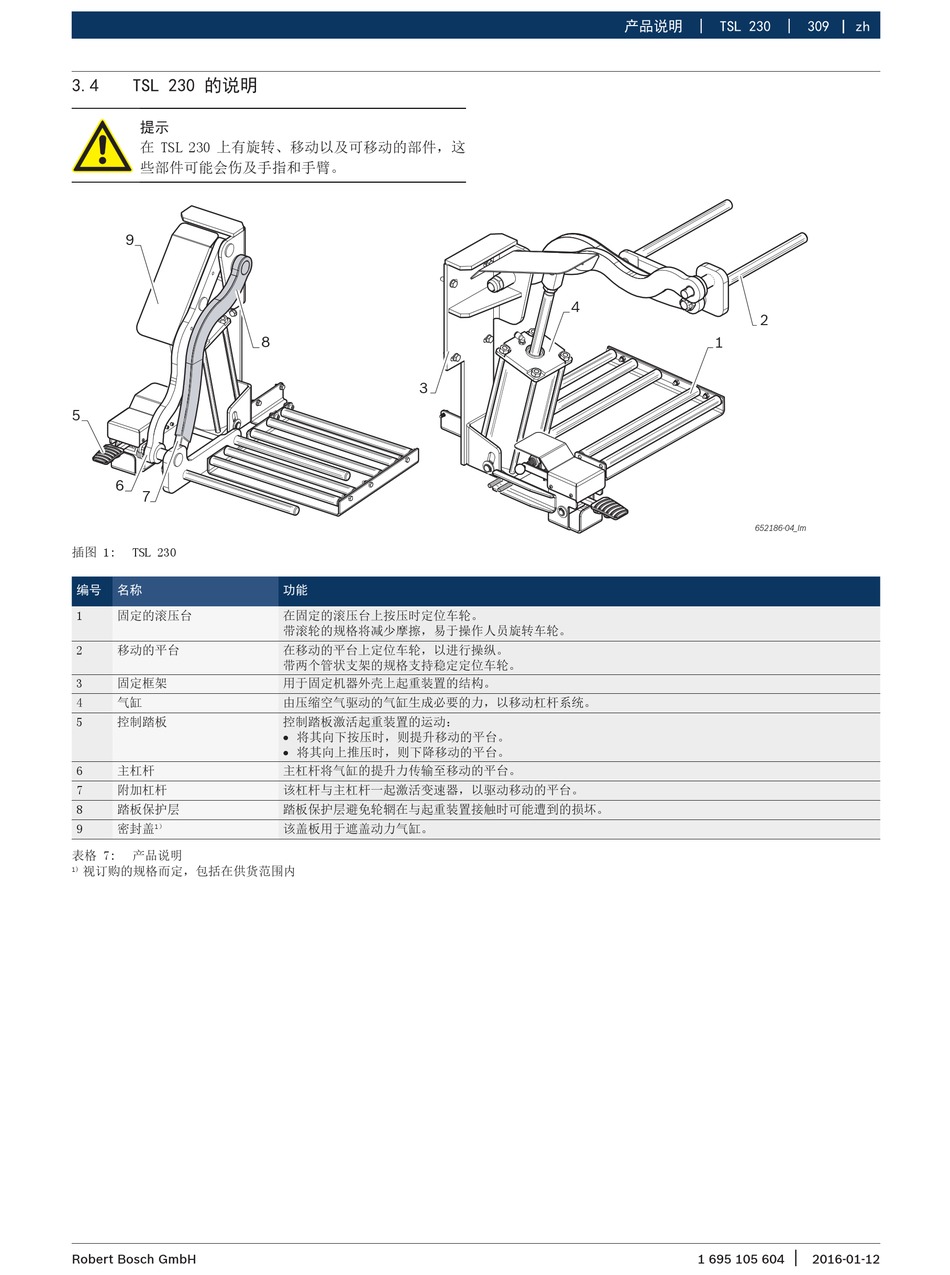

插图 1: TSL 230
编号 名称
1 固定的滚压台
2 移动的平台
3 固定框架
4 气缸
5 控制踏板
6 主杠杆
7 附加杠杆
8 踏板保护层
9 密封盖 1）
表格 7: 产品说明
视订购的规格而定，包括在供货范围内
1)
Robert Bosch GmbH
8
3
功能
在固定的滚压台上按压时定位车轮。
带滚轮的规格将减少摩擦，易于操作人员旋转车轮。
在移动的平台上定位车轮，以进行操纵。
带两个管状支架的规格支持稳定定位车轮。
用于固定机器外壳上起重装置的结构。
由压缩空气驱动的气缸生成必要的力，以移动杠杆系统。
控制踏板激活起重装置的运动：
R 将其向下按压时，则提升移动的平台。
R 将其向上推压时，则下降移动的平台。
主杠杆将气缸的提升力传输至移动的平台。
该杠杆与主杠杆一起激活变速器，以驱动移动的平台。
踏板保护层避免轮辋在与起重装置接触时可能遭到的损坏。
该盖板用于遮盖动力气缸。
