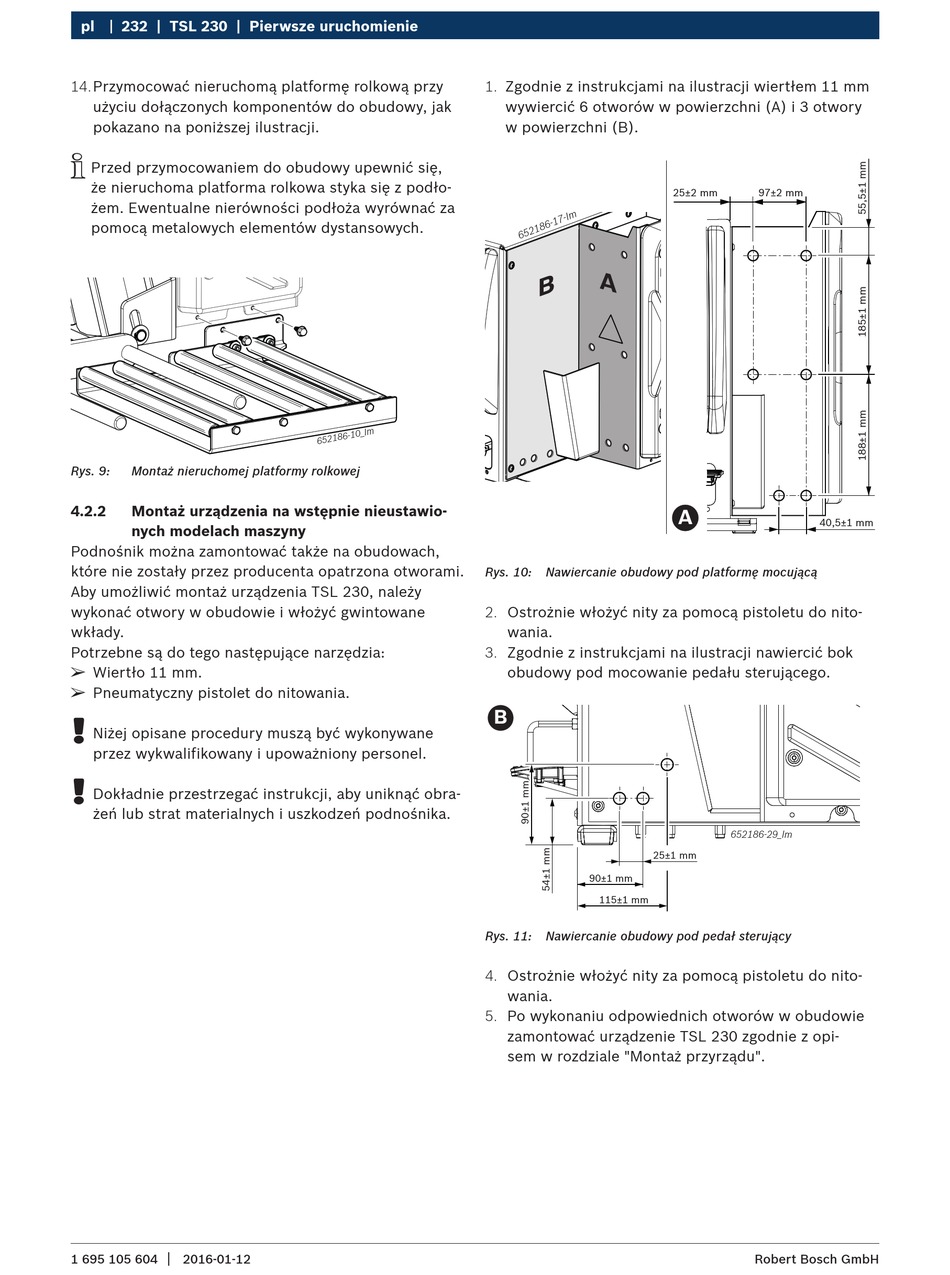

pl 232 | TSL 230 | Pierwsze uruchomienie
14. Przymocować nieruchomą platformę rolkową przy
użyciu dołączonych komponentów do obudowy, jak
pokazano na poniższej ilustracji.
i
Przed przymocowaniem do obudowy upewnić się,
że nieruchoma platforma rolkowa styka się z podło-
żem. Ewentualne nierówności podłoża wyrównać za
pomocą metalowych elementów dystansowych.
Rys. 9: Montaż nieruchomej platformy rolkowej
4.2.2 Montaż urządzenia na wstępnie nieustawio-
nych modelach maszyny
Podnośnik można zamontować także na obudowach,
które nie zostały przez producenta opatrzona otworami.
Aby umożliwić montaż urządzenia TSL 230, należy
wykonać otwory w obudowie i włożyć gwintowane
wkłady.
Potrzebne są do tego następujące narzędzia:
¶
Wiertło 11 mm.
¶
Pneumatyczny pistolet do nitowania.
!
Niżej opisane procedury muszą być wykonywane
przez wykwalifikowany i upoważniony personel.
!
Dokładnie przestrzegać instrukcji, aby uniknąć obra-
żeń lub strat materialnych i uszkodzeń podnośnika.
|
1 695 105 604 2016-01-12
1. Zgodnie z instrukcjami na ilustracji wiertłem 11 mm
wywiercić 6 otworów w powierzchni (A) i 3 otwory
w powierzchni (B).
Rys. 10: Nawiercanie obudowy pod platformę mocującą
2. Ostrożnie włożyć nity za pomocą pistoletu do nito-
wania.
3. Zgodnie z instrukcjami na ilustracji nawiercić bok
obudowy pod mocowanie pedału sterującego.
B
25±1 mm
90±1 mm
115±1 mm
Rys. 11: Nawiercanie obudowy pod pedał sterujący
4. Ostrożnie włożyć nity za pomocą pistoletu do nito-
wania.
5. Po wykonaniu odpowiednich otworów w obudowie
zamontować urządzenie TSL 230 zgodnie z opi-
sem w rozdziale "Montaż przyrządu".
25±2 mm 97±2 mm
A
40,5±1 mm
652186-29_Im
