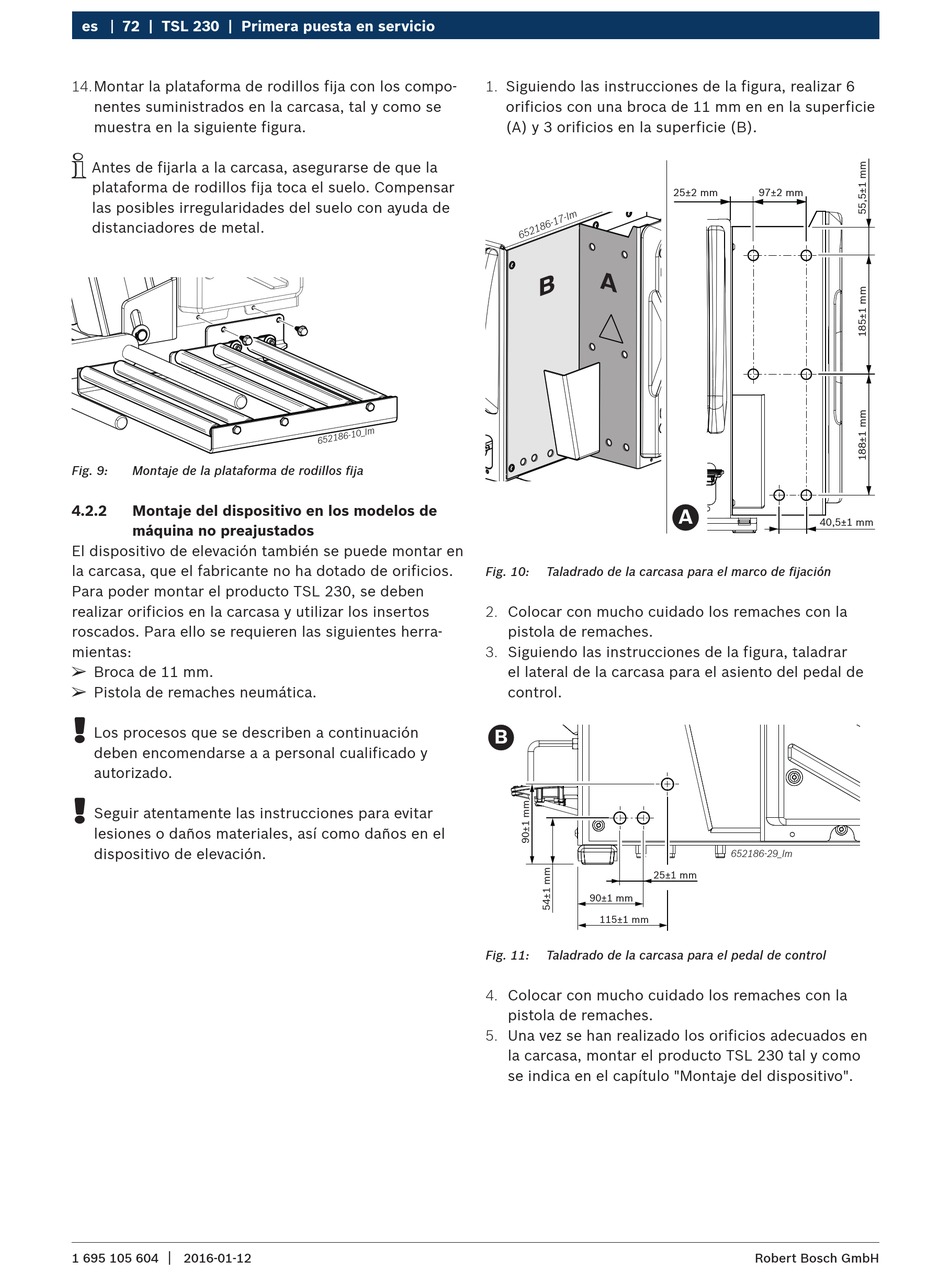

es 72 | TSL 230 | Primera puesta en servicio
14. Montar la plataforma de rodillos fija con los compo-
nentes suministrados en la carcasa, tal y como se
muestra en la siguiente figura.
i
Antes de fijarla a la carcasa, asegurarse de que la
plataforma de rodillos fija toca el suelo. Compensar
las posibles irregularidades del suelo con ayuda de
distanciadores de metal.
Fig. 9: Montaje de la plataforma de rodillos fija
4.2.2 Montaje del dispositivo en los modelos de
máquina no preajustados
El dispositivo de elevación también se puede montar en
la carcasa, que el fabricante no ha dotado de orificios.
Para poder montar el producto TSL 230, se deben
realizar orificios en la carcasa y utilizar los insertos
roscados. Para ello se requieren las siguientes herra-
mientas:
¶
Broca de 11 mm.
¶
Pistola de remaches neumática.
!
Los procesos que se describen a continuación
deben encomendarse a a personal cualificado y
autorizado.
!
Seguir atentamente las instrucciones para evitar
lesiones o daños materiales, así como daños en el
dispositivo de elevación.
|
1 695 105 604 2016-01-12
1. Siguiendo las instrucciones de la figura, realizar 6
orificios con una broca de 11 mm en en la superficie
(A) y 3 orificios en la superficie (B).
Fig. 10: Taladrado de la carcasa para el marco de fijación
2. Colocar con mucho cuidado los remaches con la
pistola de remaches.
3. Siguiendo las instrucciones de la figura, taladrar
el lateral de la carcasa para el asiento del pedal de
control.
B
25±1 mm
90±1 mm
115±1 mm
Fig. 11: Taladrado de la carcasa para el pedal de control
4. Colocar con mucho cuidado los remaches con la
pistola de remaches.
5. Una vez se han realizado los orificios adecuados en
la carcasa, montar el producto TSL 230 tal y como
se indica en el capítulo "Montaje del dispositivo".
25±2 mm 97±2 mm
A
40,5±1 mm
