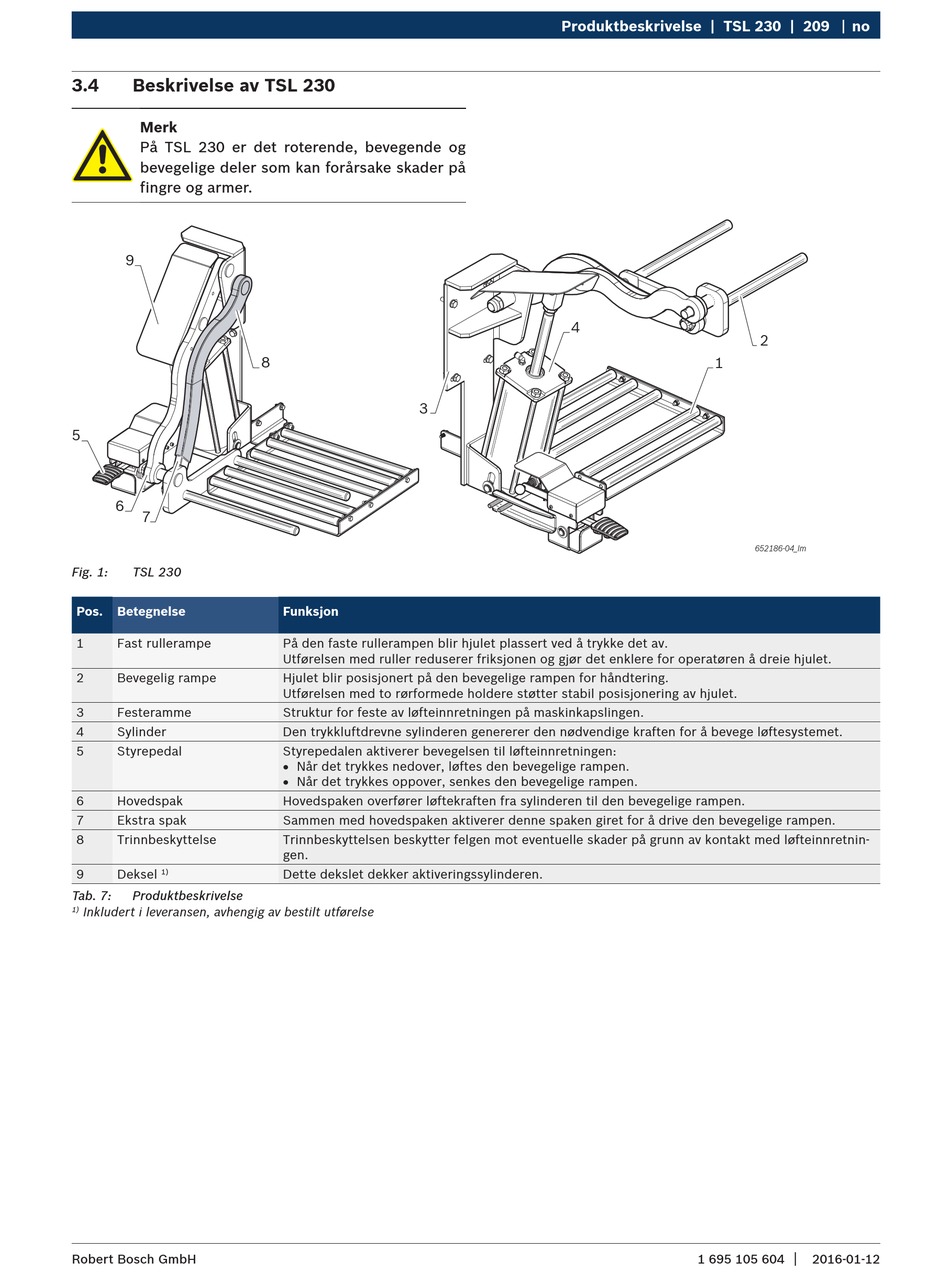

3.4 Beskrivelse av TSL 230
Merk
På TSL 230 er det roterende, bevegende og
bevegelige deler som kan forårsake skader på
fingre og armer.
9
5
6
7
Fig. 1: TSL 230
Pos. Betegnelse
1 Fast rullerampe
2 Bevegelig rampe
3 Festeramme
4 Sylinder
5 Styrepedal
6 Hovedspak
7 Ekstra spak
8 Trinnbeskyttelse
9 Deksel
1)
Tab. 7: Produktbeskrivelse
Inkludert i leveransen, avhengig av bestilt utførelse
1)
Robert Bosch GmbH
8
3
Funksjon
På den faste rullerampen blir hjulet plassert ved å trykke det av.
Utførelsen med ruller reduserer friksjonen og gjør det enklere for operatøren å dreie hjulet.
Hjulet blir posisjonert på den bevegelige rampen for håndtering.
Utførelsen med to rørformede holdere støtter stabil posisjonering av hjulet.
Struktur for feste av løfteinnretningen på maskinkapslingen.
Den trykkluftdrevne sylinderen genererer den nødvendige kraften for å bevege løftesystemet.
Styrepedalen aktiverer bevegelsen til løfteinnretningen:
R Når det trykkes nedover, løftes den bevegelige rampen.
R Når det trykkes oppover, senkes den bevegelige rampen.
Hovedspaken overfører løftekraften fra sylinderen til den bevegelige rampen.
Sammen med hovedspaken aktiverer denne spaken giret for å drive den bevegelige rampen.
Trinnbeskyttelsen beskytter felgen mot eventuelle skader på grunn av kontakt med løfteinnretnin-
gen.
Dette dekslet dekker aktiveringssylinderen.
Produktbeskrivelse | TSL 230 | 209
4
1
1 695 105 604
no
2
652186-04_Im
|
2016-01-12
