7. Kumanda pedalını, aşağıdaki şekilde gösterildiği gibi
yuvasına tespitleyin.
652186-09_Im

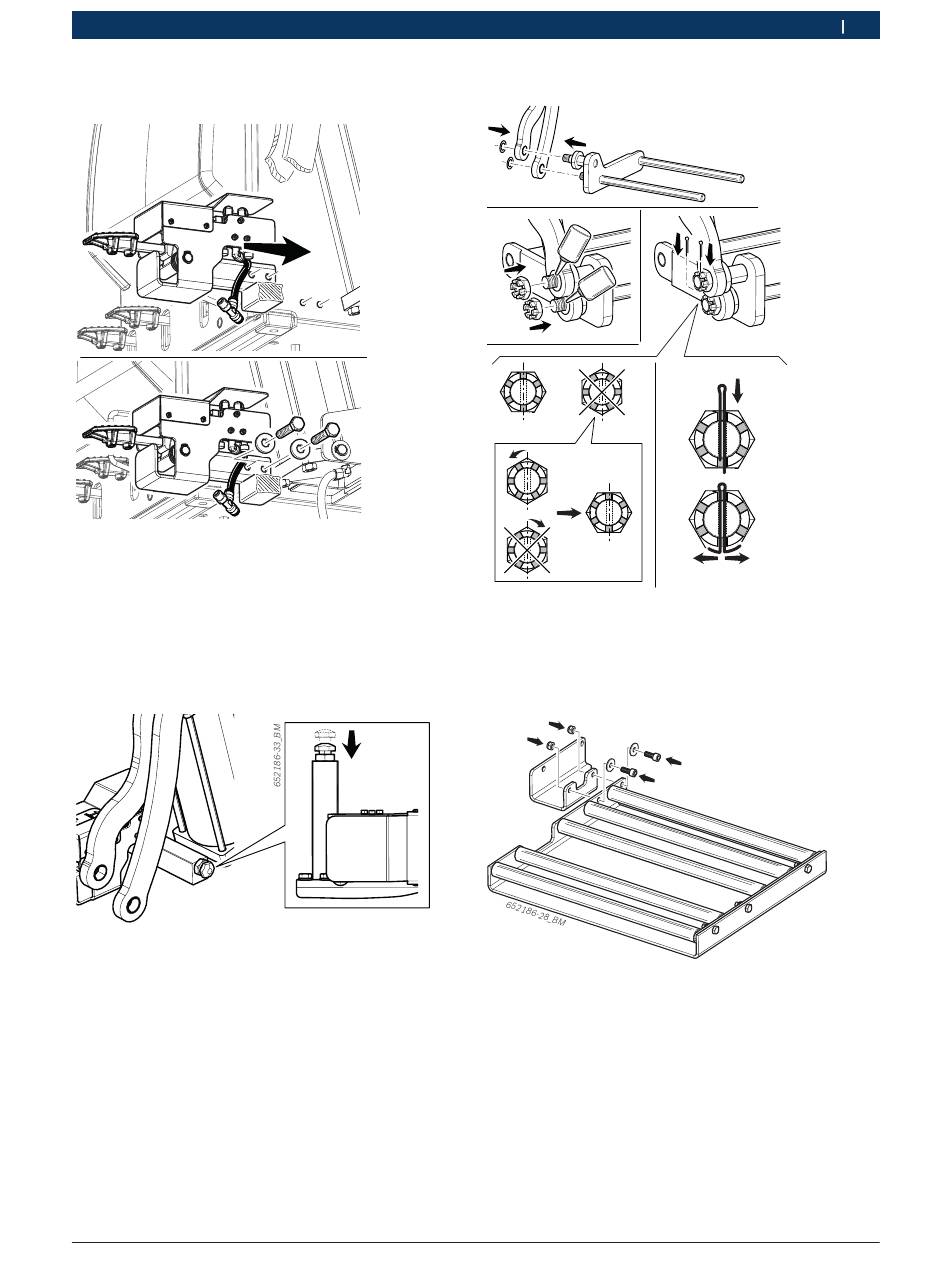

Şek. 5: Kumanda pedalının konumlandırılması
i
Olası zemin engebelerini, metal mesafe parçaları
yardımıyla dengeleyin.
8. Cıvatanın aşağıdaki şekilde gösterildiği gibi konum-
landırılmış olduğundan emin olun.
Şek. 6: Kilitleme cıvatasının konumlandırılması
9. Hareketli platformu alın ve aşağıdaki şekilde gösteril-
diği gibi ana kola ve ek kola tespitleyin.
10. Somunu sıkmadan önce dişliye sabitleme maddesi
sürün.
Robert Bosch GmbH
İlk defa işletime alınması | TSL 230 | 271
11. Kopilyaları konumlandırın.
652186-11_Im
Şek. 7: Hareketli platformun monte edilmesi
12. Sabit rulolu platform grubunu ambalajdan çıkarın.
13. Tespitleme braketini, aşağıdaki şekilde gösterildiği
gibi sabit rulolu platforma monte edin.
Şek. 8: Sabit rulolu platformun önceden monte edilmesi
