3.4 Descrizione di TSL 230
Avvertenza
Su TSL 230 vi sono parti rotanti, mobili e in
movimento che possono causare lesioni a dita
e braccia.
9
5
6
7

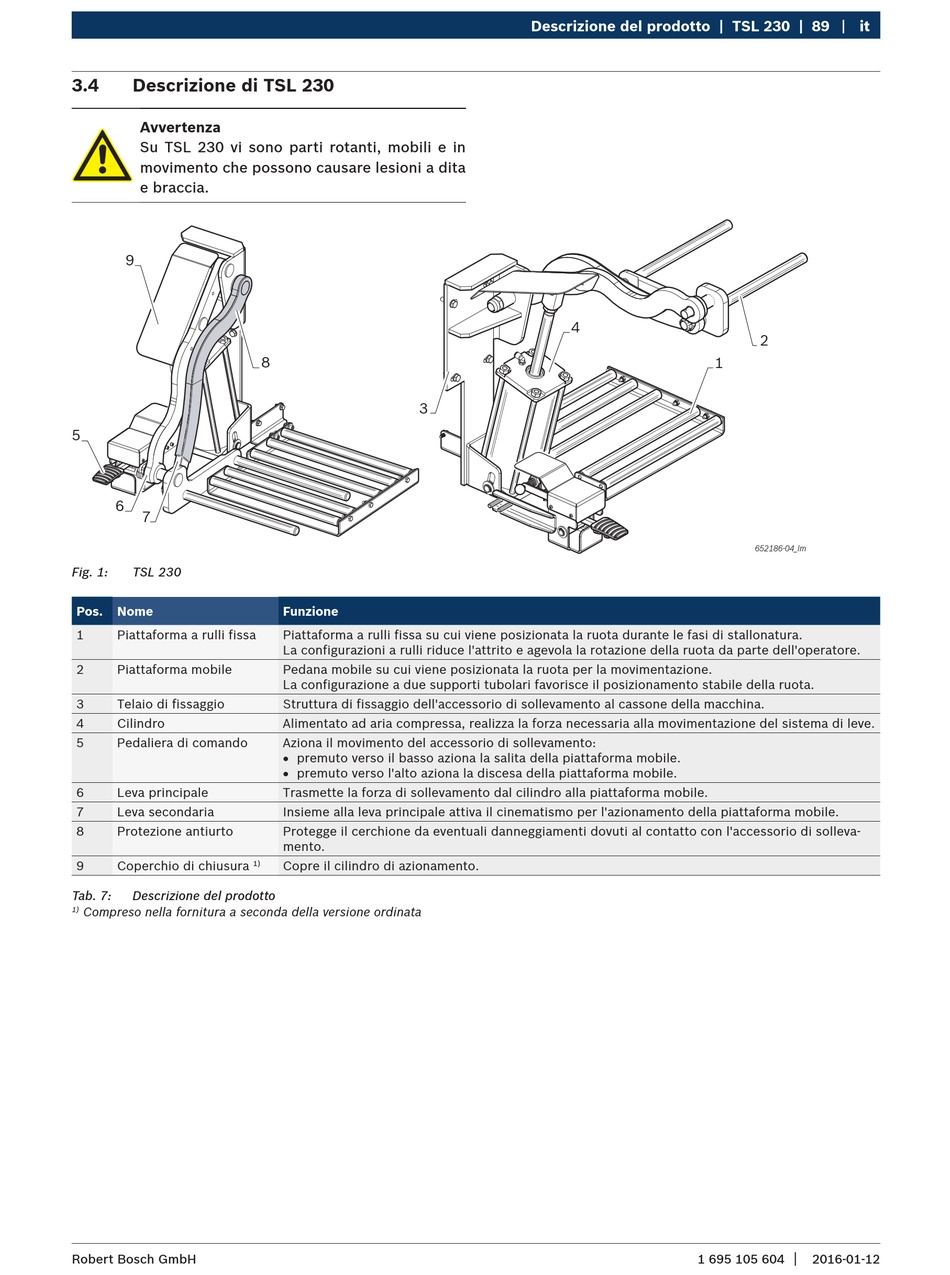

Fig. 1: TSL 230
Pos. Nome
1 Piattaforma a rulli fissa
2 Piattaforma mobile
3 Telaio di fissaggio
4 Cilindro
5 Pedaliera di comando
6 Leva principale
7 Leva secondaria
8 Protezione antiurto
9 Coperchio di chiusura
Tab. 7: Descrizione del prodotto
Compreso nella fornitura a seconda della versione ordinata
1)
Robert Bosch GmbH
8
3
Funzione
Piattaforma a rulli fissa su cui viene posizionata la ruota durante le fasi di stallonatura.
La configurazioni a rulli riduce l'attrito e agevola la rotazione della ruota da parte dell'operatore.
Pedana mobile su cui viene posizionata la ruota per la movimentazione.
La configurazione a due supporti tubolari favorisce il posizionamento stabile della ruota.
Struttura di fissaggio dell'accessorio di sollevamento al cassone della macchina.
Alimentato ad aria compressa, realizza la forza necessaria alla movimentazione del sistema di leve.
Aziona il movimento del accessorio di sollevamento:
R premuto verso il basso aziona la salita della piattaforma mobile.
R premuto verso l'alto aziona la discesa della piattaforma mobile.
Trasmette la forza di sollevamento dal cilindro alla piattaforma mobile.
Insieme alla leva principale attiva il cinematismo per l'azionamento della piattaforma mobile.
Protegge il cerchione da eventuali danneggiamenti dovuti al contatto con l'accessorio di solleva-
mento.
Copre il cilindro di azionamento.
1)
Descrizione del prodotto | TSL 230 | 89
4
1 695 105 604
it it
2
1
