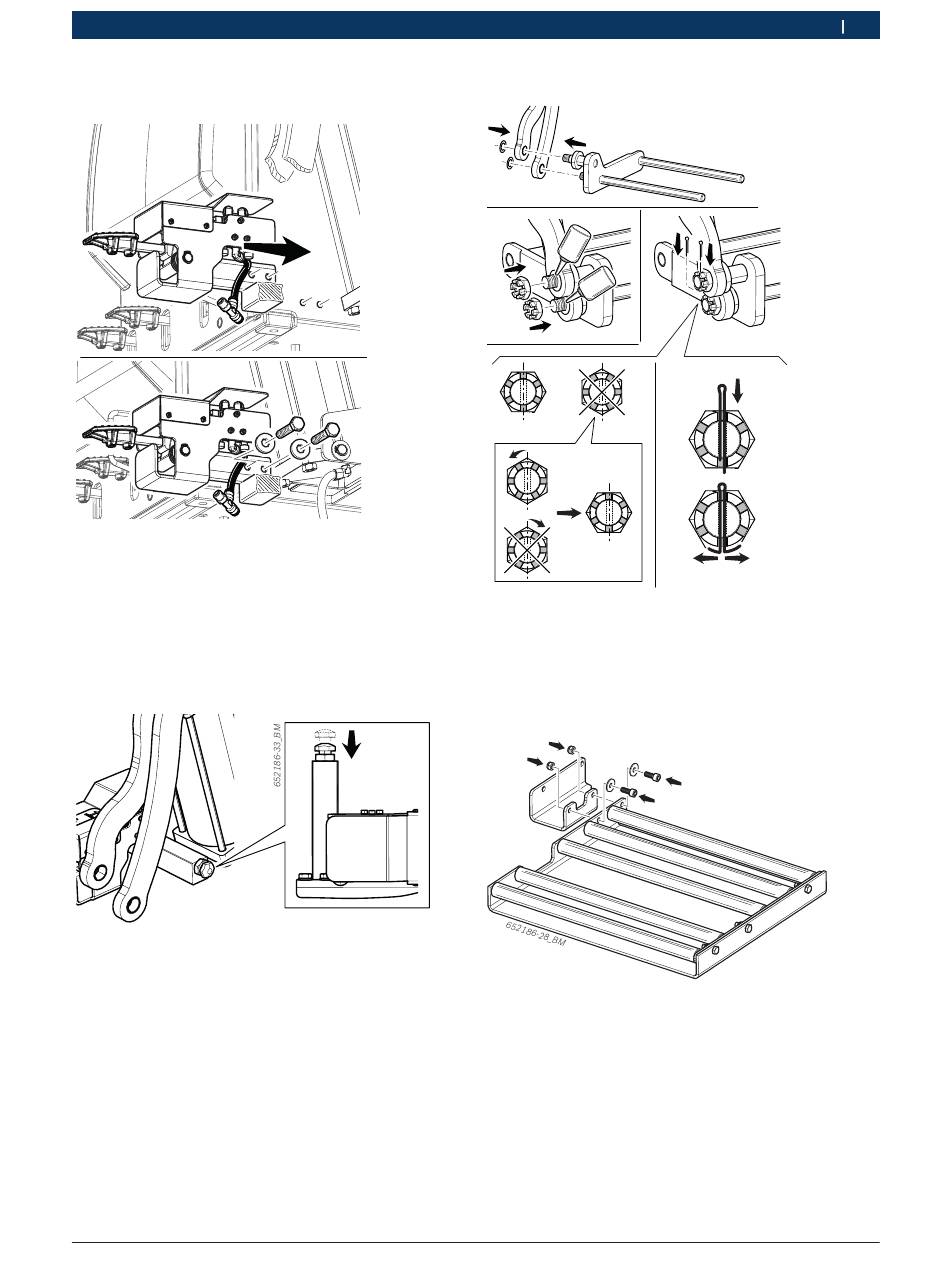

7. Het stuurpedaal bevestigen, zoals op de afbeelding
hiernaast wordt getoond.
652186-09_Im
Afb. 5: Positioneren van het stuurpedaal
i
Eventuele oneffenheden in de vloer met behulp van
afstandsstukken van metaal compenseren.
8. Waarborg, dat de bout is gepositioneerd zoals in de
volgende afbeelding wordt getoond.
Afb. 6: Borgschroef positioneren
9. Het beweegbare platform nemen en op de hoofd-
hendel en de hulphendel bevestigen, zoals getoond
op de afbeelding hiernaast.
10. Voor het vastdraaien van de moer, schroefdraads-
meermiddel opbrengen.
Robert Bosch GmbH
Eerste inbedrijfstelling | TSL 230 | 131
11. De splitpen positioneren.
652186-11_Im
Afb. 7: Montage van het beweegbare platform
12. De groep van het vast rolplatform uit de verpakking
nemen.
13. De bevestigingsbeugel op het vaste rolplatform mon-
teren, zoals getoond in de afbeelding hiernaast.
Afb. 8: Voormontage van het vaste rolplatform
