4.3 Persluchtaansluiting
1. De zijafdekking van de behuizing verwijderen.
2. Aardkabel losmaken.
1
2

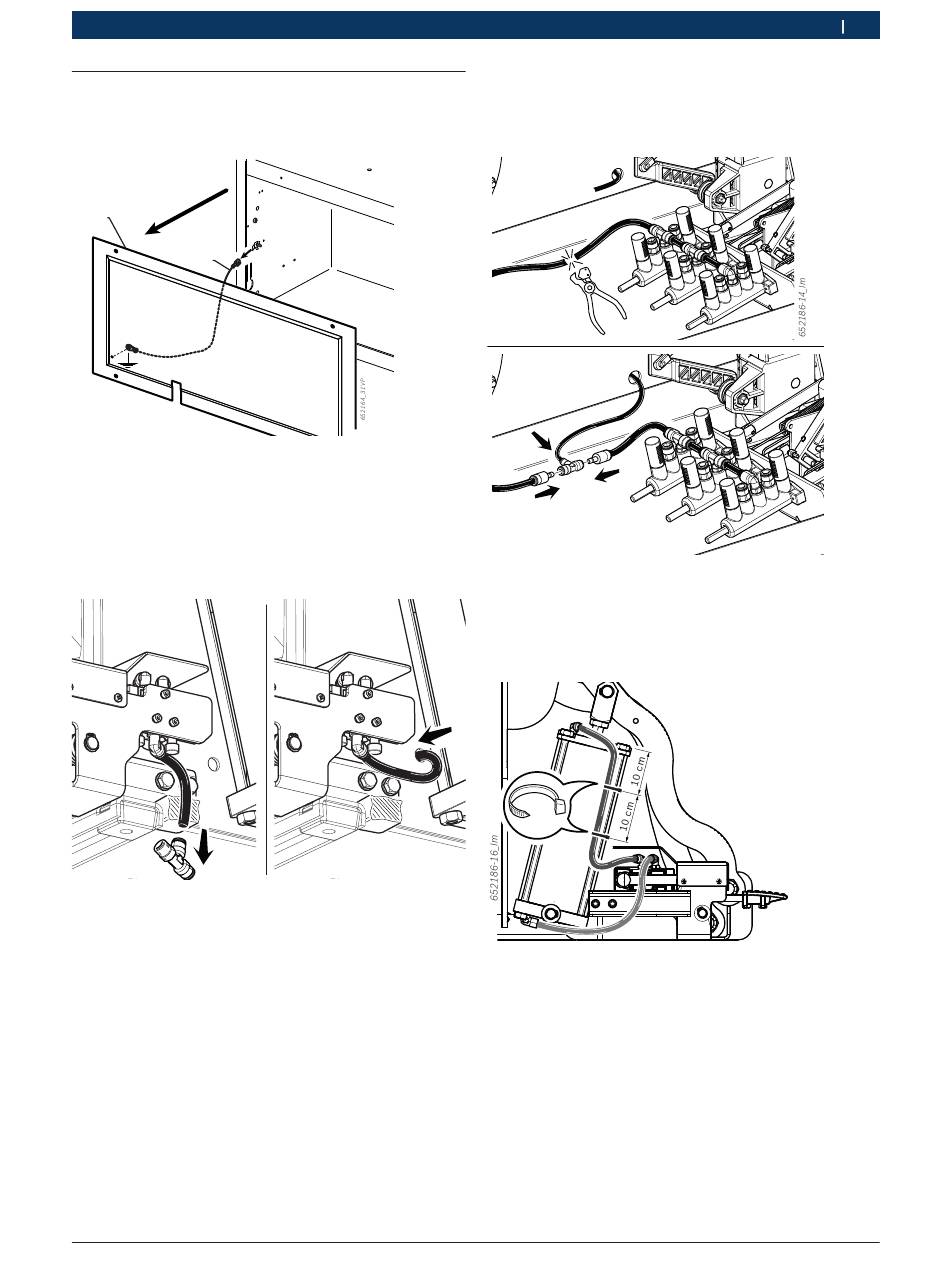

Afb. 12: De afdekking aan de zijkant verwijderen.
1 Zijafdekking
2 Aardingskabel
3. De voedingsslang van het stuurpedaal van de aan-
sluiting losmaken en door de boring in de behuizing
installeren.
652186-13_Im
Afb. 13: Doorvoer van de slang door de behuizing
Robert Bosch GmbH
Eerste inbedrijfstelling | TSL 230 | 133
4. De voedingsslang van het pedaal insnijden en de
slangen aansluiten, zoals op de afbeelding wordt
getoond.
Afb. 14: Persluchtaansluiting op pedaal
5. De slangen van de cilinder nemen en op het ventiel
van het aandrijfpedaal aansluiten, zoals in de afbeel-
ding wordt getoond.
Afb. 15: Persluchtaansluiting van de cilinder
6. De voedingsspanning en de persluchtvoorziening
van de bandenmonteermachine aansluiten.
!
Het stuurpedaal bedienen en waarborgen, dat de
hef-/neerlaatinrichting overeenkomt met de richting
die staat aangegeven op de sticker van het pedaal.
!
Anders waarborgen, dat de persluchtaansluiting van
de cilinder wordt uitgevoerd zoals hiervoor beschre-
ven staat.
