4.3 Conexão de ar comprimido
1. Remover a cobertura lateral da caixa.
2. Desconectar o cabo de aterramento.
1
2

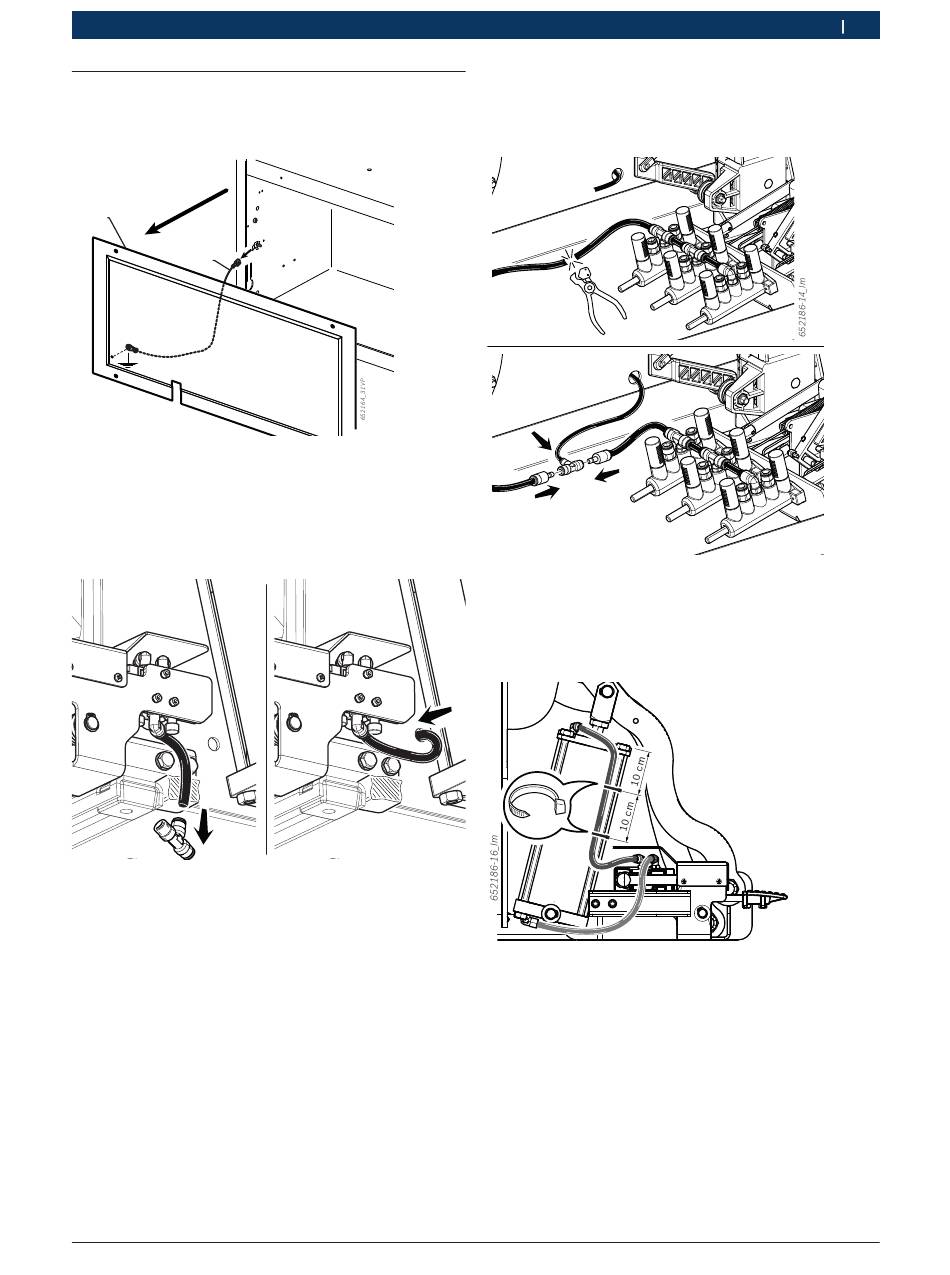

Fig. 12: Remover a cobertura traseira.
1 Cobertura lateral
2 Cabo de aterramento
3. Desconectar a mangueira de alimentação do pedal
de comando e passar pela perfuração na caixa.
652186-13_Im
Fig. 13: Passagem da mangueira de serviço pela caixa
Robert Bosch GmbH
Primeira colocação em funcionamento | TSL 230 | 153
4. Cortar a mangueira de alimentação do pedal e co-
nectar as mangueiras de serviço da maneira repre-
sentada na figura.
Fig. 14: Conexão de ar comprimido no pedal
5. Pegar as mangueiras de serviço do cilindro e conec-
tar no pedal de acionamento da maneira representa-
da na figura.
Fig. 15: Conexão de ar comprimido do cilindro
6. Conectar a alimentação de corrente e a alimenta-
ção de ar comprimido da máquina de montagem de
pneus.
!
Acionar o pedal de comando e assegurar que a dire-
ção de elevação/abaixamento corresponda à direção
informada na etiqueta adesiva do pedal.
!
Ou então, assegurar que a conexão de ar compri-
mido do cilindro tenha sido realizada da maneira
descrita acima.
