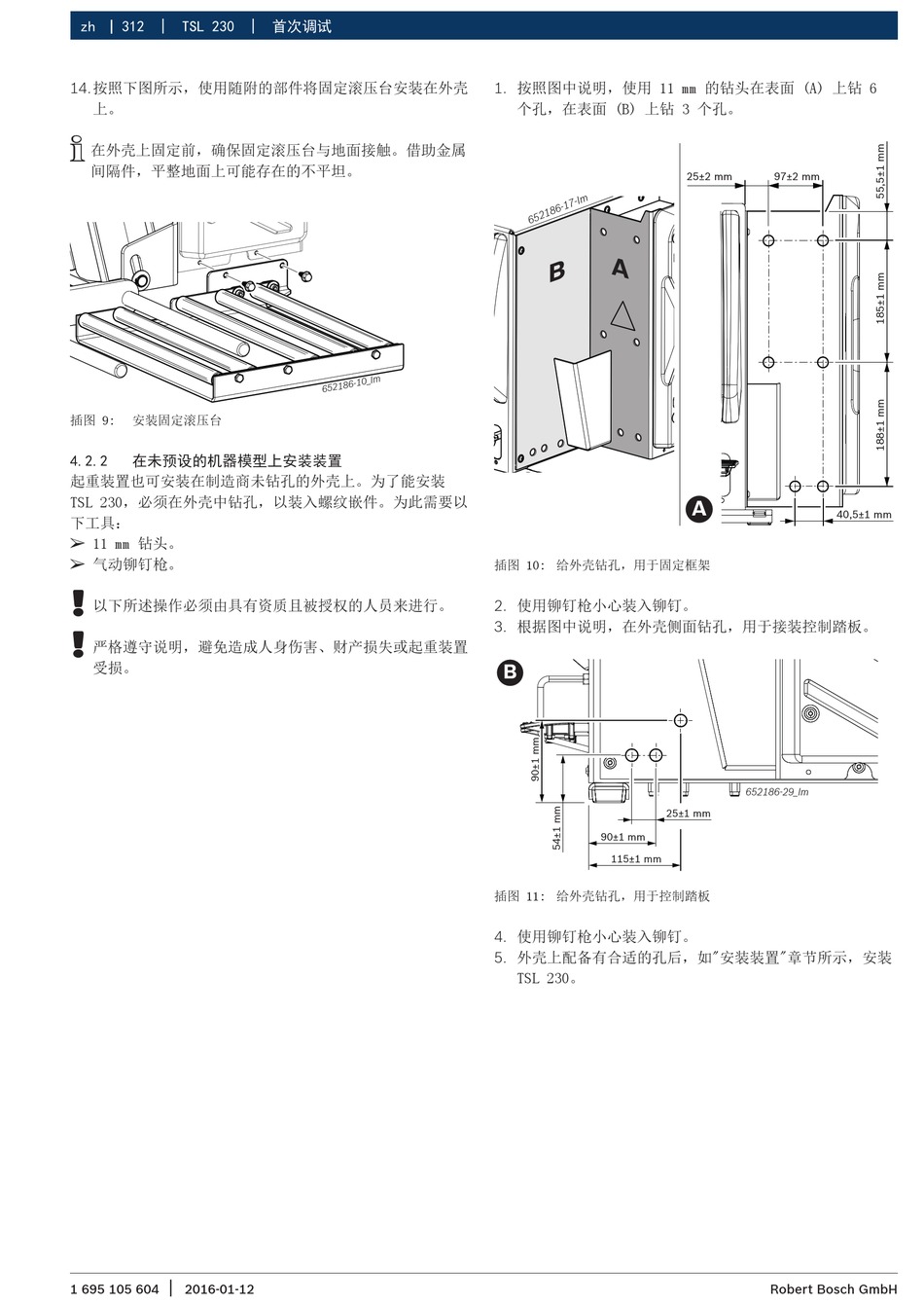

zh 312 | TSL 230 | 首次调试
14. 按照下图所示，使用随附的部件将固定滚压台安装在外壳
上。
i
在外壳上固定前，确保固定滚压台与地面接触。借助金属
间隔件，平整地面上可能存在的不平坦。
插图 9: 安装固定滚压台
4.2.2 在未预设的机器模型上安装装置
起重装置也可安装在制造商未钻孔的外壳上。为了能安装
TSL 230，必须在外壳中钻孔，以装入螺纹嵌件。为此需要以
下工具：
¶
11 mm 钻头。
¶
气动铆钉枪。
!
以下所述操作必须由具有资质且被授权的人员来进行。
!
严格遵守说明，避免造成人身伤害、财产损失或起重装置
受损。
|
1 695 105 604 2016-01-12
1. 按照图中说明，使用 11 mm 的钻头在表面 (A) 上钻 6
个孔，在表面 (B) 上钻 3 个孔。
插图 10: 给外壳钻孔，用于固定框架
2. 使用铆钉枪小心装入铆钉。
3. 根据图中说明，在外壳侧面钻孔，用于接装控制踏板。
B
25±1 mm
90±1 mm
115±1 mm
插图 11: 给外壳钻孔，用于控制踏板
4. 使用铆钉枪小心装入铆钉。
5. 外壳上配备有合适的孔后，如"安装装置"章节所示，安装
TSL 230。
25±2 mm 97±2 mm
A
40,5±1 mm
652186-29_Im
