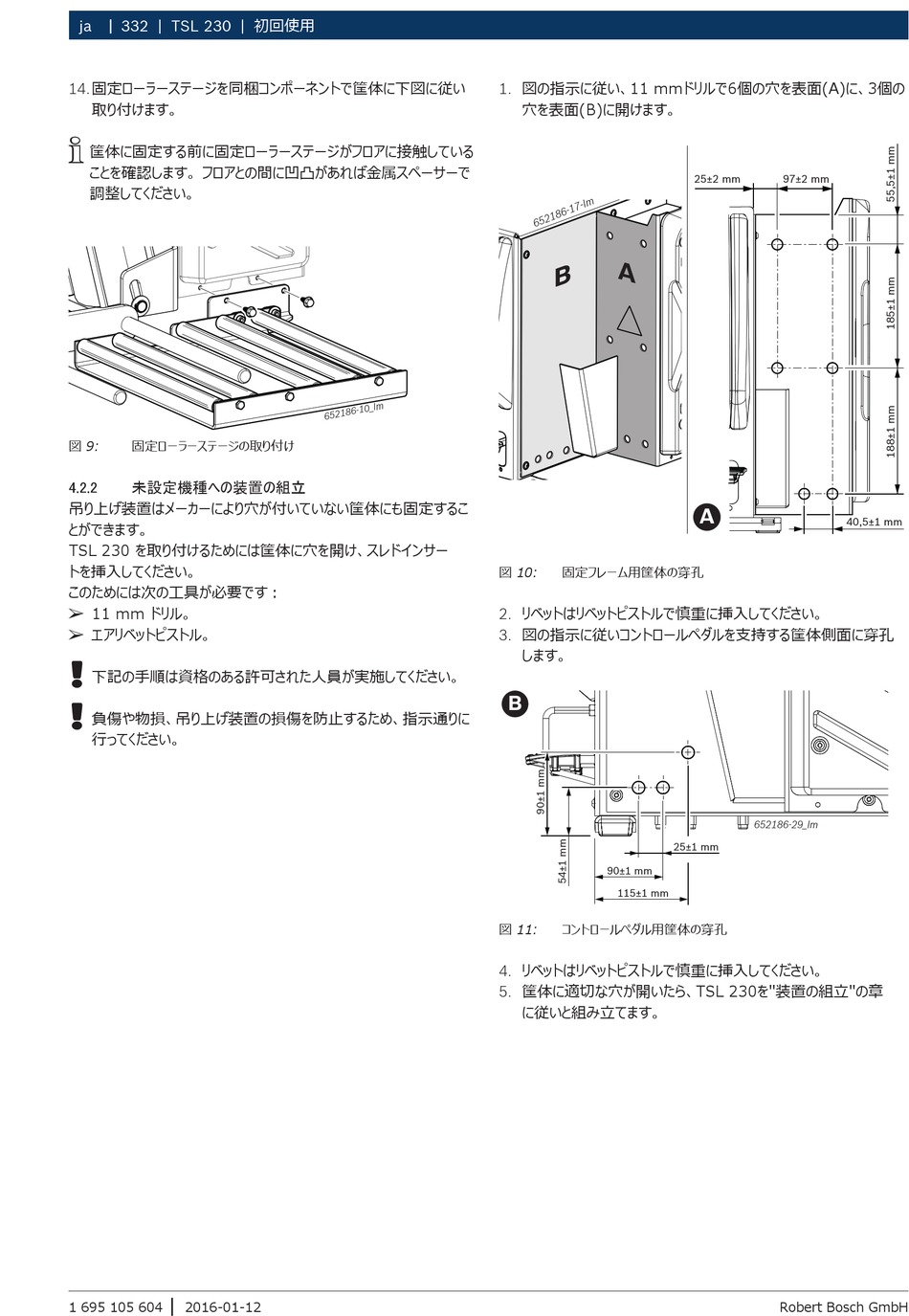

332 | TSL 230 | 初回使用
ja
14. 固定ローラーステージを同梱コンポーネントで筐体に下図に従い
取り付けます。
i
筐体に固定する前に固定ローラーステージがフロアに接触している
ことを確認します。 フロアとの間に凹凸があれば金属スペーサーで
調整してください。
図 9:
固定ローラーステージの取り付け
4.2.2
未設定機種への装置の組立
吊り上げ装置はメーカーにより穴が付いていない筐体にも固定するこ
とができます。
TSL 230 を取り付けるためには筐体に穴を開け、スレドインサー
トを挿入してください。
このためには次の工具が必要です：
¶
11 mm ドリル。
¶
エアリベットピストル。
!
下記の手順は資格のある許可された人員が実施してください。
!
負傷や物損、吊り上げ装置の損傷を防止するため、指示通りに
行ってください。
|
1 695 105 604
2016-01-12
1. 図の指示に従い、11 mmドリルで6個の穴を表面(A)に、3個の
穴を表面(B)に開けます。
図 10:
固定フレーム用筐体の穿孔
2. リベットはリベットピストルで慎重に挿入してください。
3. 図の指示に従いコントロールペダルを支持する筐体側面に穿孔
します。
B
25±1 mm
90±1 mm
115±1 mm
図 11:
コントロールペダル用筐体の穿孔
4. リベットはリベットピストルで慎重に挿入してください。
5. 筐体に適切な穴が開いたら、TSL 230を"装置の組立"の章
に従いと組み立てます。
25±2 mm
97±2 mm
A
40,5±1 mm
652186-29_Im
Robert Bosch GmbH
