3.4 Popis TSL 230
Upozornění
Na TSL 230 se vyskytují otáčející se, pohy-
bující a pohyblivé díly, které mohou způsobit
poranění prstů a rukou.
9
5
6
7

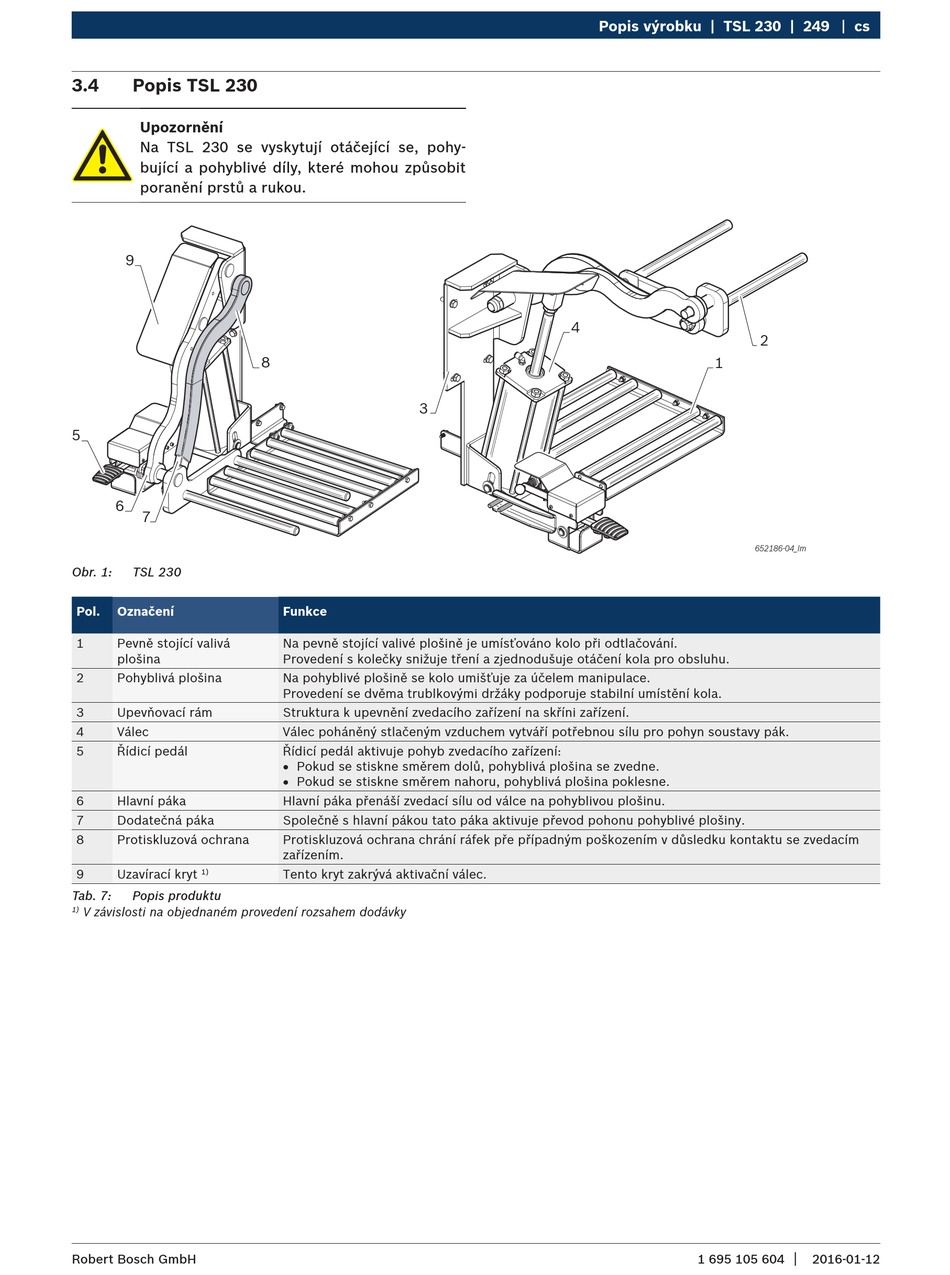

Obr. 1: TSL 230
Pol. Označení
1 Pevně stojící valivá
plošina
2 Pohyblivá plošina
3 Upevňovací rám
4 Válec
5 Řídicí pedál
6 Hlavní páka
7 Dodatečná páka
8 Protiskluzová ochrana
9 Uzavírací kryt
1)
Tab. 7: Popis produktu
V závislosti na objednaném provedení rozsahem dodávky
1)
Robert Bosch GmbH
8
3
Funkce
Na pevně stojící valivé plošině je umísťováno kolo při odtlačování.
Provedení s kolečky snižuje tření a zjednodušuje otáčení kola pro obsluhu.
Na pohyblivé plošině se kolo umišťuje za účelem manipulace.
Provedení se dvěma trublkovými držáky podporuje stabilní umístění kola.
Struktura k upevnění zvedacího zařízení na skříni zařízení.
Válec poháněný stlačeným vzduchem vytváří potřebnou sílu pro pohyn soustavy pák.
Řídicí pedál aktivuje pohyb zvedacího zařízení:
R Pokud se stiskne směrem dolů, pohyblivá plošina se zvedne.
R Pokud se stiskne směrem nahoru, pohyblivá plošina poklesne.
Hlavní páka přenáší zvedací sílu od válce na pohyblivou plošinu.
Společně s hlavní pákou tato páka aktivuje převod pohonu pohyblivé plošiny.
Protiskluzová ochrana chrání ráfek pře případným poškozením v důsledku kontaktu se zvedacím
zařízením.
Tento kryt zakrývá aktivační válec.
Popis výrobku | TSL 230 | 249
