3.4
Beskrivelse af TSL 230
Bemærk
På TSL 230 findes der roterende, bevægede
og bevægelige dele, som kan forårsage kvæstel-
ser af fingre og arme.
9
5
6
7

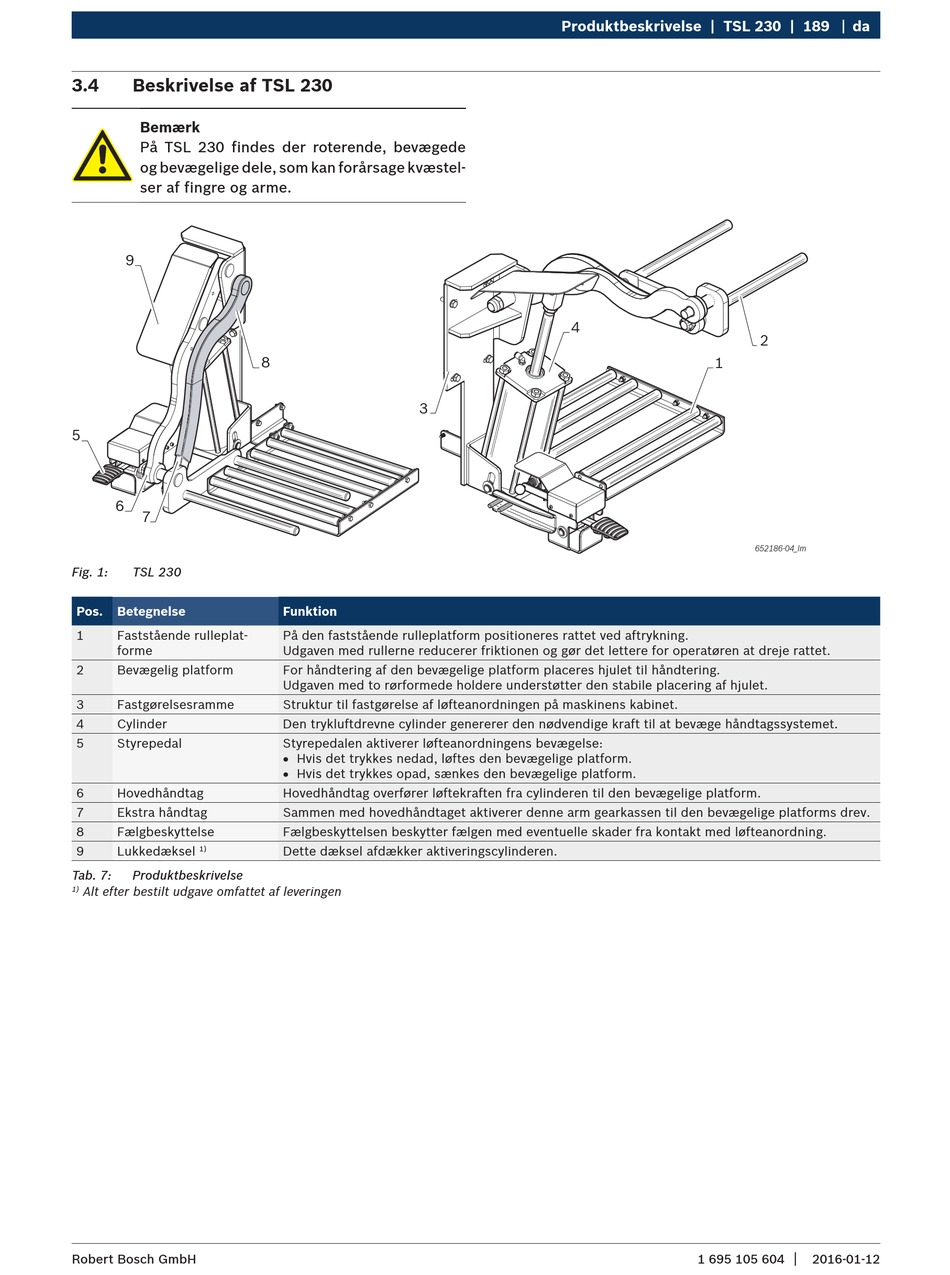

Fig. 1:
TSL 230
Pos.
Betegnelse
1
Faststående rulleplat-
forme
2
Bevægelig platform
3
Fastgørelsesramme
4
Cylinder
5
Styrepedal
6
Hovedhåndtag
7
Ekstra håndtag
8
Fælgbeskyttelse
9
Lukkedæksel
1)
Tab. 7:
Produktbeskrivelse
Alt efter bestilt udgave omfattet af leveringen
1)
Robert Bosch GmbH
8
3
Funktion
På den faststående rulleplatform positioneres rattet ved aftrykning.
Udgaven med rullerne reducerer friktionen og gør det lettere for operatøren at dreje rattet.
For håndtering af den bevægelige platform placeres hjulet til håndtering.
Udgaven med to rørformede holdere understøtter den stabile placering af hjulet.
Struktur til fastgørelse af løfteanordningen på maskinens kabinet.
Den trykluftdrevne cylinder genererer den nødvendige kraft til at bevæge håndtagssystemet.
Styrepedalen aktiverer løfteanordningens bevægelse:
R Hvis det trykkes nedad, løftes den bevægelige platform.
R Hvis det trykkes opad, sænkes den bevægelige platform.
Hovedhåndtag overfører løftekraften fra cylinderen til den bevægelige platform.
Sammen med hovedhåndtaget aktiverer denne arm gearkassen til den bevægelige platforms drev.
Fælgbeskyttelsen beskytter fælgen med eventuelle skader fra kontakt med løfteanordning.
Dette dæksel afdækker aktiveringscylinderen.
Produktbeskrivelse | TSL 230 | 189
