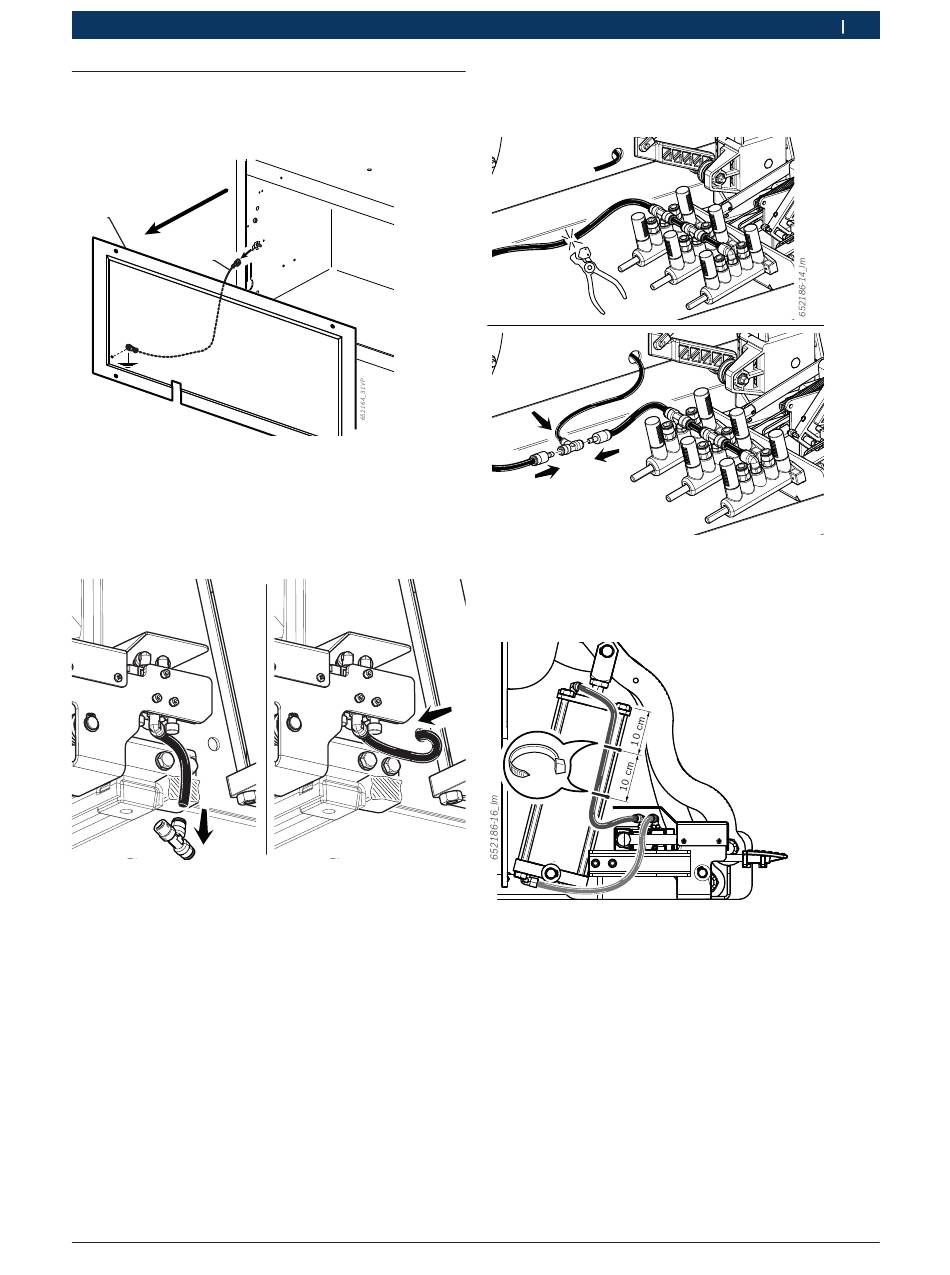

4.3 Tryckluftsanslutning
1. Ta bort skyddet på sidan av huset.
2. Lossa jordkabeln.
1
2
Fig. 12: Ta bort skyddet på sidan.
1 Sidoskydd
2 Jordkabel
3. Ta bort styrpedalens försörjningsslang från anslut-
ningen och dra den genom öppningen i huset.
652186-13_Im
Fig. 13: Slangen dras genom huset
Robert Bosch GmbH
Första användningen | TSL 230 | 113
4. Skär försörjningsslangen till pedalen och anslut
slangarna, så som visas på bilden.
Fig. 14: Tryckluftsanslutning på pedalen
5. Ta slangarna från cylindern och anslut till drivnings-
pedalen, så som visas på bilden.
Fig. 15: Cylinderns tryckluftsanslutning
6. Anslut däckmonteringsmaskinens strömförsörjning
och tryckluftsförsörjning.
!
Tryck på styrpedalen och säkerställ att höjnings-/
sänkningsriktningen överensstämmer med riktningen
som anges på pedalens klisteretikett.
!
Säkerställ annars att cylinderns tryckluftsanslutning
utfördes så som beskrivs längre upp.
