nl 134 | TSL 230 | Eerste inbedrijfstelling
4.4 Positioneren van de veiligheidsstic-
ker
4.4.1 Gevarenzone TSL 230
Na de montage van de TSL 230 op de bandenmon-
teermachine de veiligheidsstickers aanbrengen in de
volgorde zoals getoond in de afbeelding (a-b-c).
4(c)
1

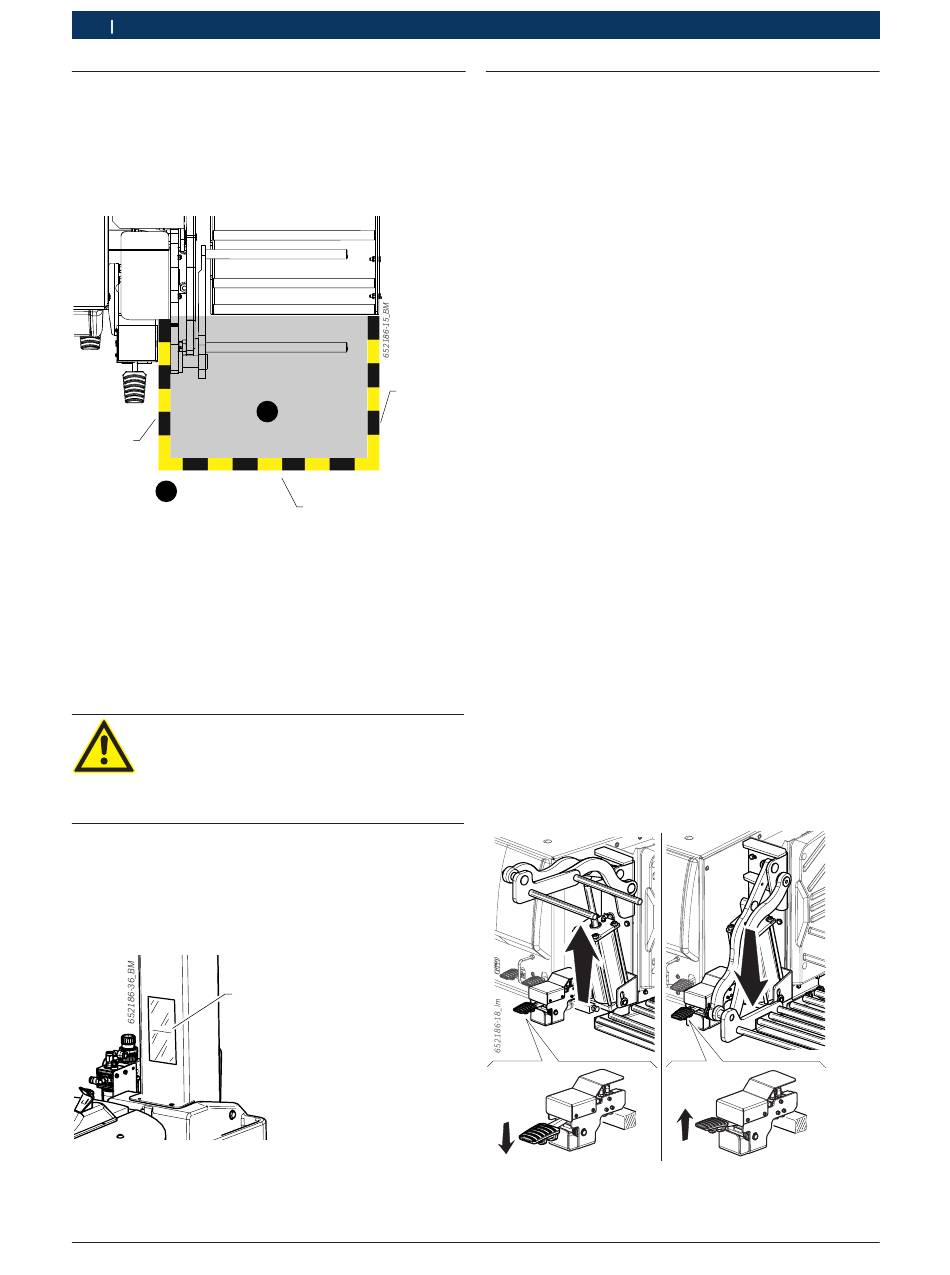

Afb. 16: Positioneren van de veiligheidssticker
1 Veilig werkgebied
2 Gevarenzone
3 Veiligheidssticker (zie hoofdstuk "Leveringsomvang", tabel "veilig-
heidsstickers, pos. 1)
4 Veiligheidssticker (zie hoofdstuk "leveringsomvang", tabel "veilig-
heidssticker, pos. 2)
!
De veiligheidsstickers, die het veilige werkgebied
markeren, moeten absoluut worden aangebracht.
Gevaar!
Bij het heffen, uitschakelen en neerlaten
van het beweegbare platform van de hefin-
richting is het betreden van de gevarenzone
streng verboden.
4.4.2 Op de hefinrichting van de bandenmonteer-
machine
De stikkers op de hefinrichting van de bandenmon-
teermachine plaatsen zoals aangegeven in de volgende
afbeelding.
1
Afb. 17: Stickers op de hefinrichting plaatsen
1 Beoogd gebruik TSL 230 (zie hoofdstuk "Leveringsomvang",
tabel "Veiligheidssticker, pos. 3)
|
1 695 105 604 2016-01-12
4(a)
2
3(b)
4.5 Eerste inbedrijfstelling
!
Tijdens het bedrijf van de TSL 230 (heffen-plaat-
sen-neerlaten) mag de monteur uitsluitend in het
daarvoor bedoelde bedieningsbereik werken.
i
De monteur moet waarborgen, dat niemand in de
gevarenzone aanwezig is, voordat hij de TSL 230
start.
i
Het gebied rondom de TSL 230 schoon houden;
eventuele olievlekken opruimen, om slipgevaar voor
de banden en monteur te vermijden en eventuele
objecten uit dit gebied verwijderen.
i
Waarborg dat het werkgebied van de TSL 230
voldoende is verlicht.
!
Het is streng verboden, wielen met een hoger ge-
wicht dan de maximale belasting van de TSL 230
te heffen.
!
De hierna beschreven procedures moeten door
gekwalificeerd en geautoriseerd personeel worden
uitgevoerd.
!
De instructies nauwkeurig opvolgen, om lichamelijk
letsel of materiële schade en schade aan de hefin-
richting te voorkomen.
4.5.1 Instelling van de cilinderslag
1. Het bedieningspedaal in de aangegeven richting (1)
drukken, tot het beweegbare platform de maximale
hoogte heeft bereikt.
2. Het bedieningspedaal in de aangegeven richting
(2) drukken, tot het beweegbare platform geheel is
neergelaten.
Afb. 18: Eerste inbedrijfstellingTSL 230
1 Heffen van het beweegbare platform
2 Neerlaten van het beweegbare platform
