Bosch TSL 230 Originalbetriebsanleitung Seite 215

3. Når den bevegelige rampen er helt nedsenket, og når
sylinderbolten befinner seg i den avbildede posisjo-
nen, må man forsikre seg om at den rørformede hol-
deren til den bevegelige rampen befinner seg under
den faste rullerampen.
1
2

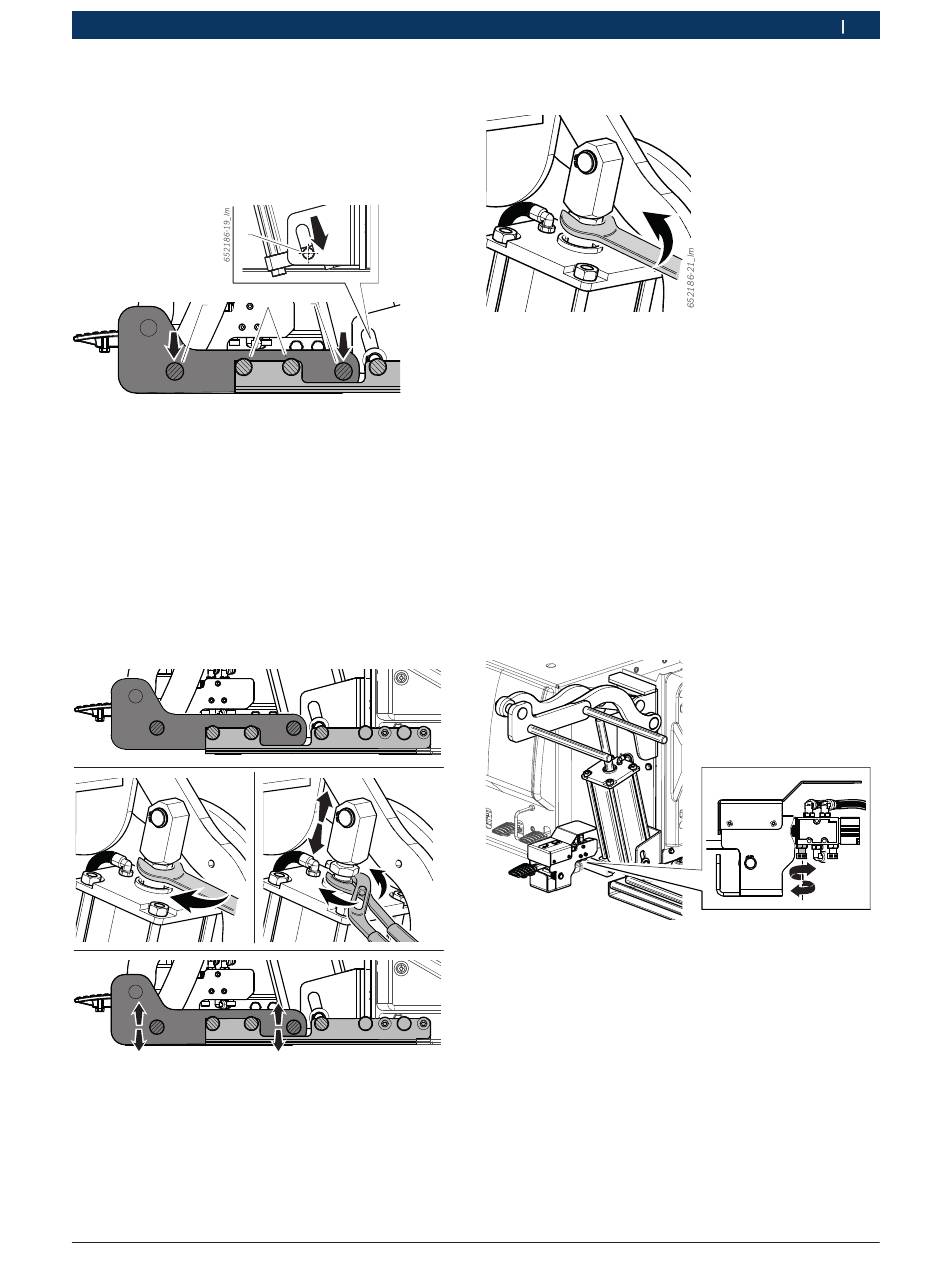

Fig. 19: Optimale driftsbetingelser
1 Sylinderbolt
2 Rørformed holder til den bevegelige rampen
3 Rull til den faste rullerampen
i
Hvis denne driftsbetingelsen ikke foreligger, må man
stille inn sylinderløftet.
4. Hvis den bevegelige rampen er plassert slik som
vist i illustrasjonen, løsner man spennmutteren og
forksyver sylinderstangen til ønsket posisjon for den
rørformede holderen til den bevegelige rampen er
nådd.
652186-20_Im
Fig. 20: Innstilling av sylinderløftet
Robert Bosch GmbH
3 2
Første idriftsetting | TSL 230 | 215
5. Trekk til mutteren til anslag på sylindergaffelen.
Fig. 21: Sikring av det innstilte sylinderløftet
4.5.2 Innstilling av løfte- og senketiden
For sikker bruk av TSL 230 løfteinnretningen er en
løfte-/senketid uten last på 2,5 sec nødvendig.
!
Produsenten påtar seg ikke noe ansvar for materi-
elle skader som bl.a. kan tilbakeføres til de angitte
driftsbetingelsene.
Gå fram på følgende måte for å stille inn løfte-/senketi-
den til TSL 230:
1. Betjen kjørepedalen og kjør den bevegelige rampen
til posisjonen for maks. sylinderåpning.
2. Betjen forsiktig gjennomstrømningsregulatoren på
styrepedalen, som vist i illustrasjonen.
Fig. 22: Innstilling av senkehastigheten
3. Aktiver deretter senkebevegelsen til løfteinnretnin-
gen, og forsikre deg om at senketiden er 2,5 sec.
4. Gjenta prosedyren ved behov.
no
|
1 695 105 604 2016-01-12
