7. Sätt fast styrpedalen, så som visas på bilden här
nedanför.
652186-09_Im

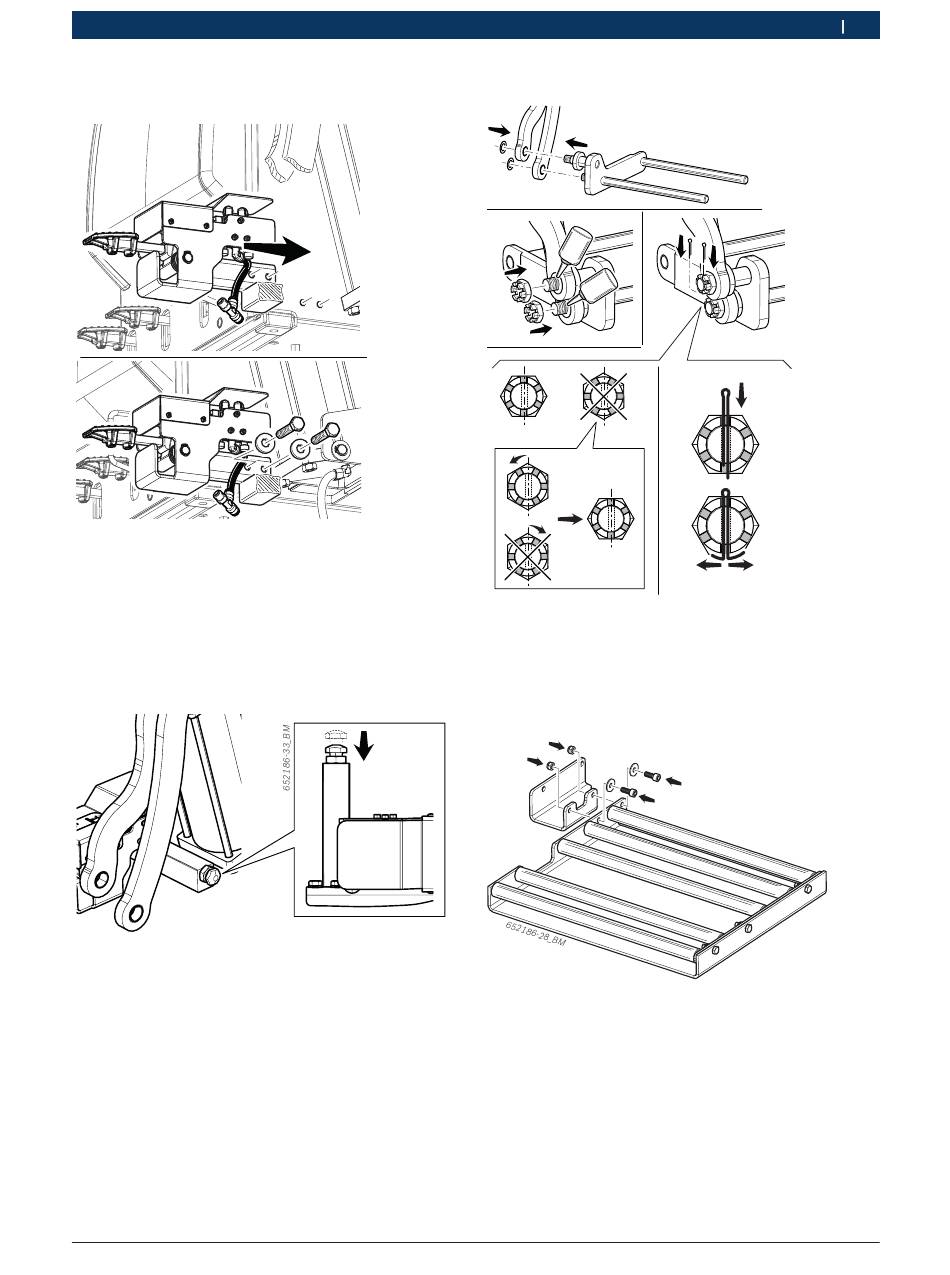

Fig. 5: Positionera styrpedalen
i
Utjämna eventuella ojämnheter i golvet med hjälp av
underläggsbrickor av metall.
8. Säkerställ att skruven sitter så som på den följande
bilden.
Fig. 6: Positionera säkerhetsskruv
9. Ta den rörliga plattan och sätt fast den på huvuds-
paken och den extra spaken, så som visas på bilden
här nedanför.
10. Lägg på gänglåsningsmedel innan muttrar dras fast.
Robert Bosch GmbH
Första användningen | TSL 230 | 111
11. Positionera splintar.
652186-11_Im
Fig. 7: Montera den rörliga plattan
12. Ta ut gruppen med den fasta rullplattan från för-
packningen.
13. Förmontera fästbygeln på den fasta rullplattan, så
som visas på bilden här nedanför.
Fig. 8: Förmontera den fasta rullplattan
