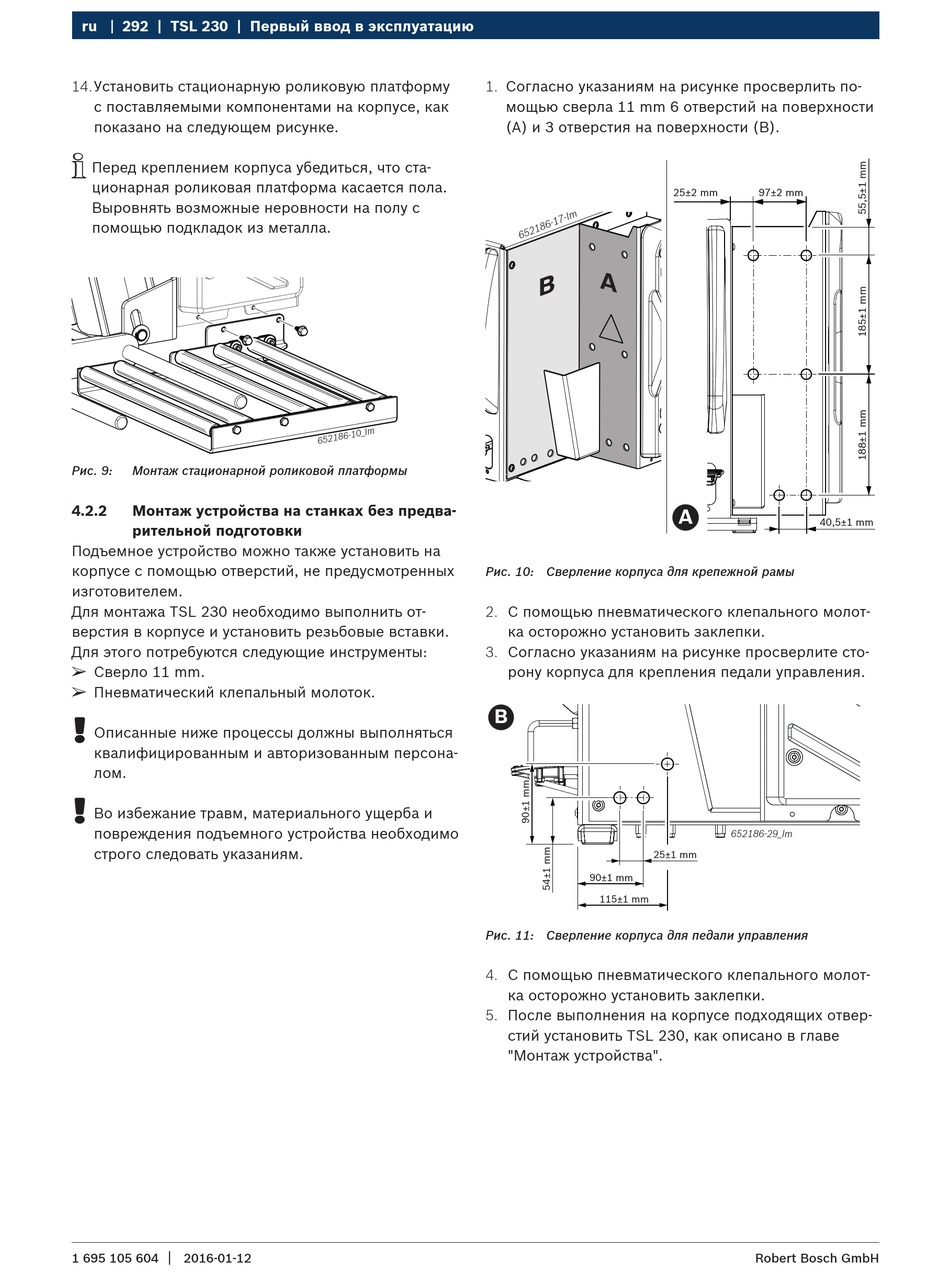

ru 292 | TSL 230 | Первый ввод в эксплуатацию
14. Установить стационарную роликовую платформу
с поставляемыми компонентами на корпусе, как
показано на следующем рисунке.
i
Перед креплением корпуса убедиться, что ста-
ционарная роликовая платформа касается пола.
Выровнять возможные неровности на полу с
помощью подкладок из металла.
Рис. 9: Монтаж стационарной роликовой платформы
4.2.2 Монтаж устройства на станках без предва-
рительной подготовки
Подъемное устройство можно также установить на
корпусе с помощью отверстий, не предусмотренных
изготовителем.
Для монтажа TSL 230 необходимо выполнить от-
верстия в корпусе и установить резьбовые вставки.
Для этого потребуются следующие инструменты:
¶
Сверло 11 mm.
¶
Пневматический клепальный молоток.
!
Описанные ниже процессы должны выполняться
квалифицированным и авторизованным персона-
лом.
!
Во избежание травм, материального ущерба и
повреждения подъемного устройства необходимо
строго следовать указаниям.
|
1 695 105 604 2016-01-12
1. Согласно указаниям на рисунке просверлить по-
мощью сверла 11 mm 6 отверстий на поверхности
(A) и 3 отверстия на поверхности (B).
Рис. 10: Сверление корпуса для крепежной рамы
2. С помощью пневматического клепального молот-
ка осторожно установить заклепки.
3. Согласно указаниям на рисунке просверлите сто-
рону корпуса для крепления педали управления.
B
25±1 mm
90±1 mm
115±1 mm
Рис. 11: Сверление корпуса для педали управления
4. С помощью пневматического клепального молот-
ка осторожно установить заклепки.
5. После выполнения на корпусе подходящих отвер-
стий установить TSL 230, как описано в главе
"Монтаж устройства".
25±2 mm 97±2 mm
A
40,5±1 mm
652186-29_Im
