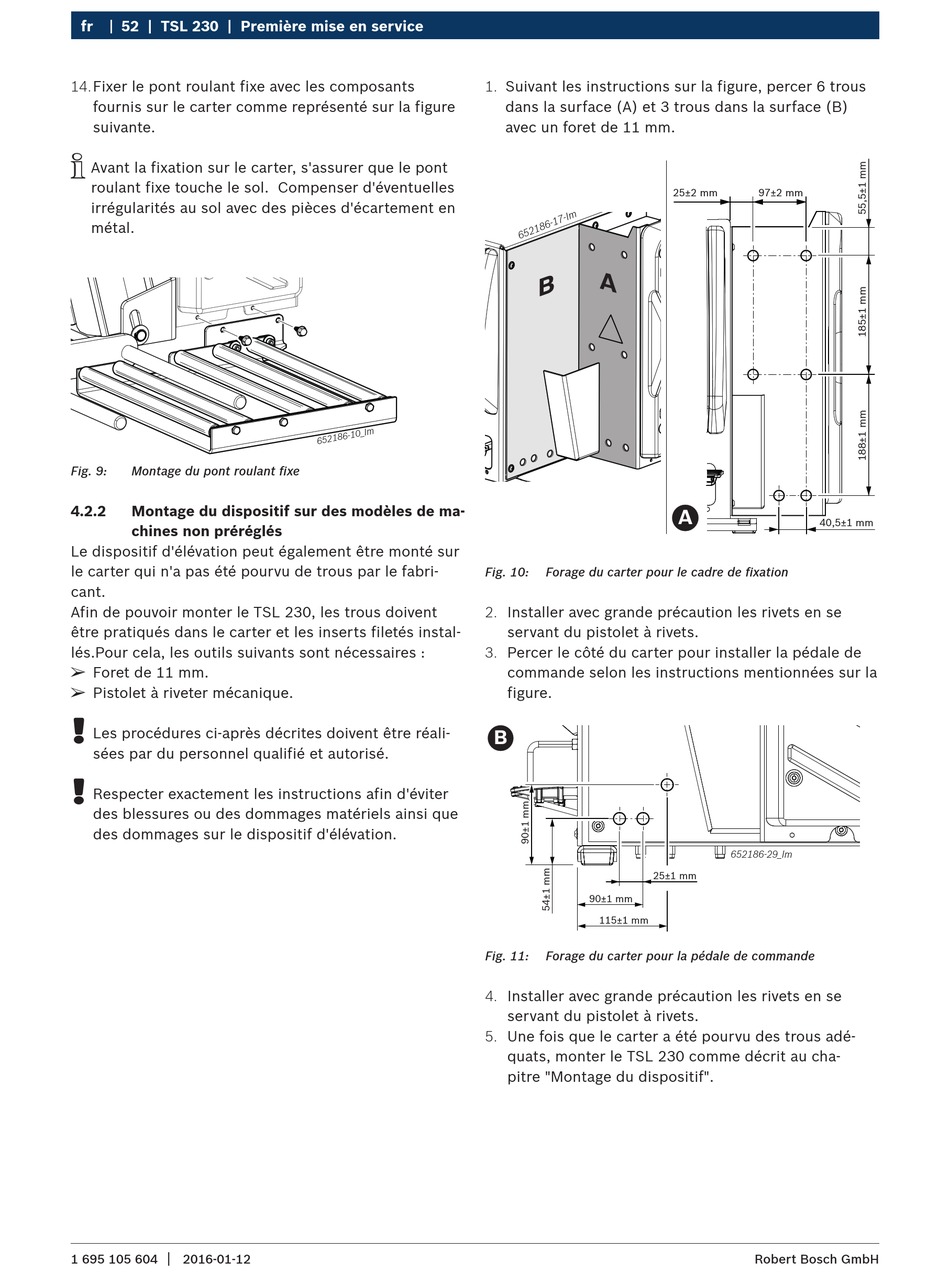

fr 52 | TSL 230 | Première mise en service
14. Fixer le pont roulant fixe avec les composants
fournis sur le carter comme représenté sur la figure
suivante.
i
Avant la fixation sur le carter, s'assurer que le pont
roulant fixe touche le sol. Compenser d'éventuelles
irrégularités au sol avec des pièces d'écartement en
métal.
Fig. 9: Montage du pont roulant fixe
4.2.2 Montage du dispositif sur des modèles de ma-
chines non préréglés
Le dispositif d'élévation peut également être monté sur
le carter qui n'a pas été pourvu de trous par le fabri-
cant.
Afin de pouvoir monter le TSL 230, les trous doivent
être pratiqués dans le carter et les inserts filetés instal-
lés.Pour cela, les outils suivants sont nécessaires :
¶
Foret de 11 mm.
¶
Pistolet à riveter mécanique.
!
Les procédures ci-après décrites doivent être réali-
sées par du personnel qualifié et autorisé.
!
Respecter exactement les instructions afin d'éviter
des blessures ou des dommages matériels ainsi que
des dommages sur le dispositif d'élévation.
|
1 695 105 604 2016-01-12
1. Suivant les instructions sur la figure, percer 6 trous
dans la surface (A) et 3 trous dans la surface (B)
avec un foret de 11 mm.
Fig. 10: Forage du carter pour le cadre de fixation
2. Installer avec grande précaution les rivets en se
servant du pistolet à rivets.
3. Percer le côté du carter pour installer la pédale de
commande selon les instructions mentionnées sur la
figure.
B
25±1 mm
90±1 mm
115±1 mm
Fig. 11: Forage du carter pour la pédale de commande
4. Installer avec grande précaution les rivets en se
servant du pistolet à rivets.
5. Une fois que le carter a été pourvu des trous adé-
quats, monter le TSL 230 comme décrit au cha-
pitre "Montage du dispositif".
25±2 mm 97±2 mm
A
40,5±1 mm
652186-29_Im
