3. Przy całkowicie obniżonej ruchomej platformie oraz,
gdy sworzeń cylindra znajduje się we wskazanej
pozycji, upewnić się, że uchwyt rurowy platformy
ruchomej znajduje się pod nieruchomą platformą
rolkową.
1
2

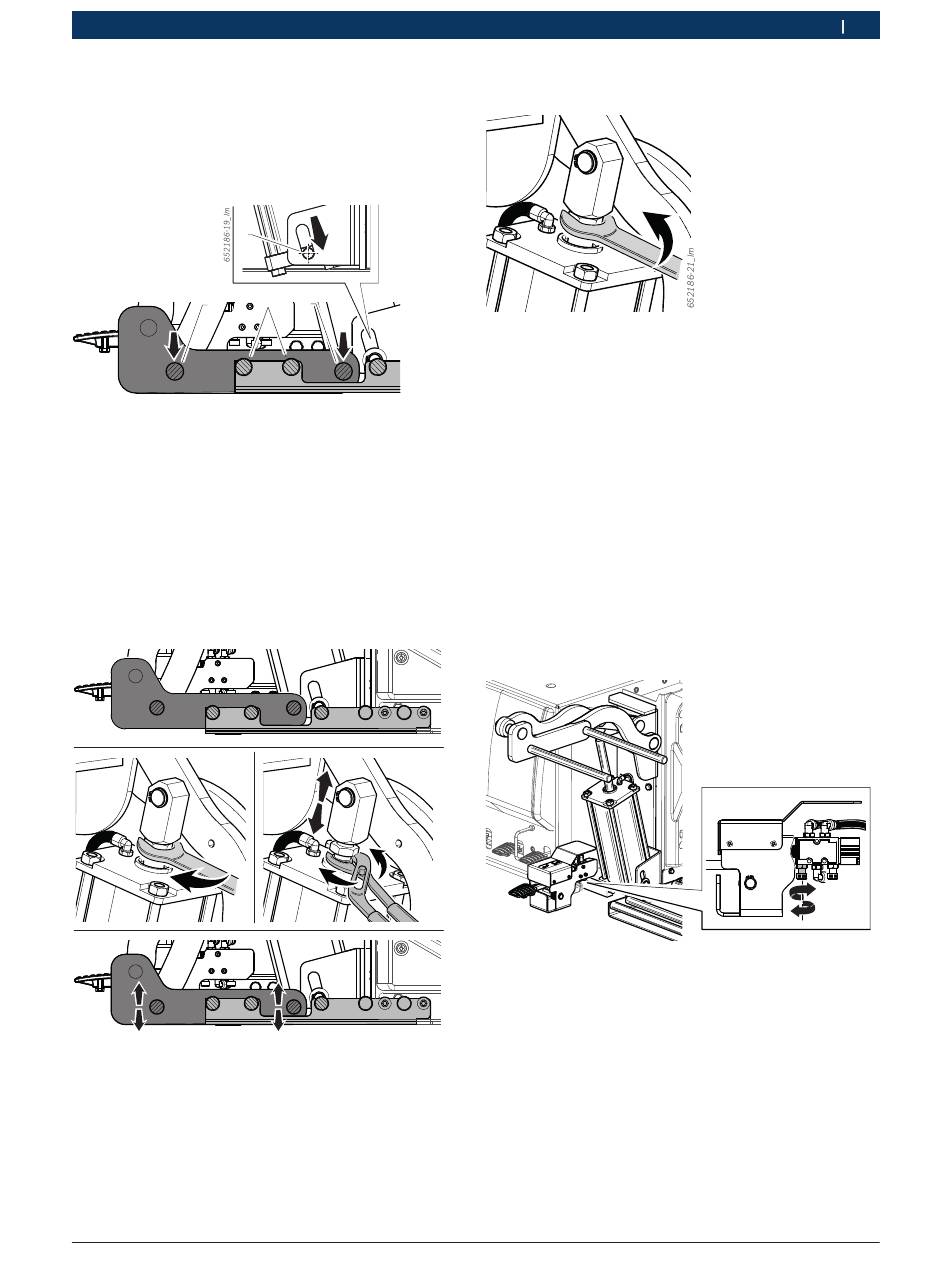

Rys. 19: Optymalne warunki robocze
1 Sworzeń cylindra
2 Uchwyt rurowy platformy ruchowej
3 Rolka nieruchomej platformy rolkowej
i
Jeśli te warunki robocze nie są spełnione, ustawić
skok cylindra.
4. Gdy platforma ruchoma jest ustawiona tak, jak poka-
zano, poluzować nakrętkę mocującą i przesunąć drą-
żek cylindra, aż zostanie osiągnięta żądana pozycja
uchwytu rurowego platformy ruchomej.
652186-20_Im
Rys. 20: Ustawienie skoku cylindra
Robert Bosch GmbH
3 2
Pierwsze uruchomienie | TSL 230 | 235
5. Dociągnąć nakrętkę do oporu na widłach cylindra.
Rys. 21: Zabezpieczenie ustawionego skoku cylindra
4.5.2 Ustawienie czasu podnoszenia i opuszczania
Do bezpiecznej eksploatacji podnośnika TSL 230
wymagany jest czas podnoszenia/obniżania bez obcią-
żenia, wynoszący 2,5 sec.
!
Producent nie ponosi odpowiedzialności za szko-
dy lub obrażenia, powodowane przez eksploatację
w warunkach innych niż podane warunki robocze.
Postępować zgodnie z poniższą procedurą, aby ustawić
czas podnoszenia/obniżania urządzenia TSL 230:
1. Nacisnąć pedał napędu i ustawić platformę ruchomą
na pozycji maksymalnego otwarcia cylindra.
2. Ostrożnie uruchomić regulator przepływu na pedale
sterującym, jak pokazano na ilustracji.
Rys. 22: Ustawienie szybkości opuszczania
3. Następnie uaktywnić ruch obniżania podnośnika i się
upewnić, że czas obniżania wynosi 2,5 sec.
4. W razie potrzeby powtórzyć proces.
