3:2 VERVANGING VAN DE
VENTILATOR
1. Demonteer het serviceluik op de verwarmingsketel.
2. Maak de kabels van de ventilatormotor los door de
haak omhoog te tillen (fig. 2A) en de kabel er recht
uit te trekken.
3. M aak de parkerschroeven , 4 st (fig. 2B) die de ven-
tilator in het ventilatorhuis vastmaken, los
4. Til de ventilator op van het ketellichaam.
5. Monteer de nieuwe ventilator in omgekeerde volgor-
de.
NB: Wees voorzichtig en zorg ervoor dat de rotor
niet beschadigt tijdens de montage.
6. Monteer het serviceluik en draai de verwarmingske-
tel proef.

3:3 VERVANGING VAN DE BRANDER

1. Demonteer het serviceluik op de verwarmingsketel.
2. Maak de ventilator los volgens punt 3:2.
3. Maak de sensorkabel (fig. 3A) en de slagpinkabels (fig. 3B)
los van de printkaart.
4. Schroef de gasbuis los (gebruik tegenhouder) bij de brander
(fig. 3C) en het magneetventiel (fig. 6B) .
5. Maak de schroeven 3 st (fig. 3D) los van de dekplaat op de
brander, die tegen het branderhuis zit.
6. Trek de dekplaat met de brander omhoog, naar buiten toe, zie
fig. 4 van het branderhuis.
7. Monteer de nieuwe brander in omgekeerde volgorde.
8. Draai de moeren van de gasbuis (gebruik tegenhouder) met
het gasventiel en de brander aan met 7-9 Nm.
Vergeet niet te controleren of de conussen juist op de buis
gemonteerd zijn.
NB: Controleer het systeem op dichtheid, en de dichtheid
van de koppelingen met lekspray als de verwarmingsketel
in bedrijf is.
9. Sluit de sensorkabels en de slagpinkabels aan op de
printkaart.
10. Monteer het serviceluik en draai de verwarmingsketel proef.
Voor Alde video-instructies:
Volg ons op ons YouTube kanaal
The King of Comfort
Instructiefilms voor service of reparatie van
het Alde verwarmingssysteem zie:
https://www.youtube.com/user/aldeheating

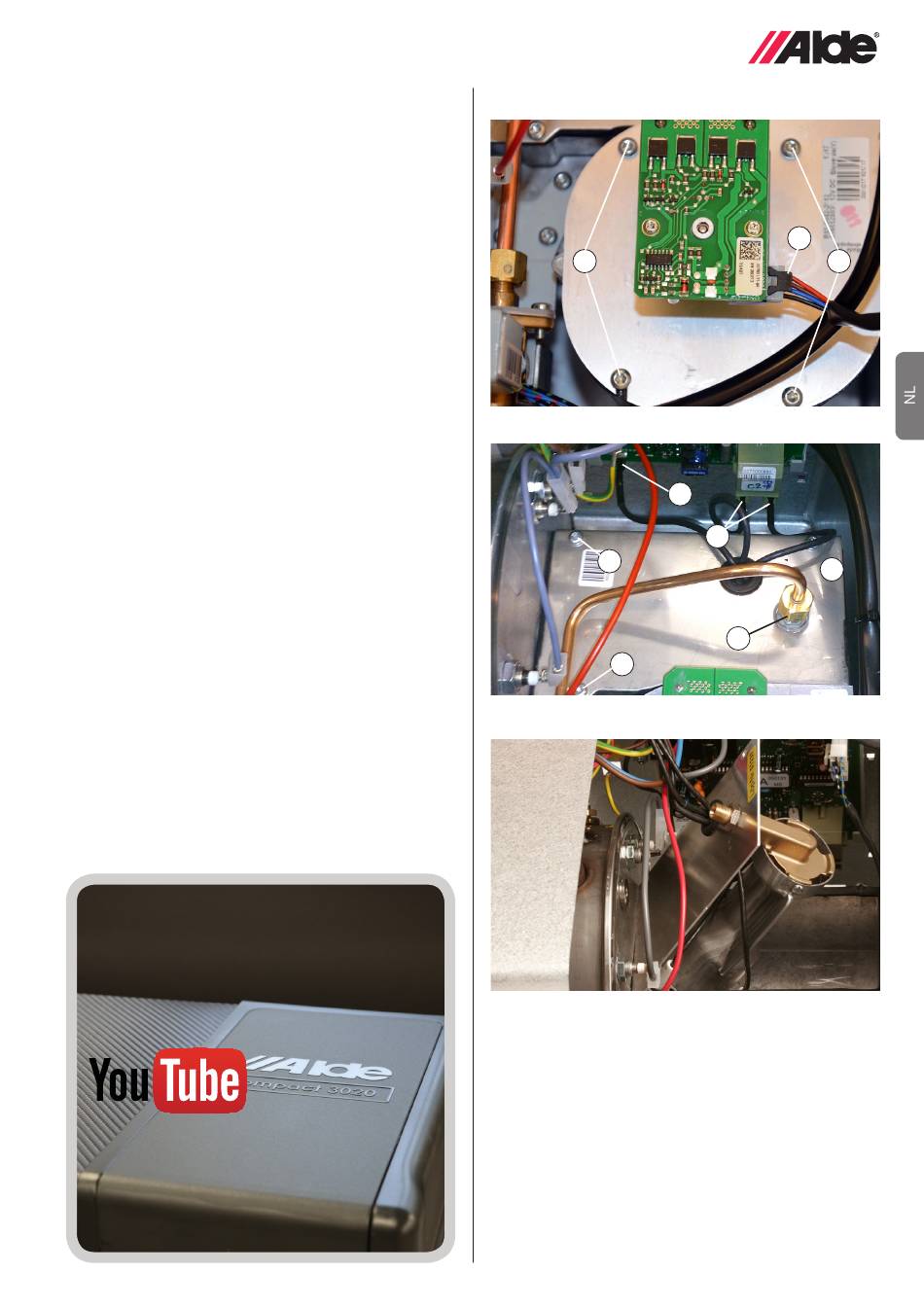

Fig. 2.
B
Fig. 3.
D
D
Fig. 4.
A
B
A
B
D
C
