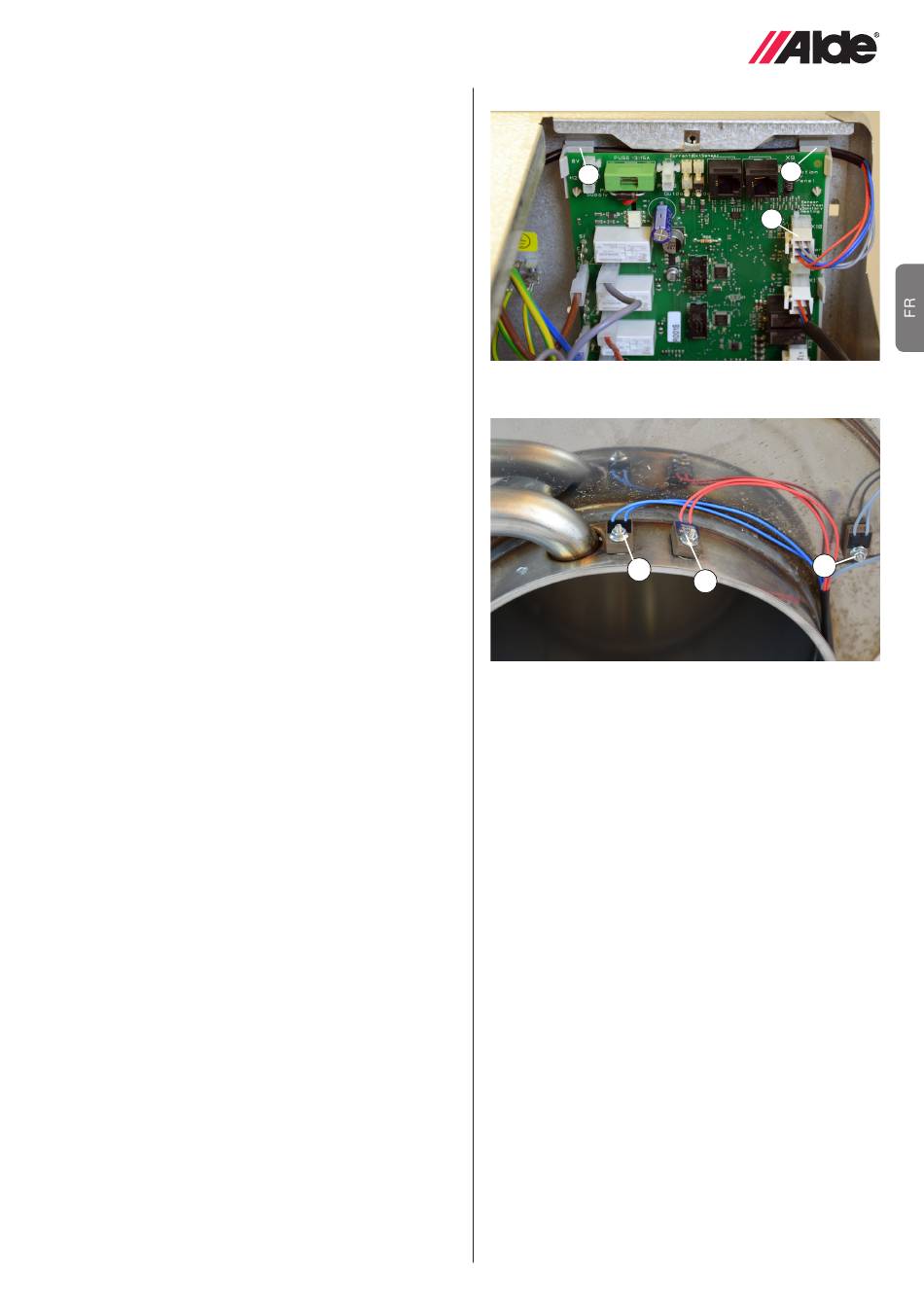

3:7 REMPLACEMENT DU CAPTEUR

1. Démontez la trappe de maintenance sur la chaudière.
2. D esserrez le bornier à 6 broches (fig. 9A) du circuit
imprimé.
3. D étachez les fils de connexion de leur logement
(fig. 9B) sur le support du circuit imprimé.
4. D esserrez les vis maintenant le thermostat (fil bleu)
(fig. 10B) et la protection contre les surchauffes
(fil rouge) (fig. 10A) du corps de la chaudière.
5. Dévissez l'écrou maintenant le thermostat d'eau
chaude (fil gris) (fig. 10C) sur le corps de la chaudière.
6. Retirez les capteurs ensemble.
7. Montez les capteurs dans l'ordre inverse, serrez
l'écrou à un couple de 0,6 Nm.
8. Remontez la trappe de maintenance et lancez un test
de la chaudière.
Fig. 9.
B
Fig. 10.
B
B
A
C
A
