3:4 SOSTITUZIONE DELLE CANDELE

Nel sostituire le candele va sostituito anche il
rilevatore.
1. Smontare il bruciatore secondo il punto 3:3.
2. S taccare le viti (fig. 5A) e rimuovere le candelette
(fig. 5B).
3. Montare le nuove candele e serrarle. Controllare che la
distanza tra le punte delle candele sia 3,5 - 4,5 mm e
che esse siano posizionate correttamente
(vedere fig. 5).
4. Montare il bruciatore secondo il punto 3.3 ed effettuare
una prova di funzionamento della caldaia.

3:5 SOSTITUZIONE DEL RILEVATORE

Nel sostituire il rilevatore vanno sostituite anche le
candele.
1. Smontare il bruciatore secondo il punto 3:3.
2. S taccare le viti (fig. 5C) e rimuovere il rilevatore (fig.
5D).
3. Montare il nuovo rilevatore in modo che la punta si trovi
sopra il bruciatore (fig. 5), serrarlo.
4. Montare il bruciatore secondo il punto 3.3 ed effettuare
una prova di funzionamento della caldaia.
3:6 SOSTITUZIONE DELLA VALVOLA
ELETTROMAGNETICA
1. Smontare lo sportello di servizio sulla caldaia.
2. S taccare il morsetto bianco (fig 1J) dal circuito
stampato.
3. Svitare il tubo del gas (usare un contrasto) sul bruciato-
re (fig 6A) e l'elettrovalvola (fig 6B).
4. S vitare le 3 viti dell'attacco dell'elettrovalvola (fig 7A).
5. Se necessario si può svitare la bobina superiore per
facilitare la rimozione dell'elettrovalvola. Rimuovere il
dado (fig 7B).
6. Rimuovere la piastra sopra la bobina (fig 7C) ed estrar-
re la bobina superiore (fig 8A) dall'elettrovalvola.
7. Estrarre l'elettrovalvola e montarne una nuova seguen-
do le istruzioni in ordine inverso. Controllare che il cavo
alla bobina superiore si inserisca nell'apposita scanala-
tura nella piastra (fig 8B).
8. Serrare i dadi del tubo del gas (usare un contrasto),
dell'elettrovalvola (fig 6B) e del bruciatore (fig 6A) a 7-9
Nm.
Ricordare di controllare che le corone siano montate
correttamente sul tubo.
9. Effettuare un controllo della tenuta del sistema e
dei raccordi usando uno spray per la ricerca delle
perdite con la caldaia in funzione.
10. Montare lo sportello di servizio.
100

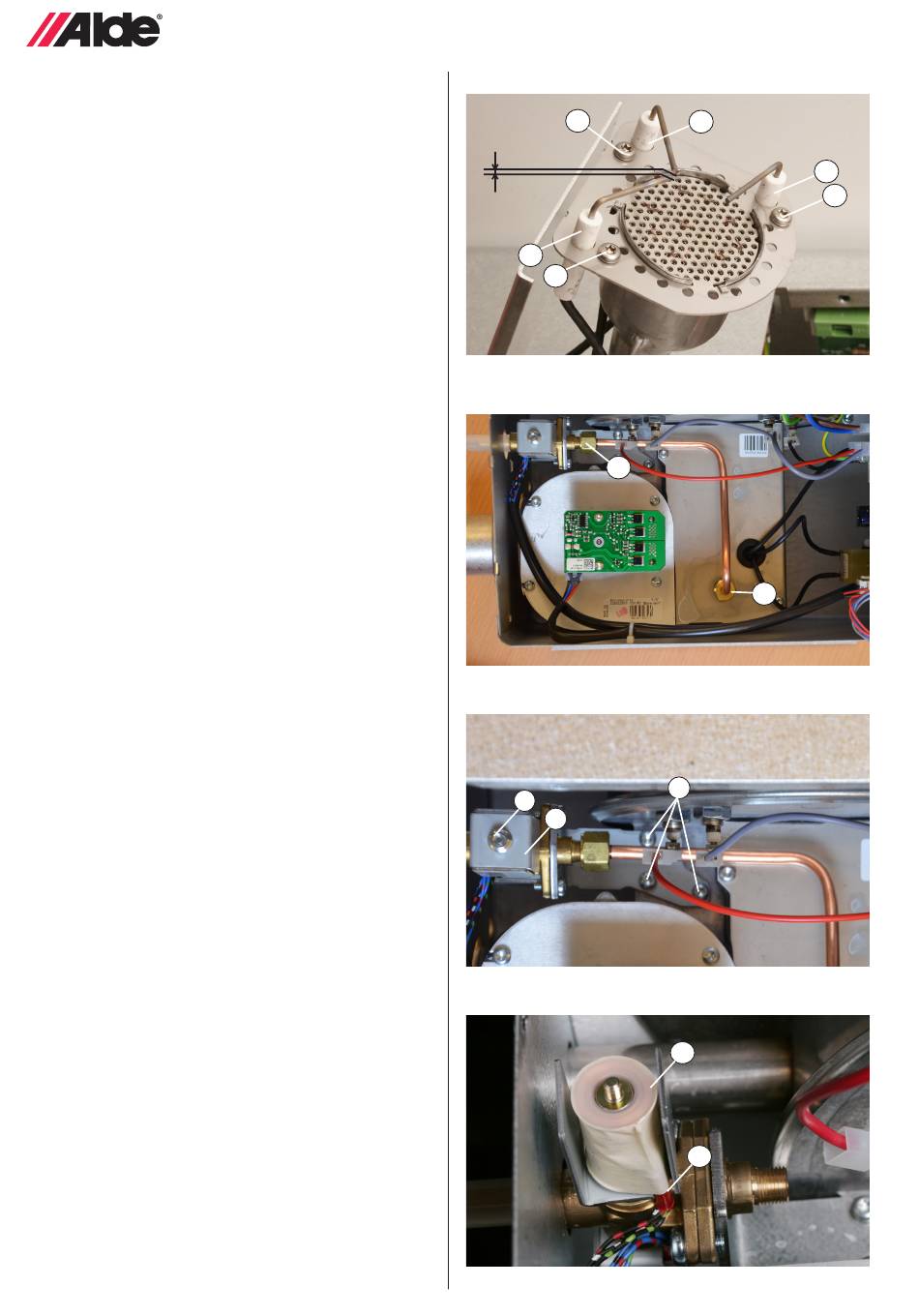

Fig. 5.
A
3,5-4,5 mm
B
A
Fig. 6.
B
Fig. 7.
B
C
Fig. 8.
B
D
C
A
A
A
B
